Vuototecnica 2023

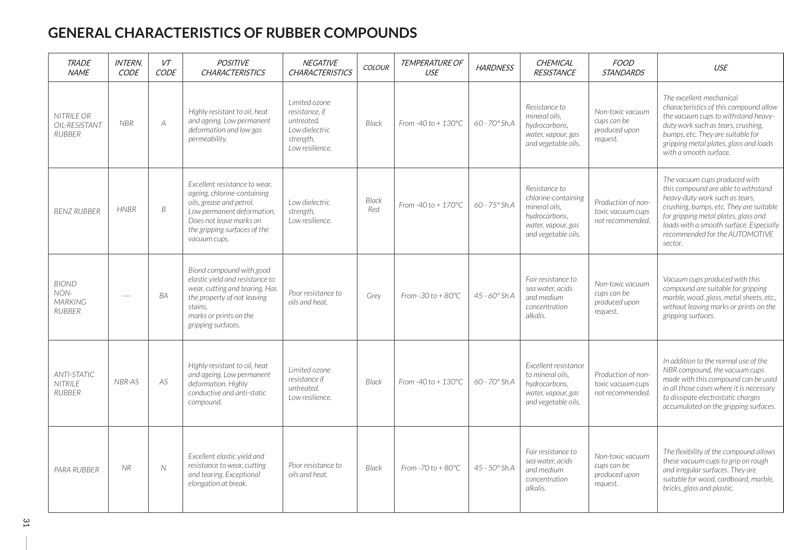

橡胶材质的一般特性

一张表，其中包含用于我们的真空杯的橡胶混合物的所有功能：
商业名称，国际缩写，Vuototenica缩写，正负特征，颜色，工作温度，硬度，耐化学性，食品标准以及最终的使用示例。

第31-33页

真空吸盘问卷表

为了正确了解吸盘的大小，需要了解和评估要“抓取”
物品的特性：
因此，请您填写下列表格，然后通过电子邮件或传真提
交给我们。
我们将向您推荐最适合解决您的问题的吸盘。
如您能提供要搬运产品的图纸或样品，将有助于我们为
您找到最佳解决方案。
电子邮件：tecnico@vuototecnica.net
传真：+39 039 5320015

1.161 - 1.162

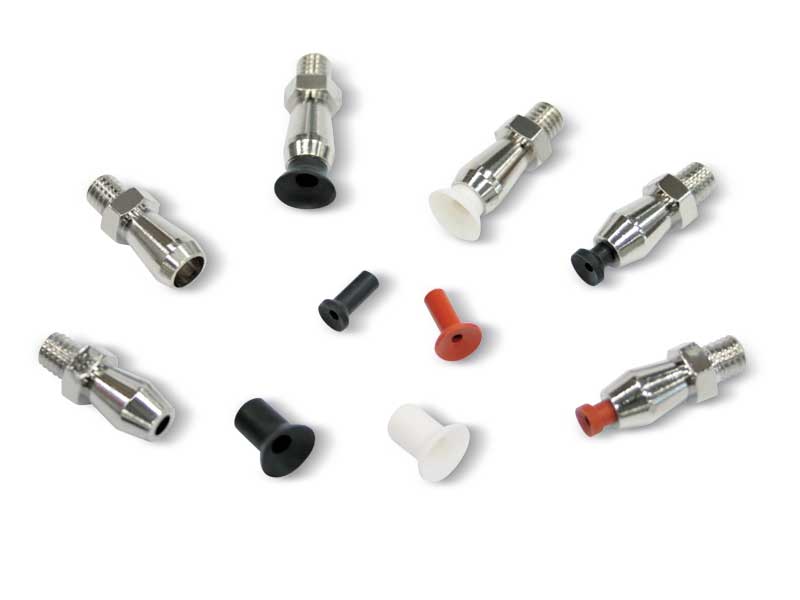

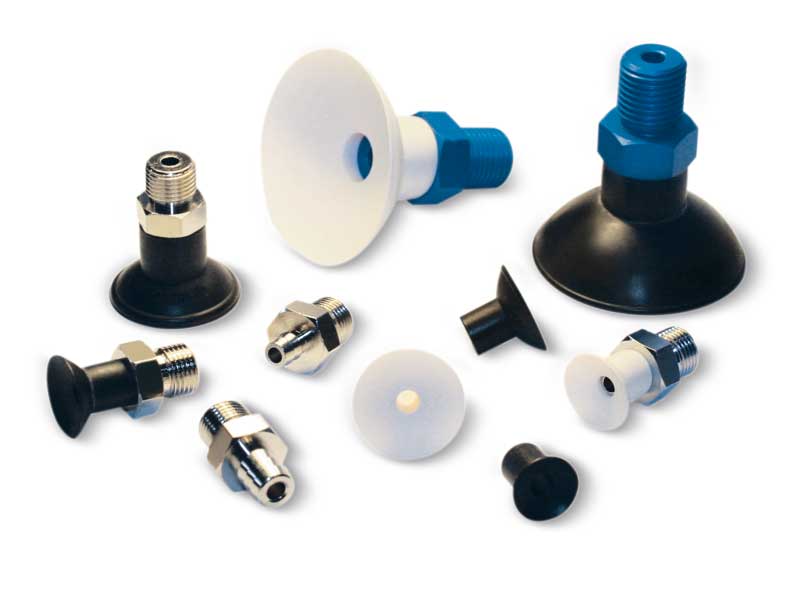

带接头的真空吸盘

这些普通真空吸盘适合抓取和搬运扁平及表面略微凹凸的小物体。
该系列广泛使用的吸盘直径范围在4到9mm之间，一般采用天然橡胶N、耐油橡胶A和硅橡胶S标准材质。
可以冷组装到镀镍黄铜接头上，无需使用任何粘合剂。
接头的构造经过特殊设计，可与真空吸盘完美匹配，并配有外螺纹销，以方便固定到自
动化设备上。
更换吸盘非常简单：实际上，作为零部件，只需指定表中所示材质的吸盘即可。
可以根据特定要求并按订单中规定的最小数量，提供在31页列出的具有特殊材质的吸盘以及使不同材料制成的接头。
产品编号: 010410 000801 080410 010510 000802 080510 010610 080610 010707 080707 010810 080810 010907 080907

1.01

带接头的真空吸盘

这些普通真空吸盘适合抓取和搬运扁平及表面略微凹凸的物体。
该系列广泛使用的吸盘直径范围在10到45 mm之间，一般采用天然橡胶N、耐油橡胶A和硅橡胶S标准材质。
可以冷组装到镀镍黄铜或阳极氧化铝接头上，无需使用任何粘合剂。
接头的构造经过特殊设计，可与真空吸盘完美匹配，并配有外螺纹销，以方便固定到自动化设备上。
更换吸盘非常简单：实际上，作为零部件，只需指定表中所示材质的吸盘即可。
可以根据特定要求并按订单中规定的最小数量，提供在31 页列出的具有特殊材质的吸盘以及使用不同材料制成的接头。
产品编号: 011010 011210 011510 011810 012010 012210 012515 013015 013515 014015 014515 000803 000805 000820 081010 081210 081510 081810 082010 082210 082515 083015 083515 084015 084515 000804 000814 000821 081025 081225 081525 081825 082025 082225 082525 083025 083525 084025 084525 012510 013010 013510 000808 000860 082510 082511 083010 083011 083510 083511 014510 016010 000822 000844 0008313 0008314 000892 084510 084511 084512 084513 084514 086010 086011 086012 086013 086014

1.02 - 1.05

带接头的吸盘

这些普通真空吸盘适合抓取和搬运扁平及表面略微凹凸的物体。
该系列广泛使用的吸盘直径是85mm，一般含有天然橡胶 N、耐油橡胶 A 和硅胶 S 标准材质。
可以冷组装到阳极氧化铝接头上，无需使用任何粘合剂。
接头的构造经过特殊设计，与真空吸盘完美匹配，并配有公螺纹销，以方便固定到自动化装置上；此外，螺纹销具有M8螺纹孔，可以插入带校准孔的平头螺钉(请参阅第1.131页)，起到减少吸入空气的作用。
更换吸盘非常简单：实际上，作为零部件，只需指定表中所示材质的吸盘即可。
可以根据特定要求并按订单中规定的最小数量，提供在 31 页列出的具有特殊材质的吸盘以及使用不同材料制成的接头。
产品编号： 018510 000828 0008136 000891 088510 088512 088513 000829 000846 088525 088526

1.06 - 1.07

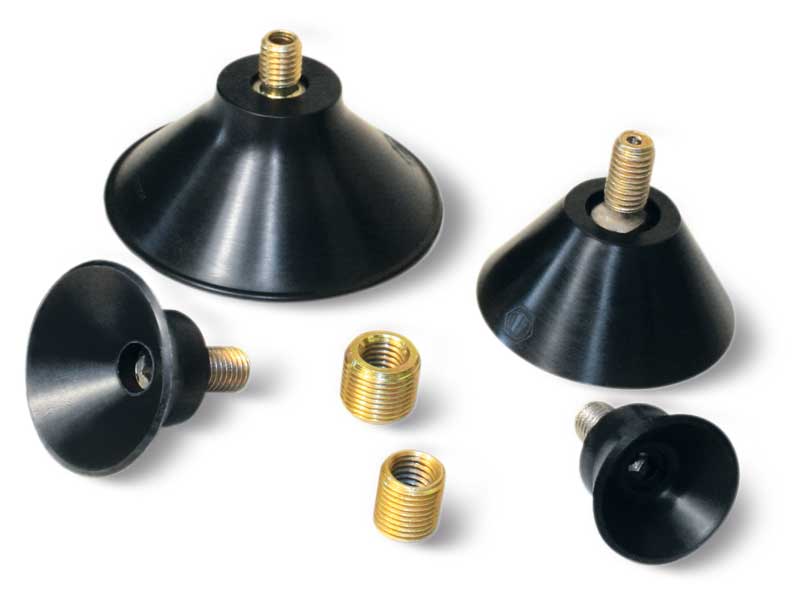

带硫化接头的吸盘

该系列吸盘十分坚固耐用，适合搬运模压钢板的车身零件或组件。
这些吸盘采用一种被称为BENZ的特殊材质制造，可抵抗重载荷及含氯油的腐蚀，而油主
要用于钢板的冲压成型。
吸盘上的硫化接头采用镀锌钢制成。配有镀锌钢材质的变径接头，以配合M10 GAS螺纹的抽吸线路。
可以根据特定要求并按订单中规定的最小数量，提供在31页列出的具有其他特殊材质的吸盘。
产品编号：083038B 084041B 084041N 086045B 0860451/4B 088050B 0008130 0008131

1.08

带硫化接头的吸盘

该系列吸盘主要涉及用来搬运金属冲压件和拉模板，广泛用于汽车领域。
打磨过的圆形密封唇边使得与要抓取的物体一接触就能吸住，并确保完美的真空密封。
这些吸盘采用一种被称为BENZ的特殊材质制造，可抵抗含氯油的腐蚀，而油主要用于钢板的冲压成型。
吸盘上的硫化接头采用镀锌钢制成。
根据客户需求，在满足最小订货量的前提下，也可提供第31页列出的天然橡胶、硅橡胶及特殊材质的吸盘。
产品编号：085040 085040GRB 087540 087540GRB 087540GRN 0810040 0810050 0850401/4B 0875401/4B 08100401/4B 085040M10B 0810050M10B 087540M14B 0810050M14B 008164 008165 008334 085040FB 087540FB 087540FS 0810040FB 0810040FS 0810050FB 0810050FS

1.09

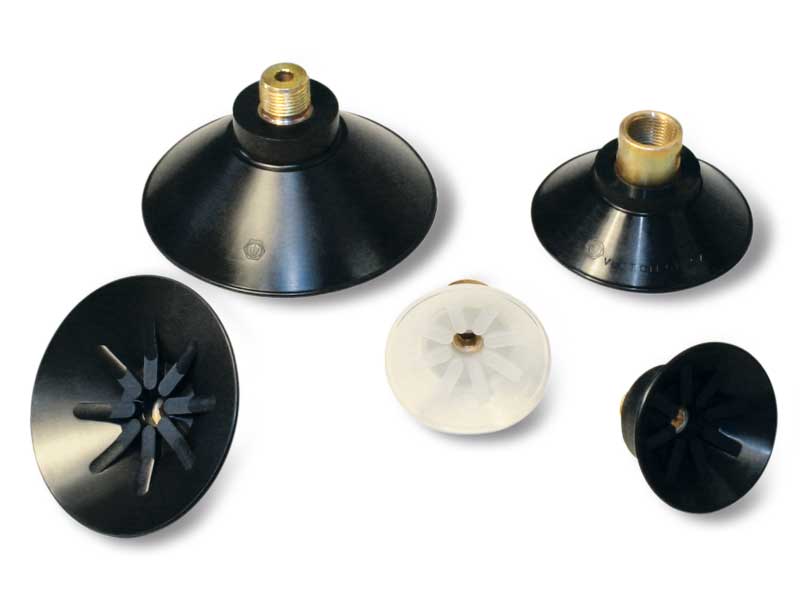

带硫化接头的吸盘

该吸盘与上一页所述吸盘非常相似：唯一的区别在于其圆形唇边和内部支撑筋肋。
这些特点使得该系列吸盘适用于极端重载的环境。
应用领域与上页相同。
这种吸盘也采用BENZ材质制造，吸盘上的接头经过硫化处理。
这款吸盘可以根据特定要求并按订单中规定的最小数量，提供在31页列出的其他特殊材质的吸盘。
产品编号：085099B 087599B 0810099B 0810099N 0850991/4B 0875991/4B 08100991/4B 085099FB 085099FS 087599FB 087599FS 0810099FB

1.10

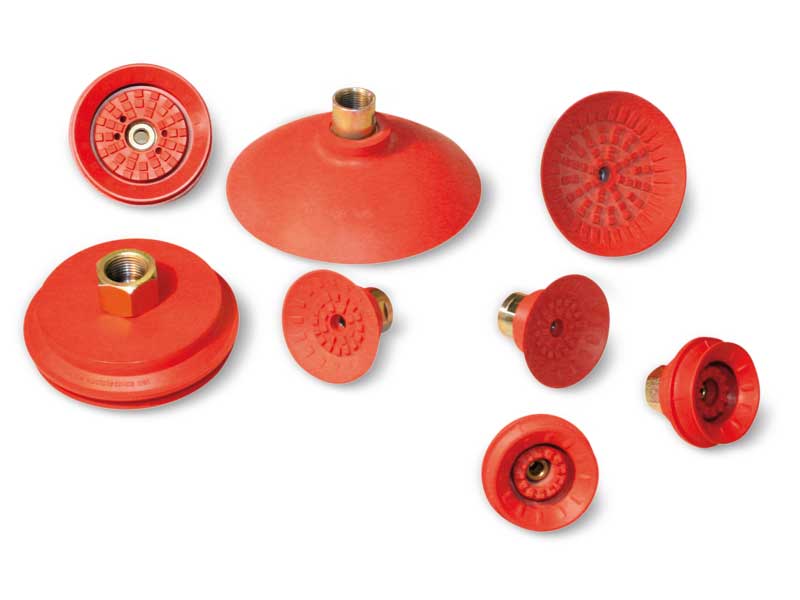

MAXIGRIP “抓取王” 真空吸盘

这种吸盘作为普通吸盘的替代品，常用于机械手-汽车领域，为所有工业领域的真空机械手的抓取和搬运提供了极佳的解决方案。
它们既可以是圆形和椭圆形，也可以是扁平和波纹型，并配有接头。密封唇非常柔软，有类似于波纹吸盘的特性，适合平坦及凹凸的表面，即使是搬运最薄的物体，也不会有变形或断裂的风险。
吸盘内部支撑面的创新设计有利于油和水的排出，确保了与抓取表面的高摩擦系数，尤其是抓取有油污的金属板或湿玻璃板和大理石板上，能牢牢抓持住被搬运的物体且能精确放置。
MAXIGRIP系列标准真空吸盘由我们独家的BENZ材料制造：
- 硬度60÷75°Sh；
- 工作温度在-40至+ 170°C之间；
- 抗污；
- 极佳的耐磨、耐水及抗氯性能。
吸盘的制固定接头经过硫化处理，附件可选范围广，如：变径接头、挠性接头、适配接头和铰接接头，可安装在任何真空驱动的机械手臂上。
鉴于这款吸盘的广泛用途，也可以提供在31页列出的其他材质的吸盘。
产品编号：VRP40 VRP50 VRP60 VRP80 VRP100 VRP125 VRS40 VRS50 VRS60 VRS80 VRS100 VRS125

1.11

扁平椭圆吸盘和波纹吸盘

产品编号：VEP3060 VEP3090 VEP4080 VEP50100 VEP60120 VEP70140 VES3060 VES4080 VES50100 VES70140

1.12

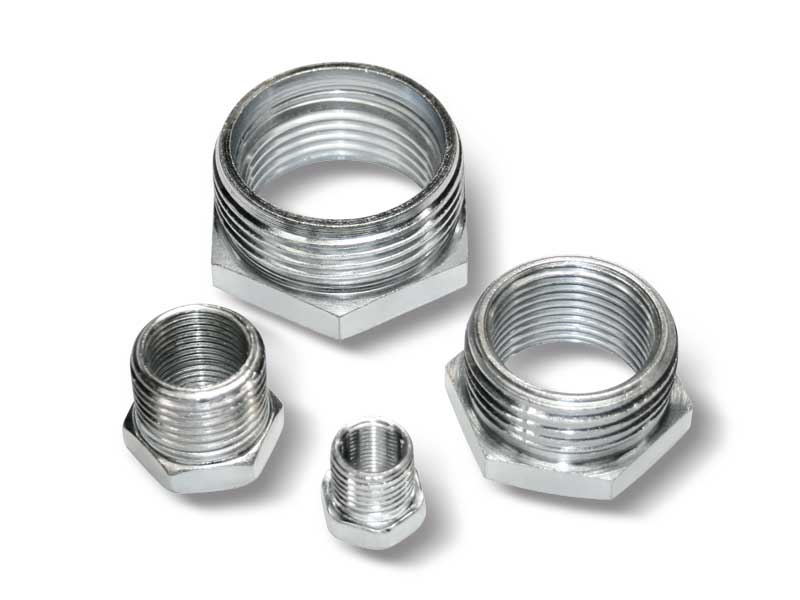

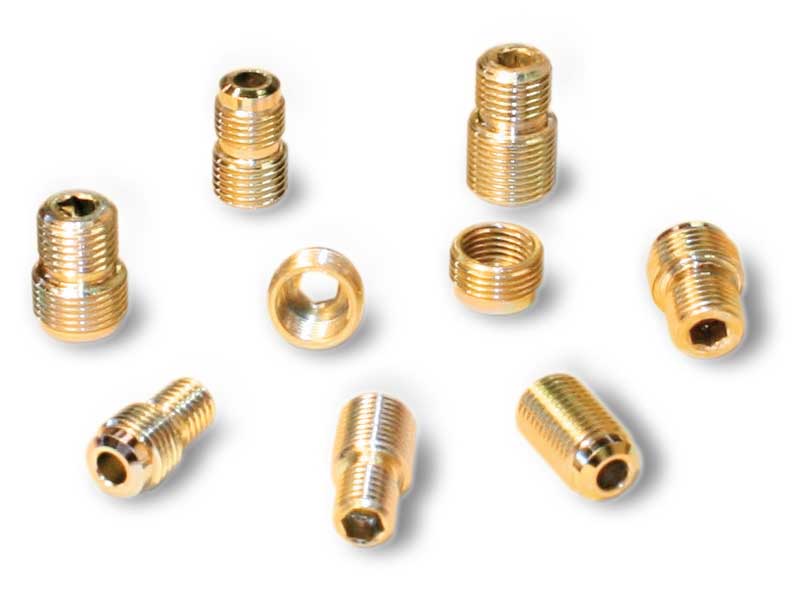

MAXIGRIP “抓取王” 真空吸盘的变径接头

这些标准配件为用户提供了MAXIGRIP抓取王真空吸盘的不同装配选择。
这种镀锌钢材质的变径接头可将内螺纹标准接头与外螺纹相连接，管螺纹与公制螺纹相连接。
六角形内壁结构方便接头的拧紧。
产品编号：0008215 0008216 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228

1.13

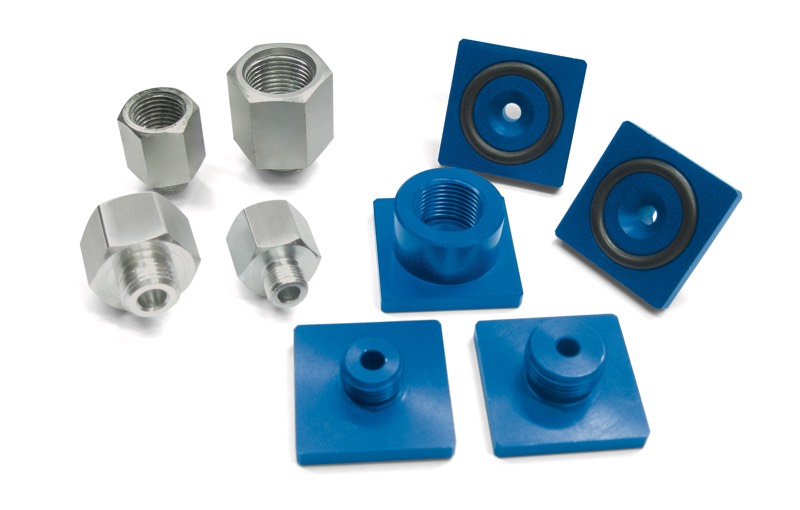

MAXIGRIP “抓取王” 真空吸盘的附件

此页所述的附件适用于前面所述的MAXIGRIP“抓取王”真空吸盘。
MF变径接头适合连接所有1/8” 和 1/4”GAS内螺纹的吸盘，也可以根据需求增加到1/4”或 3/8”的GAS螺纹或NPT螺纹，但只能是内螺纹。
GAS螺纹接头由铝制成，NPT螺纹接头由镀锌钢制成。
带方形法兰和内外螺纹连接的AQ适配接头由阳极氧化铝制成，适合机械手臂上的抓取系统，也能快速安装，适合骑车制造业的应用。内置密封圈确保完美的真空密封。
产品编号：0008207 0008208 0008329 0008328 AQ321/8 AQ321/4 AQ323/8 AQ321/2 AQS321/8 AQS321/4 AQS323/8 AQS321/2 AQ321/4F AQ323/8F

1.14

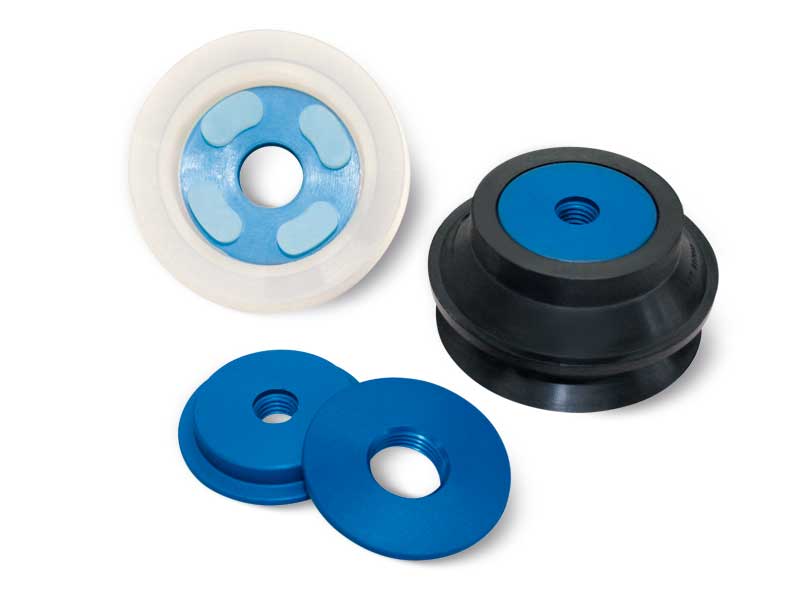

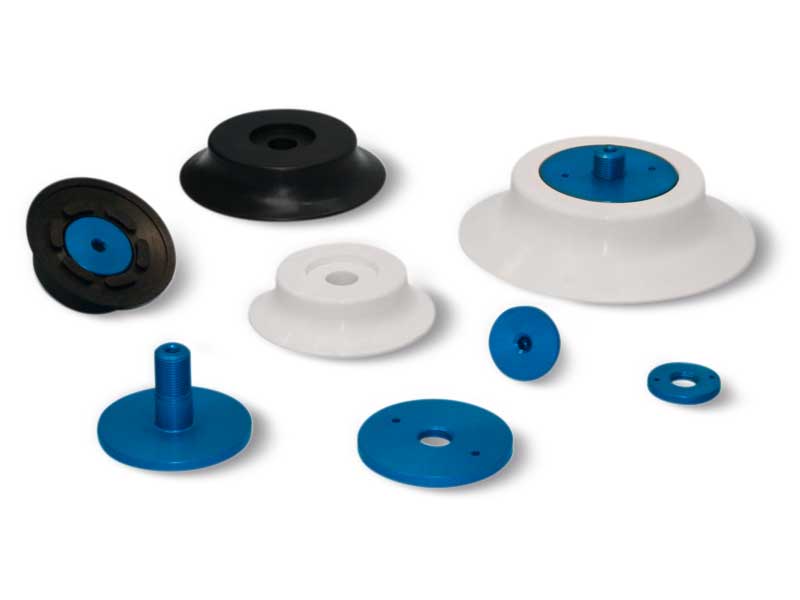

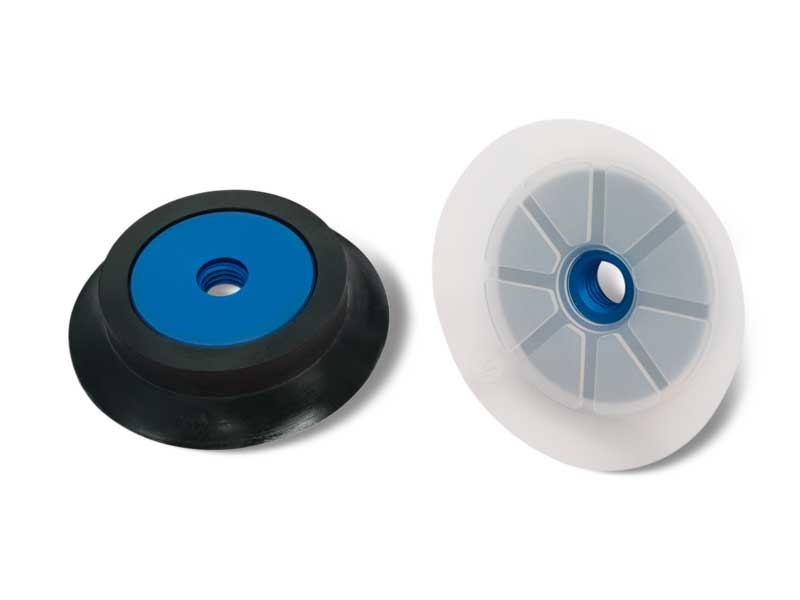

带支撑块的扁平圆形吸盘

这些吸盘设计用来解决大多数抓取问题，这些问题主要来源于搬运模板或者塑料板、薄玻璃板或者大理石板、易碎板材、瓷器或者瓦片等。
这种吸盘的唇边略微倾斜，浅而结实，在抓取时不会在物体表面滑动。
吸盘内部的加强筋，除了减少吸入的空气量，还形成了一个完美的支撑表面，可防止抓取表面变形以及垂直提起的物体滑动。可以冷组装到阳极氧化铝支架上，用环形螺母锁紧，无需使用任何粘合剂。更换吸盘非常简单，作为零部件，只需指定表中所示材质的吸盘即可。
产品编号：017624 019024 0111024 0115036 0008108 0008110 0008112 0876241/4 0890241/4 08110241/4 0876243/8 0890243/8 08110243/8 0815036

1.15

带支撑块的扁平圆形吸盘

本页描述的吸盘设计用于抓取饮料瓶，很明显，这类吸盘能够用于抓取扁平光滑或者是稍微有点粗糙的表面。
其唇边外形使其可以牢牢地抓取物体，消除任何震动和减少吸入的空气，从而可以更快地抓取和释放物体。
这些吸盘可以在不使用粘合剂的情况下冷装配到阳极氧化铝支撑块上，支撑块中央有螺纹孔，以便固定到自动化设备上。
更换吸盘非常简单：实际上，作为零部件，只需指定表中所示材质的吸盘即可。
产品编号：015615 000883 085615

1.16

带支撑块的扁平圆形吸盘

这种吸盘的特点是壁薄和唇边较软，使其能够抓取非常粗糙的表面，带加强筋的表面保证能出色地抓牢搬运的物体。该吸盘专门设计用于抓取表面光滑、粗糙和无滑移的瓷砖，由于其优越性能，也可轻松用于抓取玻璃、大理石和水泥板等。
这些吸盘可以在不使用粘合剂的情况下冷装配到阳极氧化铝支撑块上，支撑块中央有螺纹孔，以便固定到自动化设备上。
更换吸盘非常简单：实际上，作为零部件，只需指定表中所示材质的吸盘即可。
产品编号：018020 0008126 0008143 088020 0880201/2

1.17

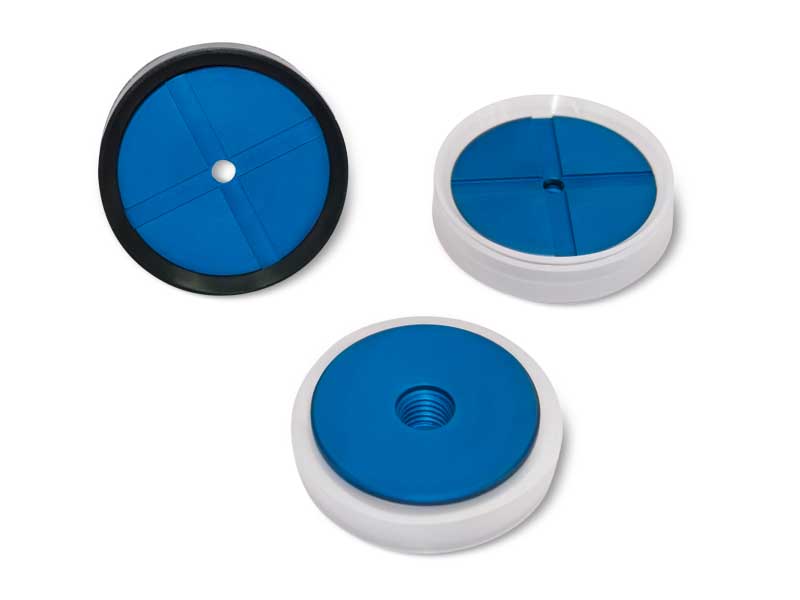

带支撑块的扁平圆形吸盘

这种吸盘特别设计用来搬运钢板、玻璃、模板、大理石、花岗岩和其他类似材质。
其唇边外形使其可以牢牢地抓取物体，消除任何震动和减少吸入的空气，从而可以更快地抓取和释放物体。吸盘有加强筋，除了可以防止物体的受力变形外，也可以在垂直提升物体时增加表面的摩擦力，防止物体滑落。这种吸盘通常有三种标准材质，但也可以根据需要在满足最小起订量的前提下，提供在31页列出的特殊材质的吸盘。
这些吸盘可以在不使用粘合剂的情况下冷装配到阳极氧化铝支撑块上，支撑块中央有螺纹孔，以便固定到自动化设备上。如果需要，可以提供带有GAS螺纹侧孔的支撑块连接吸气口。
更换吸盘非常简单：实际上，作为零部件，只需指定表中所示材质的吸盘即可。
产品编号：016515 016516 000832 0008424 000236 000613 086515 0865151/4 086516 086517 018515 018516 000832 0008234 0008424 008233 000236 000613 088515 0885151/2 0885151/4 0885153/4 088516 088517 0111010 000833 000237 000614 0008123 0811010 0811011 0811012 0811013 0115010 000835 0008107 0008119 0008145 000615 0815010 0815012 0815013 0815014 0815016

1.18 - 1.21

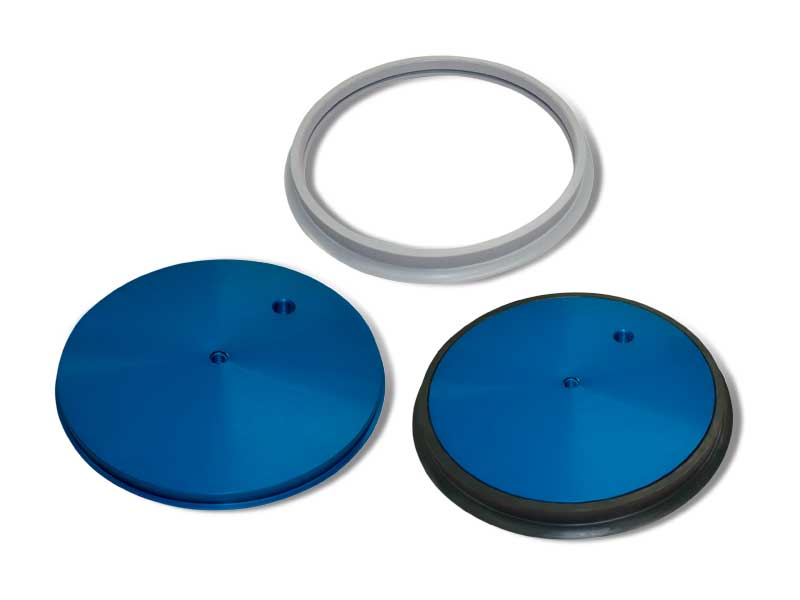

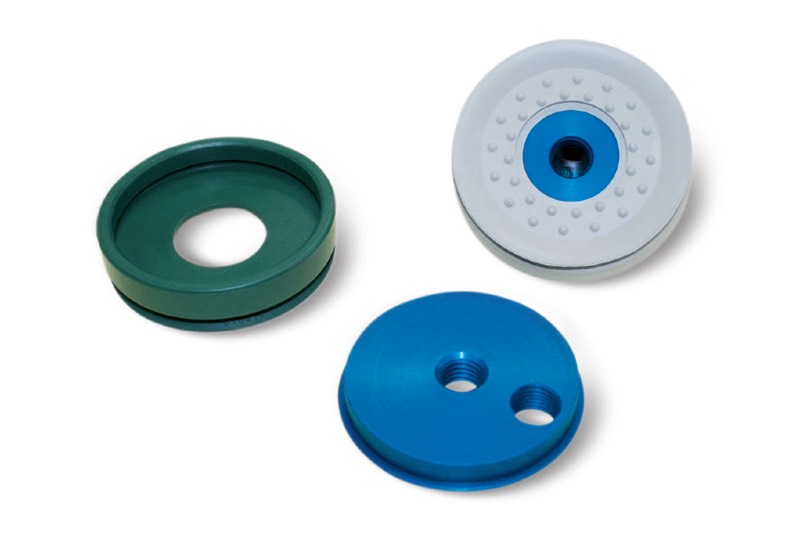

带支撑块的扁平圆形吸盘

产品编号：0122010A 000837 0822010A 0125020 0008115 0825020

1.22 - 1.23

带支撑块的海绵橡胶扁平圆形吸盘

海绵橡胶吸盘由一种叫做“GERANIUM”的特殊材质制成，其密度较低，可吸取非常粗糙或者非常不平整的物体，在无数次工作周期后仍能保持弹性。这款海绵橡胶吸盘的一侧带有粘胶条，可以快速固定在支撑块上。该系列吸盘主要设计用于搬运表面粗糙或非常粗糙的物体（切割面、荔枝面或火烧面大理石、浮雕金属板、防滑或条纹板、条纹有机玻璃、粗糙水泥制品、表面带粗砂的花园瓷砖等）以及在所有不能使用常规吸盘的场合。
对于润滑过的表面，我们建议使用NF海绵氯丁橡胶。OF GERANIUM海绵橡胶的工作温度范围为-40 °C到+80°C，而NF氯丁海绵橡胶则为-20 °C到 +80 °C。
其支撑块由阳极氧化铝制成，中心有螺纹孔便于固定到自动化设备上；对于大型的支撑块，还有一个用于真空连接的螺纹侧孔。
作为备件，你要做的就是在粘性海绵橡胶吸盘表中选择需要的材质。
产品编号：014215 016415 019215 0008147 0008118 000832 0008424 000833 0008123 084215 0842151/4 086415 0864151/4 089215 0892153/8 0112715 0118015 0122015 0008107 000858 0812715 0818015 0122010OF 0122010NF 000837 0822010OF 0822010NF

1.24 - 1.26

抓取信封、袋子和柔性物体的鲨鱼吸盘

适用于抓取盛装粉末、颗粒、散装或液体产品的纸质或塑料信封、袋子和柔性容器。这些新型真空吸盘经过精心设计和制造，可以安全地抓取最难抓握和最不规则的包装。由阳极氧化铝制成，内置一个开槽板，以使柔性容器能够完美地适应吸盘，并采用特殊的海绵橡胶密封圈，紧随抓取过程中柔性容器上不可避免的折痕，防止真空从周边漏出。
特别适用于抓取流动包装袋、用于静脉治疗的柔性容器、糖果袋或其他类似产品的袋子、颗粒状产品的塑料袋、混凝土袋，糖袋或面粉袋等。
在真空度至少为-75 KPa、表面完全包含在密封圈以内和安全系数为3的情况下计算其提升力。
产品编号：VP12OF1015 VP22OF1515 VP0612OF1015 VP0916OF1030 VP0921OF1030 VP1520OF1030 VP2030OF1530 VP3040OF1530

1.27 - 1.28

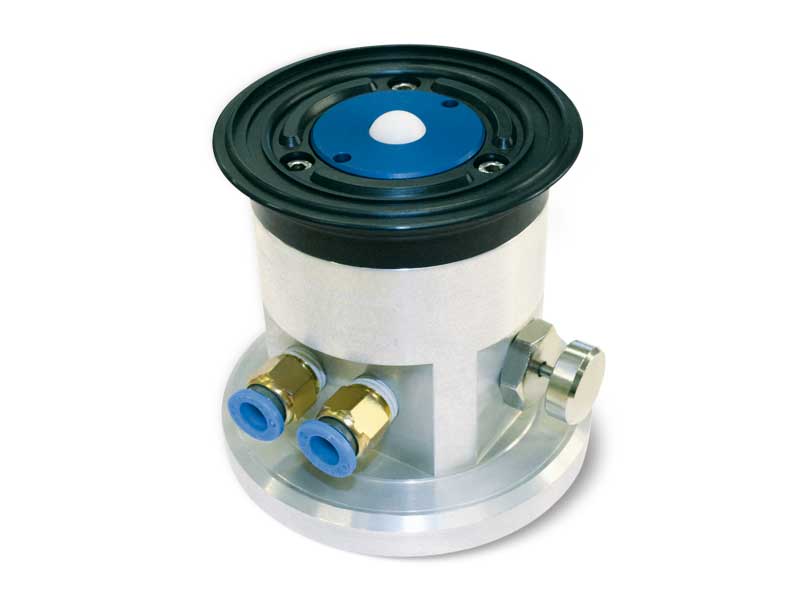

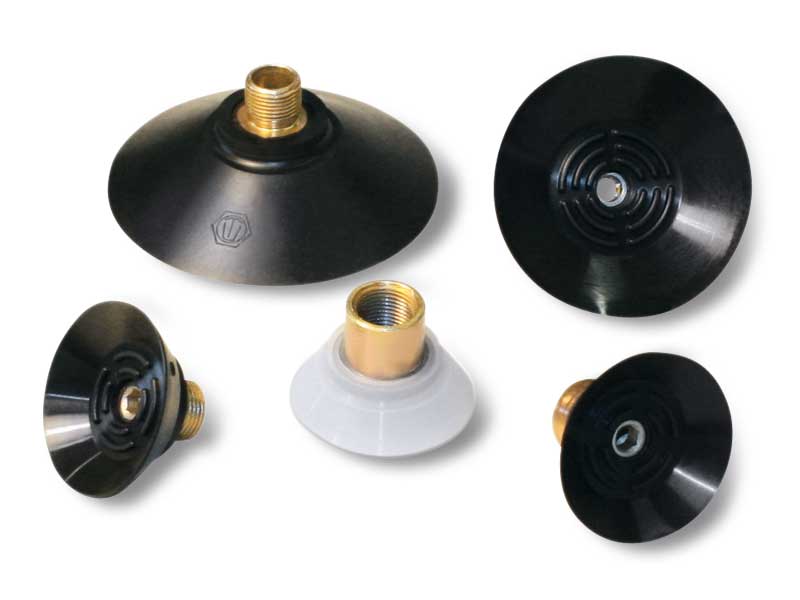

带有硫化接头的扁平圆形吸盘，用于抓取玻璃和大理石

玻璃和大理石加工中心的制造商需要越来越精确和安全的抓持系统，因此，我们设计了该新系列吸盘。
钢制接头经过硫化处理，设有中心孔预留空间给真空连接或给带有球阀的阀门，内圆周上分布有3-4个孔，用于容纳内六角固定螺钉。
唇边极富弹性，使得它们能够轻松适应待搬运的板材表面，即使是最薄的板材也不存在变形或折断的风险。这些吸盘内部支撑面的特殊构造确保了与抓取表面的高摩擦系数，由于还具有排水特性，因此在抓取湿玻璃或大理石板时表现非常出色，可保证稳固而安全的抓取。
此外，这些吸盘的厚度精度极高，其误差仅为0.05毫米。
这类吸盘通常采用A耐油橡胶材质，但也可以根据需求在满足最小起订量的前提下，提供在31页列出的其他特殊材质的吸盘。
产品编号：086511A 088511A 0815011A

1.29

带有硫化接头的扁平圆形吸盘

这类吸盘设计用于垂直和水平提升和搬运非常重的负载。吸盘与钢制支撑块硫化固定，并设有一个中央螺纹孔以便固定到自动化设备上，和一个侧孔用于连接至真空管道。
内表面有迷宫式密封条，采用与吸盘相同的材料制成，可以抓取即使是最薄和最易碎的玻璃和大理石板，且在抓取区域不会造成弯曲变形。该款吸盘的唇边构造和材质选择，确保稳定抓取不规则和波纹状的表面。
08 ..40系列除了上述特性外，还有一个内部垂直唇边，使其可以抓取特别粗糙的表面，如：压纹钢板或波纹板、切割面大理石及花岗岩、粗糙的木台面、预制水泥板等等。
产品编号：0811015M8 0811015 0815015 0820010 0825010 0830010 0835010 0811040M8 0811040 0815040 0820040 0825040 0830040 0835040

1.30

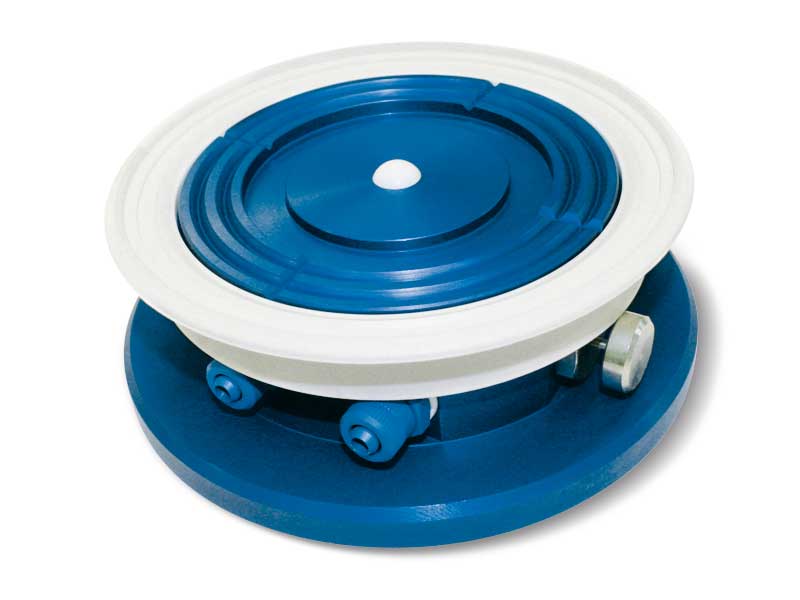

带硫化接头的扁平圆形吸盘

这类吸盘建议用于垂直和水平搬运极其重的负载。
吸盘与钢制支撑块硫化固定，内表面有迷宫式密封条，由与吸盘相同的材质制成。
支撑块上固定了四个带有自锁螺母的钢销（用于将吸盘固定在自动化设备上）以及一个用于真空连接的螺纹套。
另外，该吸盘还配有四个弹簧，以缓冲对提升重物的冲击。该吸盘也有三种标准材质可供选择。
产品代码：0836010

1.31

带支撑块的圆形唇边吸盘

圆形唇边吸盘设计用来吸附中心有孔的物体。
其唇边特薄，使他们能够抓取非常粗糙的表面，比如磨轮和光盘。
它们特别适合于抓取CD光盘、多孔光盘、齿轮、皮带轮和其它类似的物体。
支撑块由阳极氧化铝制成，中央有螺纹孔，用于吸气及固定到自动化设备上。
该吸盘可冷装配到支撑块上，而无需使用粘合剂。
为确保最大灵活性，用于抓取磨盘的吸盘由天然橡胶N制成；
而用于抓取CD的吸盘则由硅橡胶S制成。可以根据需求并在满足最小起订量的前提下，提供第31页列出的其他特殊材质的吸盘。
作为备件，你要做的就是在吸盘表中选择需要的材质。
产品编号：012406S 0008232 082406S 013106S 0008231 083106S 014613N 017314N 019514N 000868 000872 000873 084613N 087314N 089514N

1.32 - 1.34

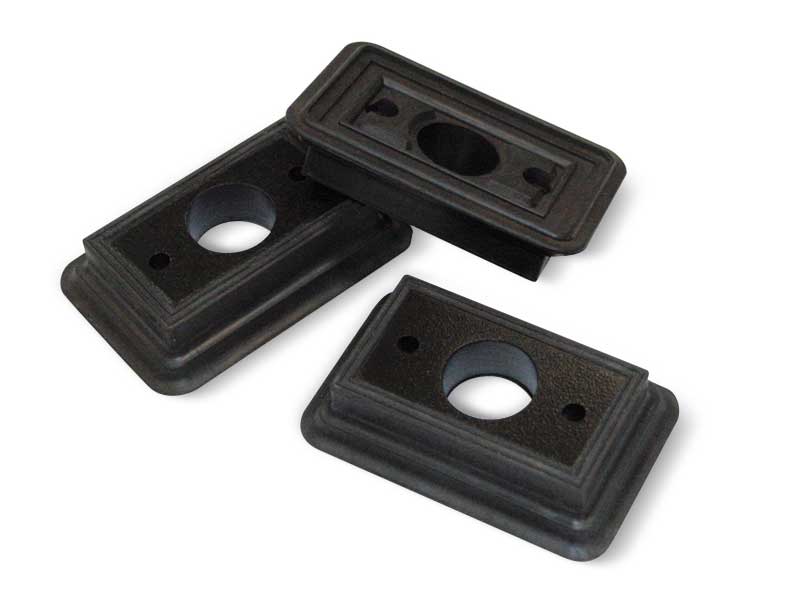

带支撑块的扁平矩形吸盘

该系列吸盘特别适合制作木板、大理石、花岗岩、陶瓷、玻璃和其他类似物体的夹持工作台。当然，它们也可以用于这些材料的搬运。其唇边外形浅而垂直，使其可以牢牢地抓取物体，消除任何震动和减少吸入的空气，从而可以更快地抓取和释放物体。这种吸盘通常有三种标准材质，但也可以根据需要在满足最小起订量的前提下，提供在31页列出的特殊材质的吸盘。
这些吸盘可以在不使用粘合剂的情况下冷装配到阳极氧化铝支撑块上，支撑块中央有螺纹孔，以便固定到自动化设备上。
另外，大型的支撑块上分布有两个与中心等距的螺纹孔，可插入用于导向的防转动金属销。更换吸盘非常简单，作为零部件，只需指定表中所示材质的吸盘即可。
产品编号：014075 0112090 0115065A 0115075 000831 000834 0008144 000859 084075 0812090 0815065A 0815075 0130080 01300150 0008116 0008117 0830080 08300150

1.35 - 1.36

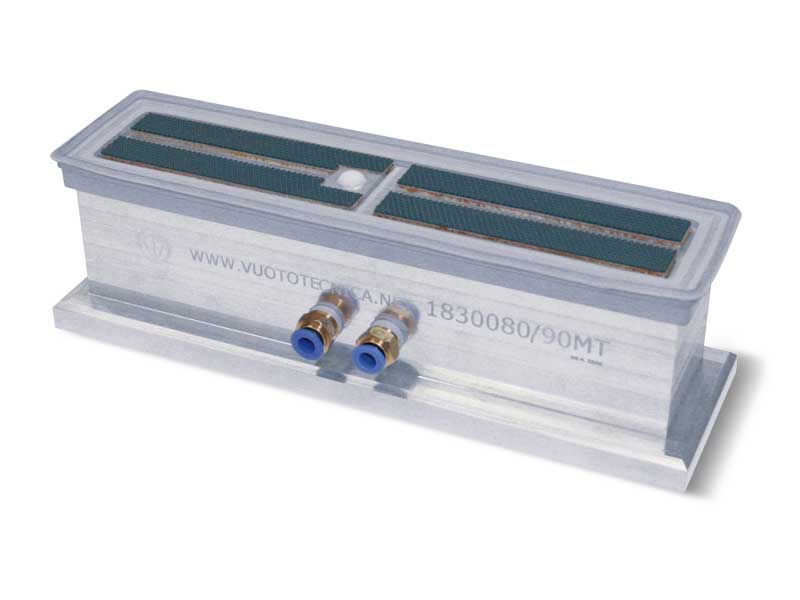

带防滑支撑块的扁平矩形吸盘

这类吸盘与上述吸盘具有相同的技术和机械特性，但其支撑
块具有特殊的防滑塑料垫，使其特别适合抓取玻璃和光滑的
大理石。
这类吸盘的另一个特点是在抽气口中内置有不锈钢网过滤
器，支撑块上有一个O形密封圈。
根据尺寸的大小，支撑块上有两个或四个螺纹孔，可用TCCE
螺栓进行连接，将它们固定到工作站上。
产品编号：014075 0008184 084075M1 0112090 0115075 0008256 0008257 0812090M1 0815075M1

1.37 - 1.38

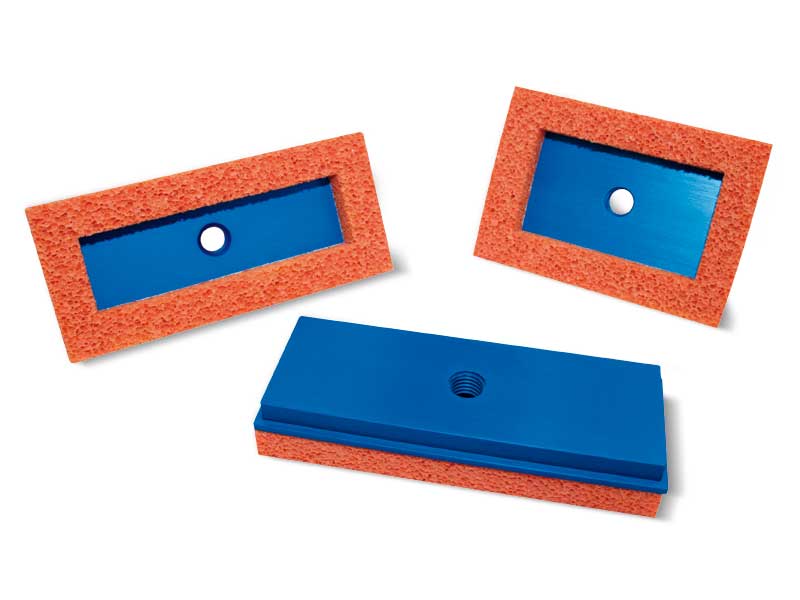

带支撑块的海绵橡胶扁平矩形吸盘

海绵橡胶吸盘由一种叫做“GERANIUM”的特殊材质（简写OF）制成，其密度较低，可吸取非常粗糙或者非常不平整的物体，在无数次工作周期后仍能保持弹性。
这款海绵橡胶吸盘的一侧带有粘胶条，可以快速固定在支撑块上。该系列吸盘主要设计用于搬运表面粗糙或非常粗糙的物体（切割面、荔枝面或火烧面大理石、浮雕金属板、防滑或条纹板、条纹有机玻璃、粗糙水泥制品、表面带粗砂的花园瓷砖等）以及在所有不能使用常规吸盘的场合。
对于润滑过的表面，我们建议使用NF海绵氯丁橡胶。
OF GERANIUM海绵橡胶的工作温度范围为-40 °C到+80°C，而NF氯丁海绵橡胶则为-20 °C到 +80 °C。
其支撑块由阳极氧化铝制成，中心有螺纹孔便于固定到自动化设备上；对于大型的支撑块，还有两个等距螺纹孔，用于插入防旋转导向销。
作为备件，你要做的就是在粘性海绵橡胶吸盘表中选择需要的材质。
产品编号：0110775 0113550 0113560 000834 0008144 000859 0810775 0813550 0813560 0129068 01290140 0008116 0008117 0829068 08290140

1.39 - 1.40

带硫化接头的扁平矩形吸盘，用于抓取玻璃和大理石

玻璃和大理石加工中心的制造商需要越来越精确和安全的抓持系统，因此，我们设计了该新系列吸盘。
钢制接头经过硫化处理，设有中心孔预留空间给真空连接或给带有球阀的阀门，和2个孔，用于容纳内六角固定螺钉。
唇边极富弹性，使得它们能够轻松适应待搬运的板材表面，即使是最薄的板材也不存在变形或折断的风险。
这些吸盘内部支撑面的特殊构造确保了与抓取表面的高摩擦系数，由于还具有排水特性，因此在抓取湿玻璃或大理石板时表现非常出色，可保证稳固而安全的抓取。此外，这些吸盘的厚度精度极高，其误差仅为0.05毫米。
这类吸盘通常采用A耐油橡胶材质，但也可以根据需求在满足最小起订量的前提下，提供在31页列出的其他特殊材质的吸盘。
Product codes: 085075A

1.41

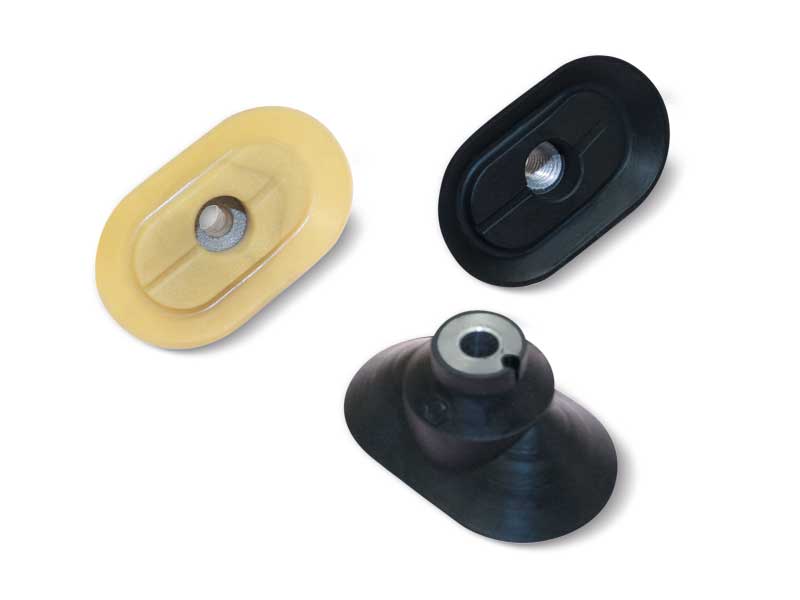

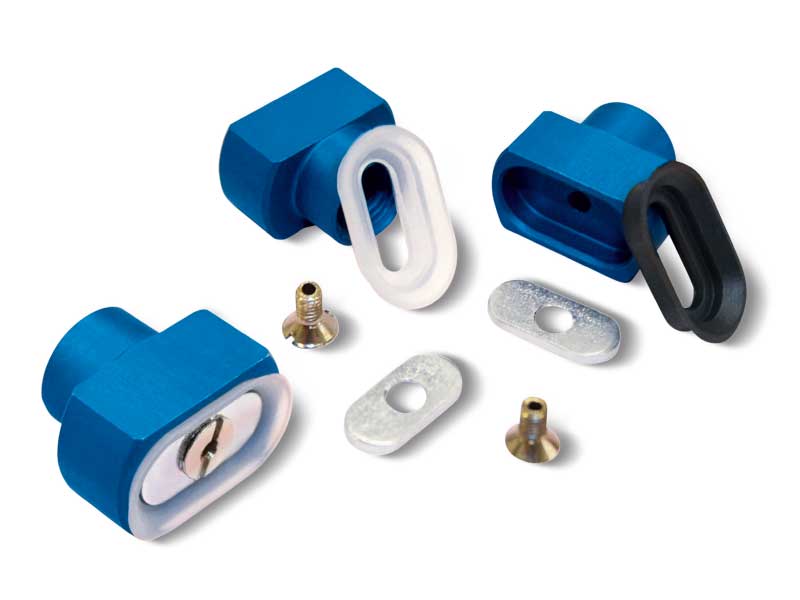

带支撑块的扁平椭圆形吸盘

该椭圆形吸盘可嵌入成型机的工作层，可在成型过程中抓住纸箱的一侧，该纸箱的另一侧则通过传统吸盘来抓取。
将这种吸盘安装到支架上，就可以搬运抓取表面受到限制的盒子、塑料物体或其他物品。
吸盘的阳极氧化铝支撑块上有一个中心螺纹孔，用于将吸盘固定到自动化装置上；支撑块上有一个镀镍黄铜片，可将吸盘固定在吸盘座上中，并配有一个或两个不锈钢固定螺钉。
作为备件，你要做的就是在吸盘表中选择需要的材质。
产品编号：011220 000870 081220 011230 011240 011250 000871 000875 000876 000898 000899 0008100 0008102 081230 081240 081250 000897 0008103

1.42 - 1.43

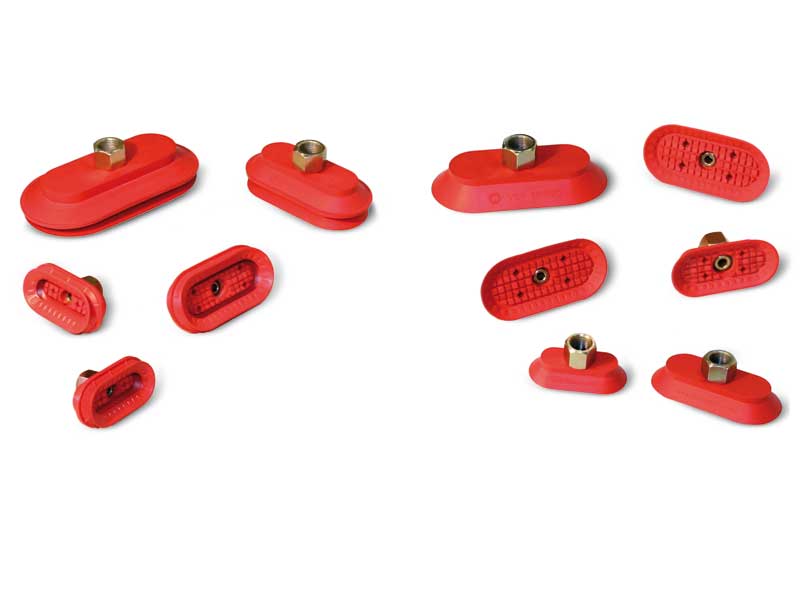

带支撑块的扁平椭圆形和波纹吸盘

扁平椭圆形真空吸盘的整个系列，通常用于抓取、搬运和夹持纸板箱和纸盒、木板条、小瓷砖或砖块、铁或不锈钢型材、金属板及其他任何具有长而窄表面的物体。
而椭圆形波纹真空吸盘除了具有与上述扁平吸盘相同的功能外，即使不完全垂直于真空吸盘的轴线，也能够适当抓握平面，并且可以调节物体表面明显的不平整。
这种吸盘通常有三种标准材质，但也可以根据需要在满足最小起订量的前提下，提供在31页列出的特殊材质的吸盘。
两种产品都可以搭配或不搭配自动化设备的固定支撑块。
可根据要求在吸盘上安装防旋转缓冲支杆，以防止吸盘在使用过程中转动。
产品编号：VOP0824SR VOP1030SR VOP1236SR VOP1545SR VOP2060SR VOP2575SR VOP2885SR VOP35100SR 0008344 0008346 0008404 0008402 VOP0824 VOP1030 VOP1236 VOP1545 VOP2060 VOP2575 VOP2885 VOP35100 0008343 0008345 0008405 0008403 VOP0824F VOP1030F VOP1236F VOP1545F VOP2060F VOP2575F VOP2885F VOP35100F VOS0825 VOS1545 VOS2575 VOS0825M VOS1545M VOS2575M VOS0825F VOS1545F VOS2575F

1.44 - 1.47

带硫化接头的椭圆形吸盘

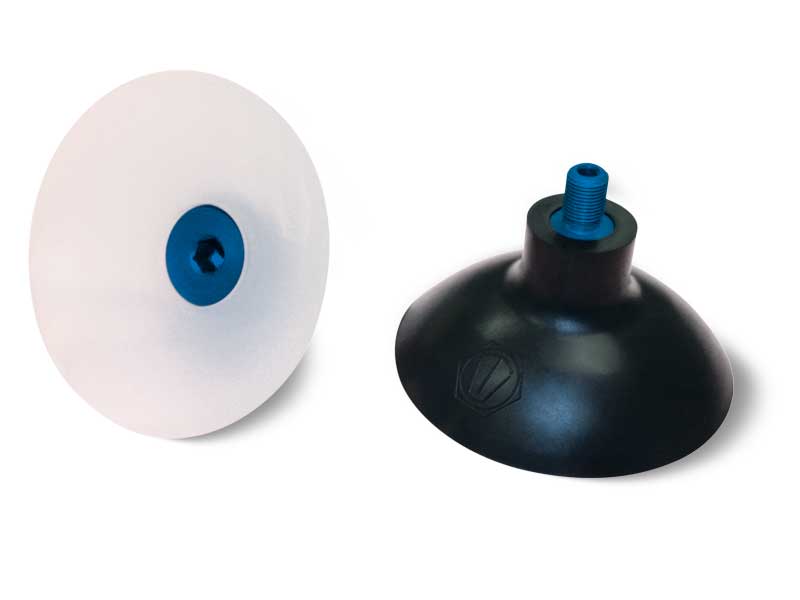

本页描述的吸盘设计用于取用医院的X光片和其他带大量静电的薄膜。
其构造设计为每次抓取一片材料，而不会使抓取表面变形或弄皱，因其采用特殊材料制成，因而也不会留下痕迹或纹路。吸盘的硫化接头采用铝制成。一种带光滑孔，可通过一个内六角螺钉将吸盘固定到自动化设备上；另一种则带有螺纹孔。支撑块上的一条侧凹槽可防止吸盘旋转。建议使用这类吸盘抓取和拖运磁性金属板、塑料板、薄橡胶板、层压纸板等。
产品编号：083252A 083299A

1.48

带硫化接头的椭圆形吸盘

本页描述的吸盘设计用于取用医院的X光片和其他带大量静电的薄膜。
其构造设计为每次抓取一片材料，而不会使抓取表面变形或弄皱，因其采用特殊材料制成，因而也不会留下痕迹或纹路。吸盘的硫化接头采用铝制成。一种带光滑孔，可通过一个内六角螺钉将吸盘固定到自动化设备上；另一种则带有螺纹孔。支撑块上的一条侧凹槽可防止吸盘旋转。建议使用这类吸盘抓取和拖运磁性金属板、塑料板、薄橡胶板、层压纸板等。
产品编号：083060 084090 085090

1.49

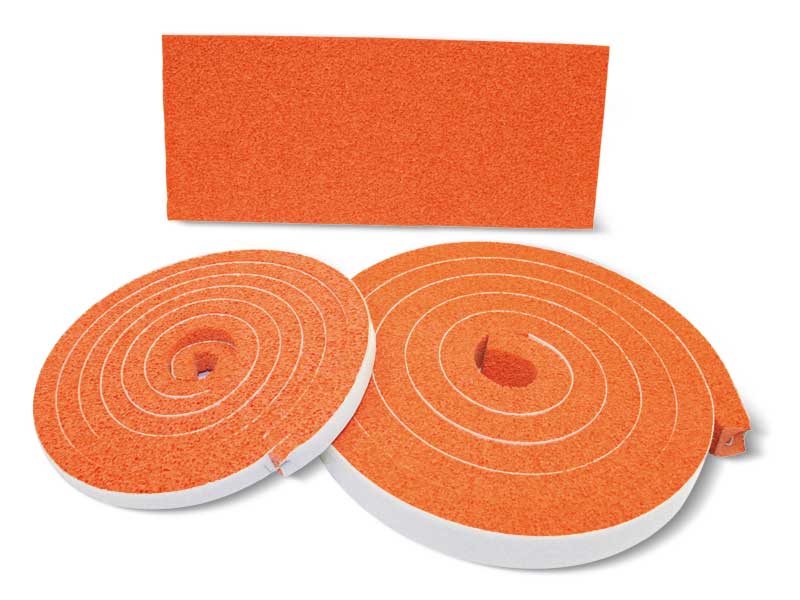

OF海绵橡胶片和橡胶条

我们可提供条状和片状的海绵橡胶来制作吸盘，尺寸如下表。
条状和片状的OF海绵橡胶都带有自粘胶条，可快速固定到金属支撑块上。
片状和条状的橡胶条可用于制作所需形状的吸盘，来搬运表面粗糙或非常粗糙的物体。可按需求并在下订单过程中确定最小起订量的前提下，提供不同尺寸和密度的橡胶条和橡胶片。
海绵橡胶的工作温度范围是-40 °C到+80 °C。
具有极佳的抗压缩和抗断裂性，可延长至350％。对油、臭氧和火焰的抵抗力差。
注意：OF海绵橡胶是通过将天然橡胶经过化学热处理以后膨胀而获得的。
因此，虽然表面疏松度有变化，但不会影响搬运效率。
产品编号：LGS10OF LGS15OF LGS20OF LGS25OF LGS30OF LGS40OF LGS45OF SGS1010OF SGS1510OF SGS2010OF SGS2015OF

1.50

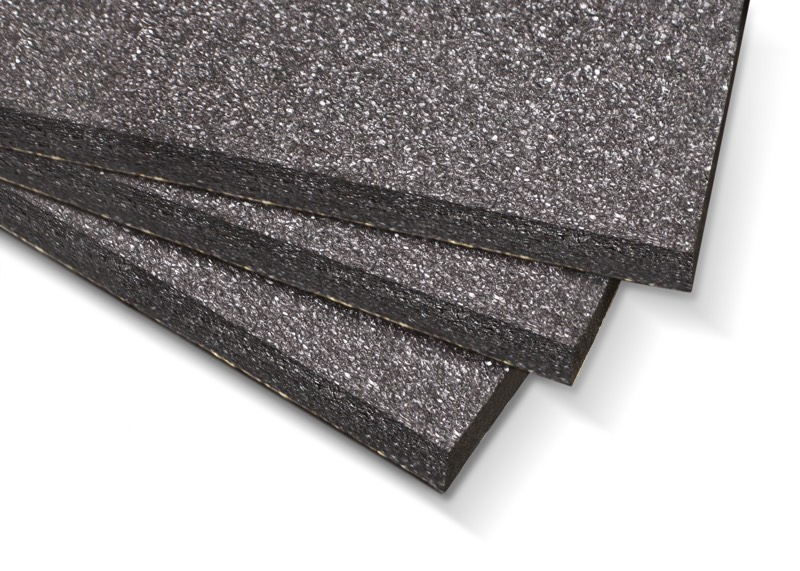

SB超软海绵橡胶片

这款专为生产OCTOPUS系统抓取平面而设计的海绵橡胶为黑色，具有开孔结构，由EPDM橡胶制成。
SB超软海绵橡胶片一侧自粘，可以快速简便地固定在金属支撑块上。
工作温度范围为-40°C至+ 130°C，具有出色的耐热、耐大气、耐低温和抗老化性能。
这种海绵橡胶的低密度和柔软性使抓取面能够适应任何类型的表面。
产品编号： LGS10SB LGS15SB LGS20SB LGS30SB LGS40SB

1.51

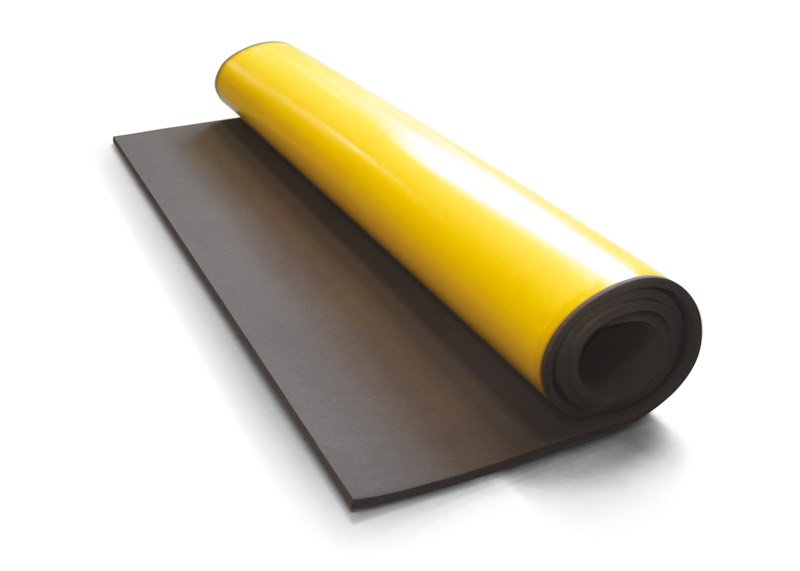

NF氯丁海绵橡胶片

这种由氯丁橡胶制成的海绵橡胶是黑色的，具有封闭的多孔结构，可提供更高的抗压强度，但弹性较低，会随时间的推移发生变形。
NF氯丁海绵橡胶片一侧自粘，可以快速简便地固定在金属支撑块上。对石化产品、阳光、大气介质和臭氧具有极好的抵抗力。不建议用于食品。
这种海绵橡胶制成的吸盘，可用来在室外抓取与大气接触的粗糙或非常粗糙的表面。
海绵橡胶的工作温度范围是-40 °C到+100 °C。
产品编号：LGS10NF LGS15NF LGS20NF LGS30NF LGS40NF

1.51

带支撑块的波纹吸盘，用于抓取流动包装袋

本页所述的波纹吸盘具有特殊的结构和柔韧性，特别适合安装在包装行业的自动化、高产能机器上，用于抓取和搬运流动包装袋。
这款吸盘可提供用于食品工业的特殊材质，可以在不使用粘合剂的情况下冷装配到支撑块上。
可以根据特定要求并按订单中规定的最小数量，提供在31页列出的其他特殊材质的吸盘。
产品编号：012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S

1.52

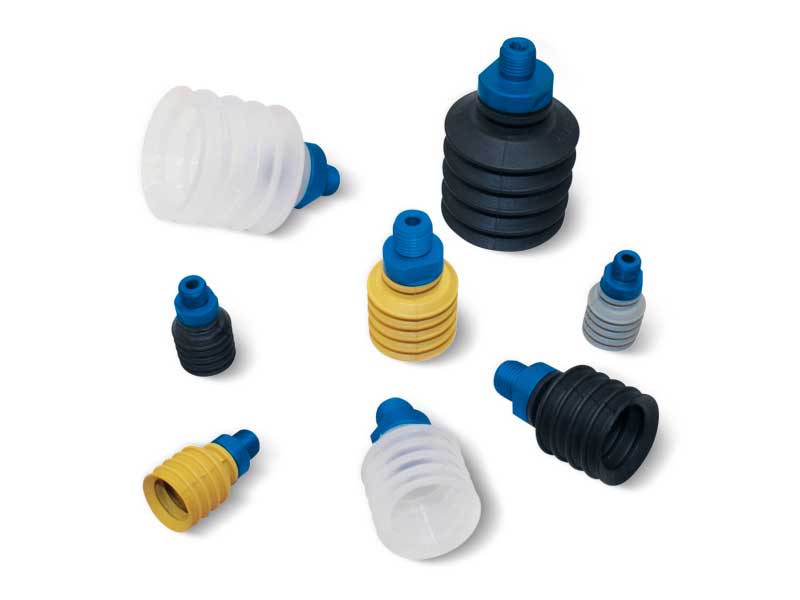

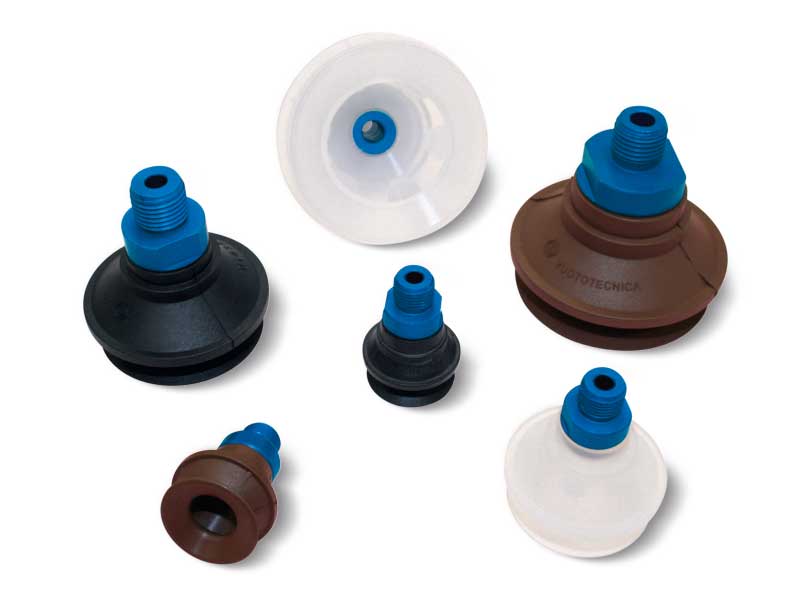

带内外支撑块的波纹吸盘

本页和下页所述的波纹吸盘专门设计用于抓取饼干、面包、比萨饼、牛角包等烘焙食品，以及装有巧克力、糖果、意面、面粉、粉末等的塑料袋或纸袋。
由于其出色的灵活性，还可用于补偿平面误差或实现倾斜表面的抓取。支撑块由阳极氧化铝制成，中央有一个内螺纹或外螺纹销，用于吸气及固定到自动化设备上。
该吸盘可以在不使用粘合剂的情况下装到支撑块上。
作为备件，你要做的就是在吸盘表中选择需要的材质。
产品编号：012023 013032 014042 015053 0008133 0008135 0008142 082023 083032 084042 085053 0008295 0008293 0008279 012023 013032 014042 015053 0008132 0008134 0008141 082023F 083032F 084042F 085053F 0008295 0008293 0008279

1.53 - 1.54

加强波纹吸盘，带内外支撑块

波纹吸盘的特殊的外形结构使得他们能快速的变形，只要它们与要搬运的物体相接触就能在内部形成真空，在没有自动缓冲装置的情况下，它能将物体提升几个厘米。快速的移动将会使得物体吸附不牢靠。这种迅速运动可以避免下方的物体仍然附着在提升的物体上。
鉴于这些特征，建议将该波纹吸盘用于处理和搬运纸张和纸板、薄金属板、木板、玻璃板等。
由于其出色的灵活性，还可用于补偿平面误差或实现倾斜表面的抓取。支撑块由阳极氧化铝制成，中央有内螺纹或外螺纹孔，用于吸气及固定到自动化设备上。该吸盘可以在不使用粘合剂的情况下装到支撑块上。
作为备件，你要做的就是在吸盘表中选择需要的材质。
产品编号：012219 013426 014328 015335 0008133 0008135 0008142 0008132 0008134 0008141 082219 083426 084328 085335 082219F 083426F 084328F 085335F

1.55 - 1.56

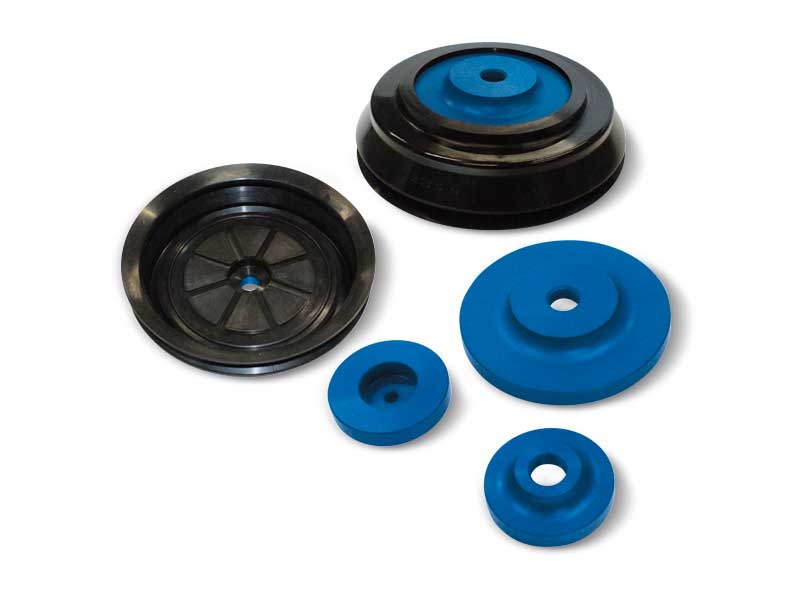

带支撑块的加强波纹吸盘

本页所述的吸盘与前面所述的波纹吸盘具有相同的特性，区别在于尺寸更大，可以提升更大的重量；此外，其阳极氧化铝支撑块不是销状而是盘状，带中央螺纹孔以便其固定到自动化设备上。而更大型的支撑块则有一个侧孔，用于真空连接。该吸盘可以在不使用粘合剂的情况下冷装配到支撑块上。
作为备件，你要做的就是在吸盘表中选择需要的材质。
产品编号：017542 0008126 0008143 087542 0875421/2 0111058 0115074 0008162 0008163 0811058 0815074

1.57 - 1.58

用于玻璃的带支撑块的波纹吸盘

该系列吸盘设计用于抓取垂直存放的玻璃板。把吸盘与要抓取的物体表面相接触，真空开启，玻璃板与地面垂直并可完美与吸盘贴合，玻璃板可以在任何方向上安全地搬运。
铝制支撑块有一个中心螺纹孔，可用于固定在自动化设备上和真空连接。该吸盘可以在不使用粘合剂的情况下冷装配到支撑块上。
产品编号：0115055 0121060 0008280 0008281 0008286 0008287 0815055 0821060 0815056 0821061

1.59

用于重载包装的双波纹吸盘

这款真空吸盘经过专门设计，用于抓取和搬运特别重的盒子和纸板包装。
吸盘唇边厚实而坚固，可以吸收猛拉和突然加速，这些是机械手运动中的常见表现；双波纹可更好地适应抓取面，即使抓取面并不完全垂直于吸盘轴，并且可以更好地调节物体表面的不平整。
支撑块全部由阳极氧化铝制成，中央有一个内螺纹或外螺纹销，用于吸气及固定到自动化设备上。该吸盘可以在不使用粘合剂的情况下装到支撑块上。
作为备件，你要做的就是在吸盘表中选择需要的材质。
Product codes: 013527 015240 0008394 0008395 0008366 0008364 0835271/8 0852401/8 083527 085240 013527 015240 0008396 0008397 0008392 0008393 0835271/8F 0852401/8F 083527F 085240F 087543SR 0811073SR 0008373 0008372 0008376 0008375 087543M 0875433/8M 0811073M 08110731/2M 087543SR 0811073SR 0008374 0008377 0875433/8 08110731/2

1.60 - 1.63

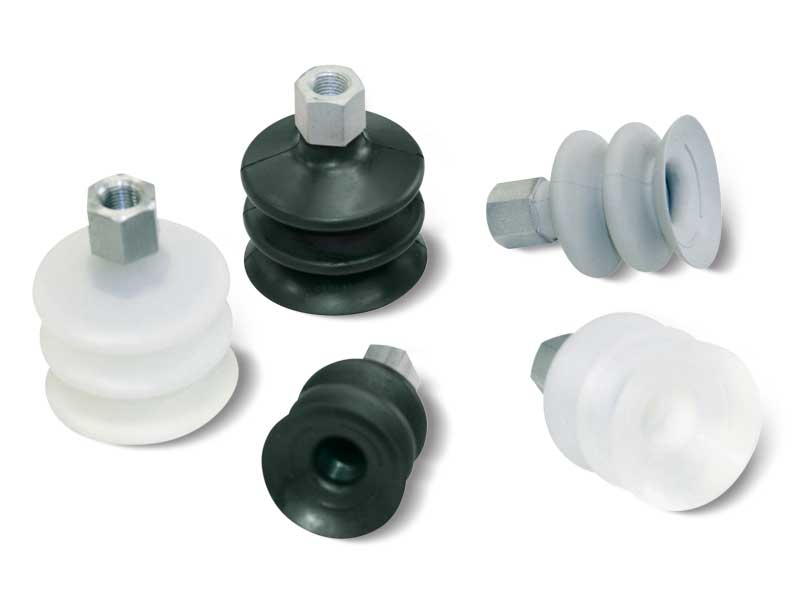

带硫化接头的单波纹吸盘

本页所述的吸盘与之前的吸盘不同，是将铝合金六角接头与吸盘硫化固定在一起，接头架的内部有一个M8螺孔，可以插入校准沉头螺钉（见第1.131页)。
这种吸盘的主要特点是在抓取时能快速地压缩，在没有机械提升的条件下也能自动提升几厘米，快速的移动可防止提升物体时下面的物体被吸附在一起。
由于这种特性，此类吸盘特别适合搬运薄金属板、玻璃板、刨花板或层压板、塑料层压板等。
由于其出色的灵活性，还可用于补偿平面误差或实现倾斜表面的抓取。
该吸盘有各种标准材质可提供，可以根据特定要求并按订单中规定的最小数量，提供在31页列出的其他特殊材质的吸盘。
产品编号：084030 085030 086030 088530 084030M 085030M 086030M 088530M

1.64

带硫化接头的双波纹吸盘

与上一页所述吸盘相同，但多一个波纹管。
技术特性和供货情况也相同。
产品编号：084060 085050 086050 086050M12 088550 088550M12 084060M 085050M 086050M 088550M

1.65

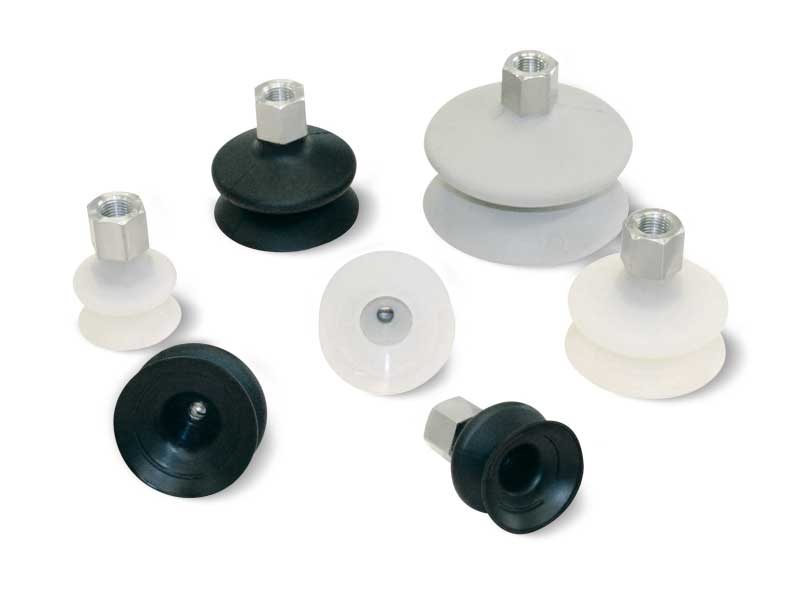

带硫化接头的波纹吸盘

这种吸盘的主要特点是在抓取时能快速地压缩，在没有机械提升的条件下也能自动提升几厘米，快速的移动可防止提升物体时下面的物体被吸附在一起。
由于这种特性，此类吸盘特别适合搬运薄金属板、玻璃板、刨花板或层压板、塑料层压板等。
由于其出色的灵活性，还可用于补偿平面误差或实现倾斜表面的抓取。这种波纹吸盘与镀锌钢制支撑块硫化固定，并设有一个中央螺纹孔以便固定到自动化设备上，和一个侧孔用于真空连接或检测真空度。
该系列吸盘也有三种标准材质可供选择。
产品编号：0811030 0815030 0818030 0825030

1.66

Special vacuum cups for the pharmaceutical sector

These vacuum cups have been designed and manufactured for the pharmaceutical sector.
They are used for handling syringes that are filled with liquid and capped during their transfer, making use of the internal passages on the special supports (not supplied) on which they are fitted.
Due to their specific use, they are produced only in different hardness silicone compounds, according to FDA regulations.
Product codes: 011320S70SHFDA 011320SFDA 011420S70SHFDA 011720SFDA 011821S70SHFDA 012220S70SHFDA 012220SFDA 012720S70SHFDA 012720SFDA

1.66.1

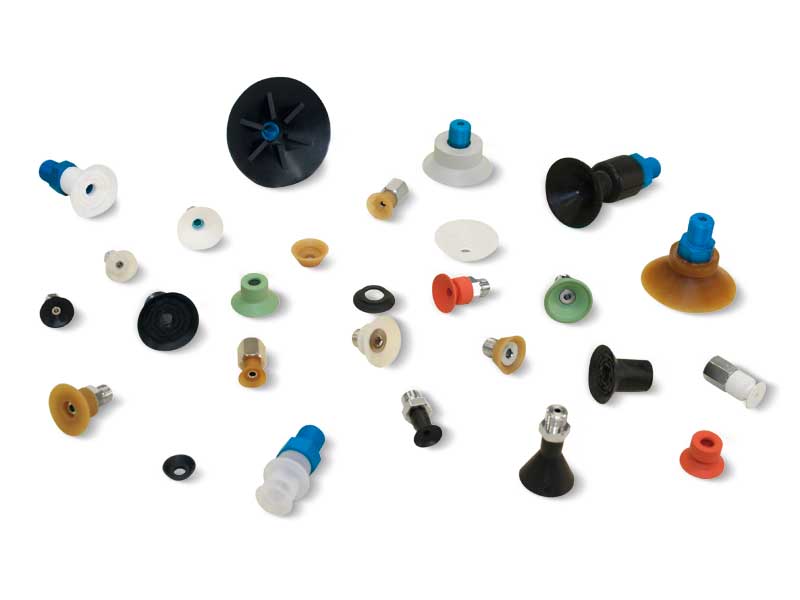

带支撑块的特殊吸盘

本页及下几个页面所述吸盘经过专门设计用于解决我们在40多年从业以来遇到的无数抓取和搬运问题；这些吸盘在外形上有别于其它的吸盘。
它们适合抓取CD光盘、标签、袋子、巧克力、饼干、纸片或塑料片、贴纸、瓷片、纸板、瓷砖、金属附件、塑料件等等。
支撑块由镀镍黄铜或阳极氧化铝制成，中央有一个内螺纹或外螺纹销，用于吸气及固定到自动化设备上。
可以在不使用粘合剂的情况下手动轻压安装吸盘。
该吸盘有各种标准材质可提供，可以根据特定要求并按订单中规定的最小数量，提供在31页列出的其他特殊材质的吸盘。
产品编号：010713 010807 011108 011409 011410 011415 011432 011504 011515 011626 011712 011812 011931 012004 012006S 012008 012011S 012012 012014N 012015 012024 012206 012224 012245 012299 012508 012512 012514N 082522 082527 012528 012610 012724 013024 013024L 013112 013230 013236 013512 014014 014018 014025 014070 014430 014818 015020 015418 016528 080713 080807 081108 081409 081409F 081410 081410F 081415 081415F 081432 081432F 081504 081515 081626 081712 081713 081812 081812F 081931 082004 082006 082008 082011 082012 082012F 082014 082014F 082015 082015F 082024 082024F 082206 082224 082245 082229 082508 082512 012514 082514 082528 082528F 082610 082724 083024 083024L 083112 083230 083236 083512 084014 084018 084024 084070 084430 084818 085020 085418 086528

1.67 - 1.85

带支撑块的特殊波纹吸盘

这种吸盘的主要特点是在抓取时能快速地压缩，在没有机械提升的条件下也能通过真空作用快速进行提升运动，快速的移动可防止提升物体时下面的物体被吸附在一起。由于其出色的灵活性还可用于补偿平面误差或实现倾斜表面的抓取。
此页面及下几个页面所示的吸盘是我们为客户提供的解决无数问题的理想解决方案；实际上，其设计用于抓取饼干、贴纸、薄脆饼干、薄金属片、标签、金属和塑料小零件、纸板、纸袋和塑料袋、易碎品、巧克力蛋和鸡蛋、塑料层压板等。
支撑块由镀镍黄铜或阳极氧化铝制成，中央有一个内螺纹或外螺纹销，用于吸气及固定到自动化设备上。
可以在不使用粘合剂的情况下手动轻压安装吸盘。该吸盘有各种标准材质可提供，可以根据特定要求并按订单中规定的最小数量，提供在31页列出的其他特殊材质的吸盘。
产品编号： 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 013350 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015250 085250 015630 085630 017530 087530 017531 087531 015060A 018060A

1.86 - 1.105

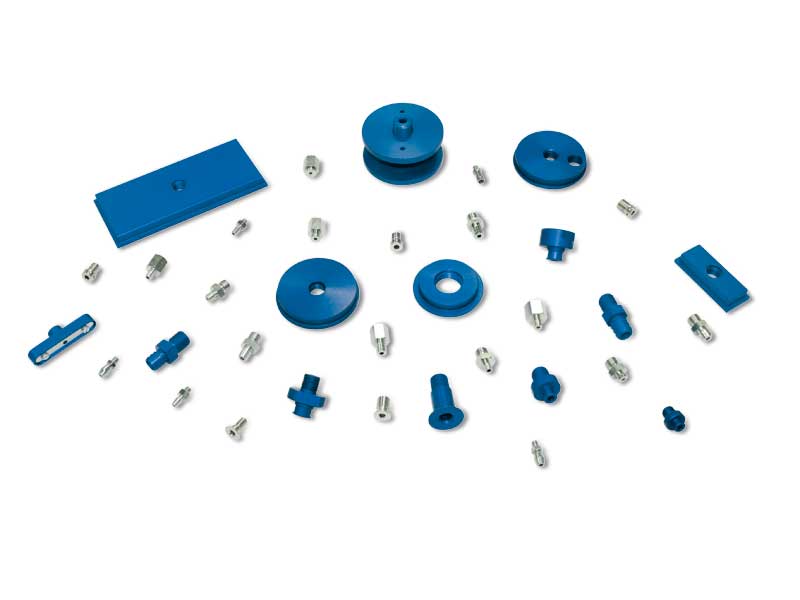

吸盘接头和支撑块

在本页和下几个页面所示的接头和附件已在前面讲述吸盘的时候都有过描述，但客户可以在这里查阅每种吸盘对应哪种接头和支撑块的列表。
这些接头和支撑块专门根据吸盘的内部轮廓而设计，中央有一个内螺纹或外螺纹销，用于吸气及固定到自动化设备上。
可以在不使用粘合剂的情况下手动轻压安装吸盘。
材质为镀镍黄铜或阳极氧化铝，也可以根据要求提供特殊材质。
产品编号：000801 000802 000803 000804 000805 000806 000807 000808 000809 000810 000814 000815 000818 000819 000820 000821 000822 000824 000826 000828 000829 000831 000832 0008424 000833 000834 000835 000844 000846 000850 000858 000859 000860 000861 000862 000864 000865 000866 000867 000868 000870 000871 000872 000873 000875 000876 000881 000882 000883 000891 0008892 0008101 0008107 0008109 0008111 0008112 0008113 0008108 0008115 0008116 0008117 0008118 0008119 0008123 0008126 0008127 0008132 0008133 0008134 0008135 0008136 0008141 0008142 0008143 0008144 0008145 0008146 0008147 0008148 0008155 0008162 0008163 0008172 0008173 0008184 0008231 0008232 0008233 0008234 0008236 0008237 0008238 0008239 0008240 0008241 0008242 0008243 0008244 0008245 0008246 0008247 0008248 0008249 0008250 0008256 0008257 0008280 0008281 0008286 0008287 0008343 00082345 0008405 0008403 0008344 0008346 0008404 0008402 0008373 0008372 0008376 0008375 0008374 0008377 0008394 0008395 0008366 0008364 0008396 0008397 0008392 0008393

1.106 - 1.129

GAS - NPT适配接头

这些适配接头可将NPT螺纹管接头连接到GAS螺纹真空组件，如：吸盘支撑块、阀门及电
磁阀、过滤器等。
产品编号：0008259 0008260 0008261 0008262 0008263 0008264 0008265 0008266 0008267 0008268 0008269 0008270 0008271 0008272 0008273 0008274 0008275 0008276

1.130

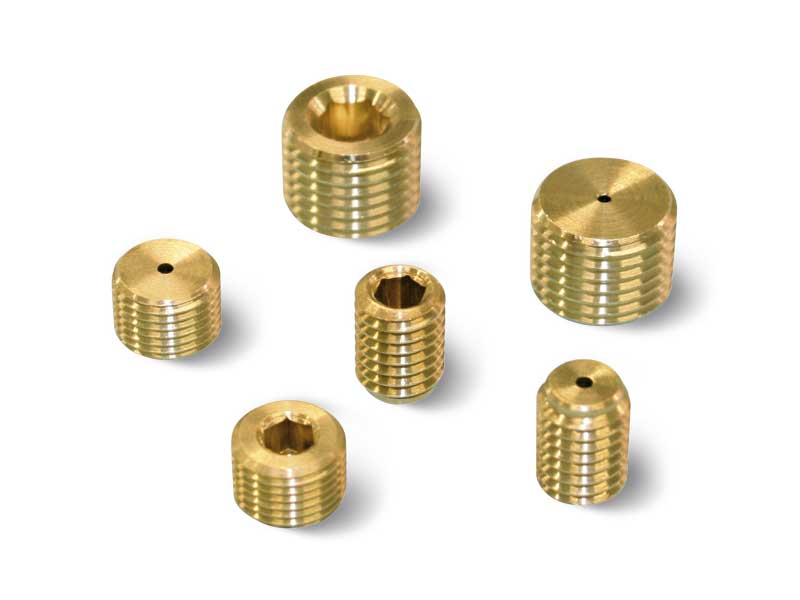

带校准孔的沉头螺钉

这些带有校准孔的沉头螺钉用于减小吸盘的吸气部分，从而在吸盘未能夹紧时减少真空损失。
它们由黄铜制成，可以插入到为此用途设计的所有吸盘支座上。
产品编号：0008122 0008121 0008120 0008164 0008165 0008176 0008334

1.131

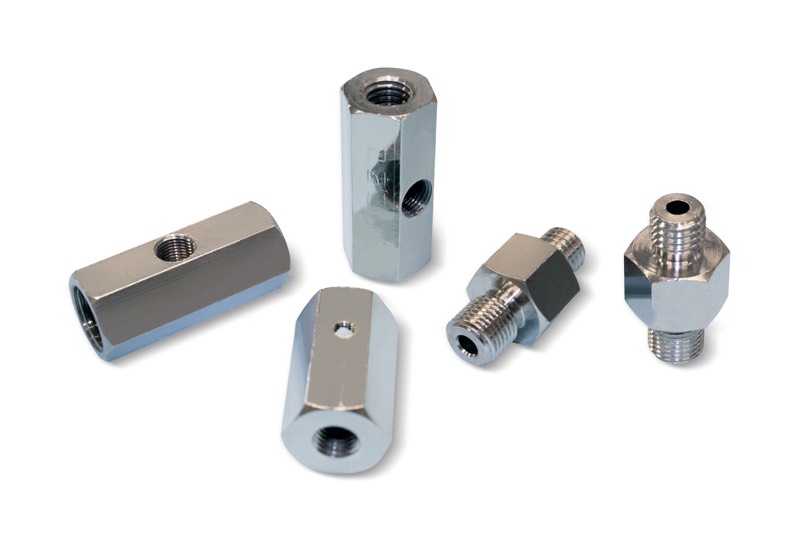

变径接头

这些标准附件为用户提供了不同的吸盘组装选项。
这些接头连接在吸盘标准支座上，由镀锌钢或黄铜制成，其螺纹可从GAS螺纹到公制螺纹或反之，从外螺纹到内螺纹或反之，当然还可增减其螺纹直径的大小。
产品编号：0008130 0008131 0008230 0008254 0008255 0008258 0008129 0008296 0008297 000854 0008251 0008252 0008215 0008216 0008217 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228

1.131 - 1.132

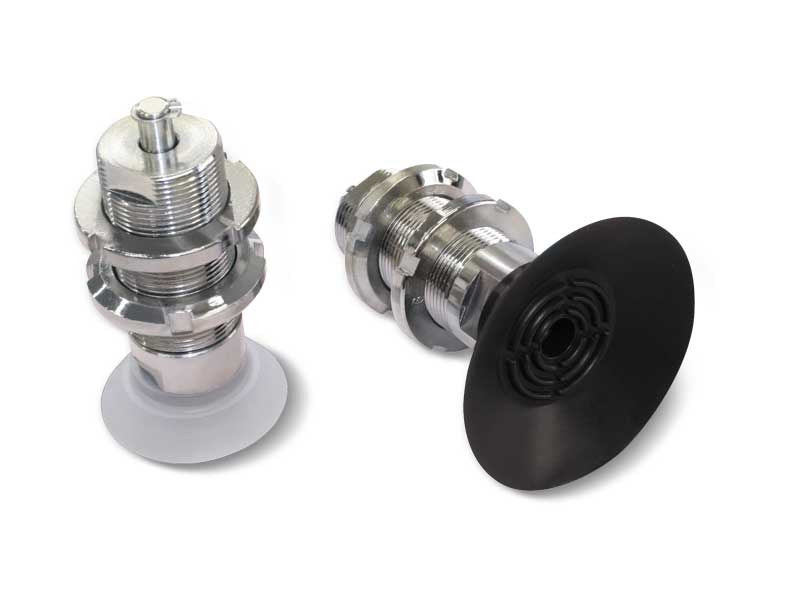

带释放按钮的自锁吸盘

这类吸盘不需要连接任何真空源，当吸盘压在物体上时，靠物体本身的重量可排出吸盘内部的空气。内置的单向阀可防止空气再次进入，从而保持真空状态。
在释放夹持的物体时，只需将其抬起几毫米，单向阀就会打开使空气进入吸盘，从而恢复吸盘内部的大气压而释放物体。
由于无法恢复泄漏的真空，建议仅将这种吸盘用于表面光滑且防水的物体，例如玻璃、抛光钢板、光滑大理石及同类产品。该吸盘特别适合机械化系统的玻璃搬运送料小车。
由镀镍黄铜制成，并带有钢质导向衬套。可根据需求提供防旋转版本。
产品编号：085040 087540 0810040 0810050 175040 177540 1710040 1710050 086010 088510 176010 178510

1.133 - 1.134

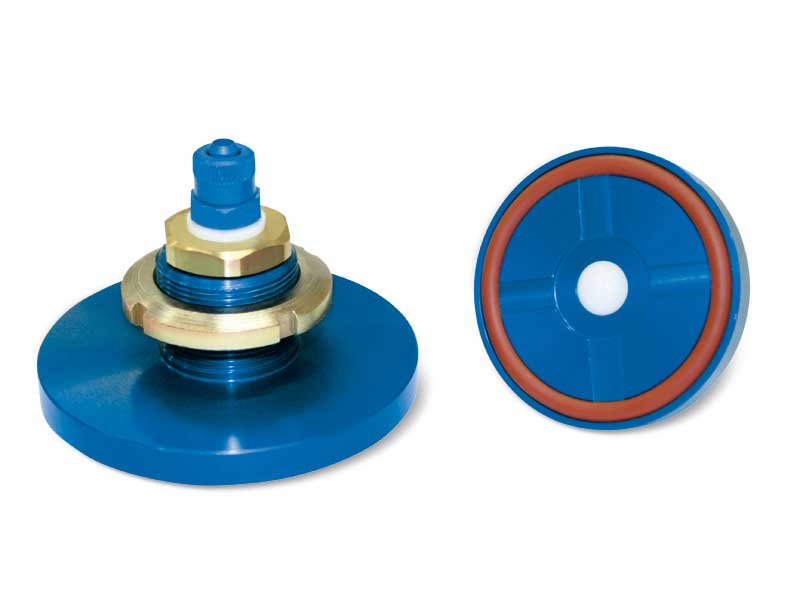

内置球阀的真空吸盘

这种吸盘的主要特征是，只有当密封球接触到物体时才会发生作用产生真空。
在此版本的吸盘中，抓取表面的边缘有硅胶材质的O型密封圈，以确保真空密封。
这种嵌入式吸盘专门为制造真空工作台而设计，完全由阳极氧化铝制成。
产品编号：050110 050210 050310 050410 016515 056515 018515 0111010 0115010 058515 0511010 0515010

1.135 - 1.137

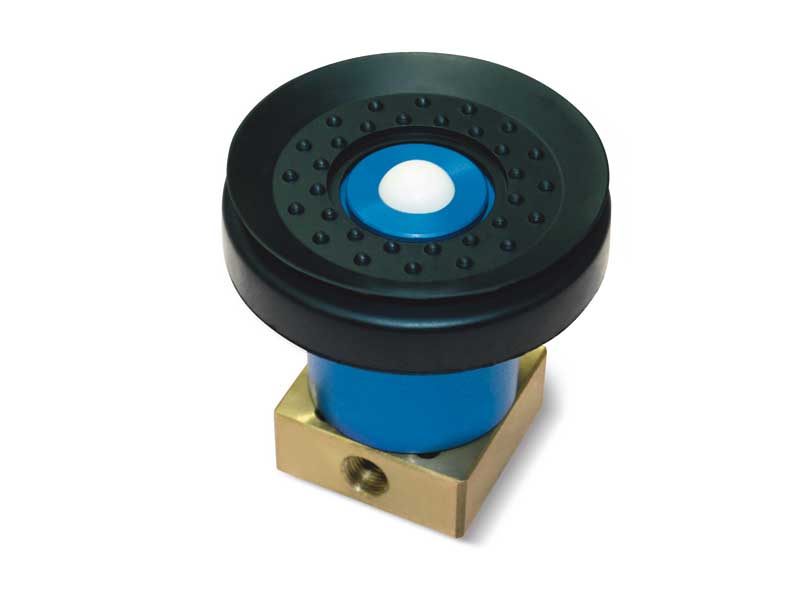

内置球阀的特殊真空吸盘

这种吸盘的主要特征是，只有当密封球接触到物体时才会发生作用产生真空。
该吸盘专为木工机械的真空工作台而设计，与先前所述的吸盘不同之处在于，其具备精确的圆柱支架（已打磨），以及方形定位块，具有用于真空连接和防止吸盘旋转的双重功能。
可冷装配表中所示的各种材质的扁平吸盘。
该吸盘的支座由阳极氧化铝制成，而定位块由黄铜制成。
产品编号：016515 056515M 056565 018515 0111010 058515M 0511010M 018515 0111010 058565 0511065

1.138 - 1.141

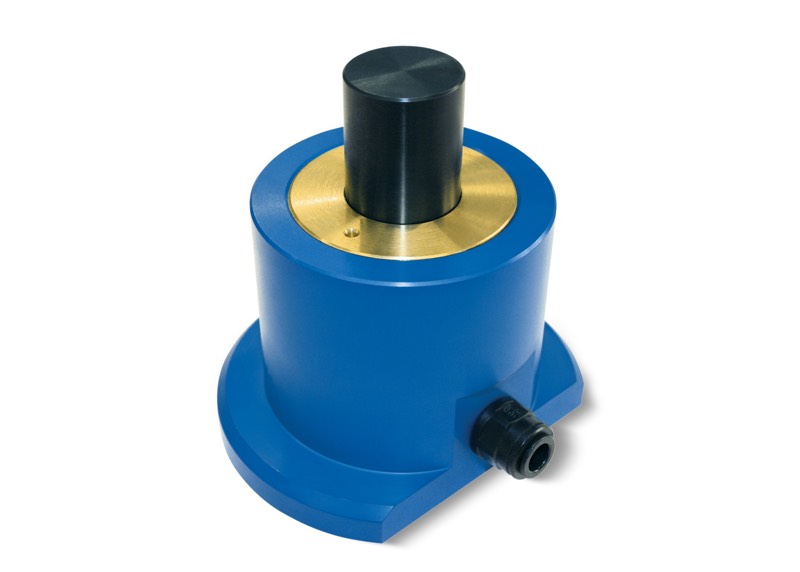

带隐藏式伸缩销的支座

带有伸缩销的支座用于将吸盘抓取的物体迅速在机械加工台上进行中心定位。
伸缩销与活塞结合，由真空控制回缩动作，保持在其原始位置，由不锈钢弹簧控制伸出动作，使其弹出。
该支座以机械方式固定在工作台上。
伸缩销由塑料材质制成，而支座则由阳极氧化铝制成。
作为标准配置，它配有连接真空的快速接头。
产品编号：230110 230115 230210 230510

1.142

带自锁支座的圆形吸盘

这类吸盘具有真正的移动抓持系统。
它们由以下部件组成：
- 一个坚固的阳极氧化铝支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的圆形扁平吸盘，冷装配到支座的上部，用于抓取物体。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
产品编号：018515 0111010 0115010 168515 1611010 1615010

1.143

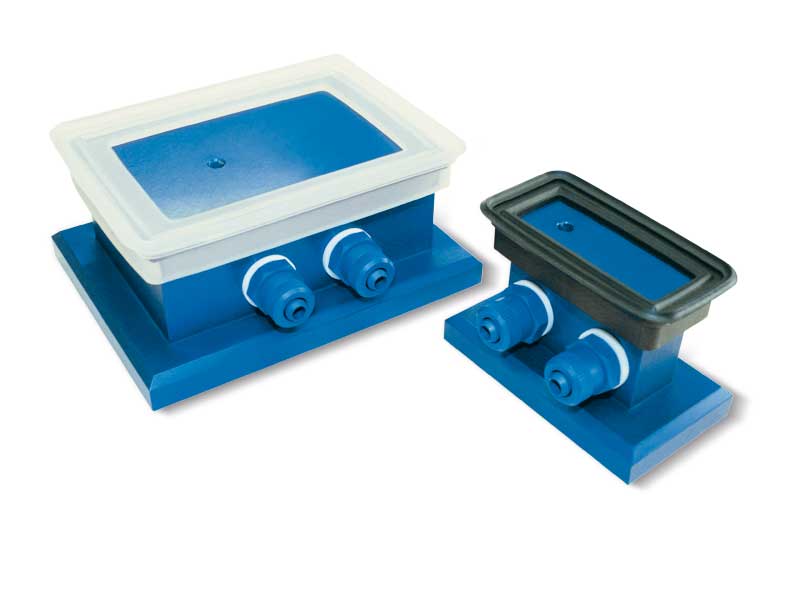

带自锁支座的矩形吸盘

这类吸盘具有真正的移动抓持系统。它们由以下部件组成：
- 一个坚固的阳极氧化铝支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的矩形扁平吸盘，冷装在支架的上部，用于抓取物体。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
产品编号：014075 0112090 0115075 164075 1612090 1615075

1.144

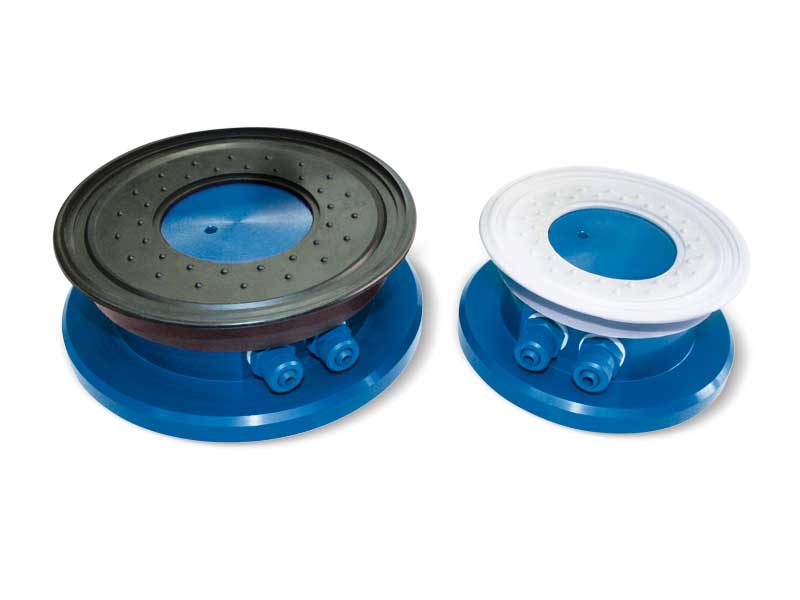

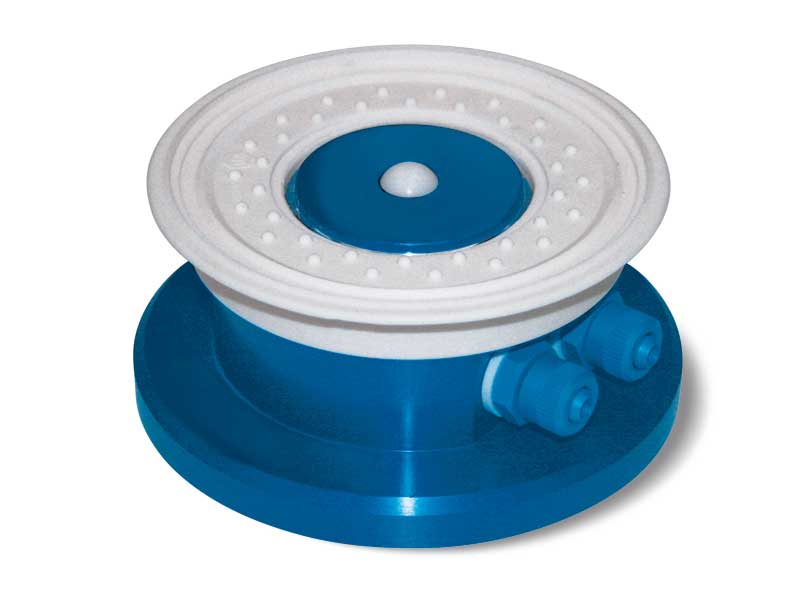

带球阀和自锁支座的圆形吸盘

这类吸盘具有真正的移动抓持系统。
它们由以下部件组成：
- 一个坚固的阳极氧化铝支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的圆形扁平吸盘，冷装配到支座的上部，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
产品编号：018515 0111010 0115010 188515 1811010 1815010

1.145

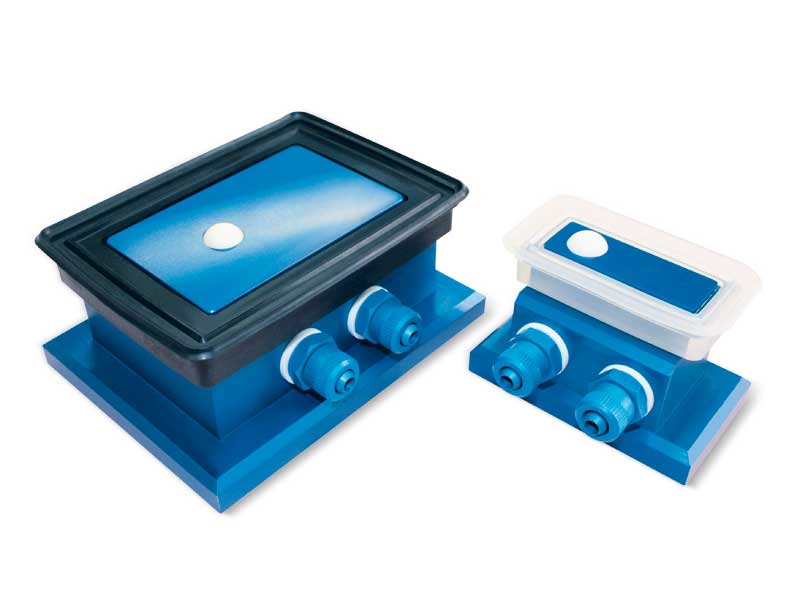

带球阀和自锁支座的矩形吸盘

这类吸盘具有真正的移动抓持系统。
它们由以下部件组成：
- 一个坚固的阳极氧化铝支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的矩形扁平吸盘，冷装在支架的上部，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
产品编号：014075 0112090 0115075 184075 1812090 1815075

1.146

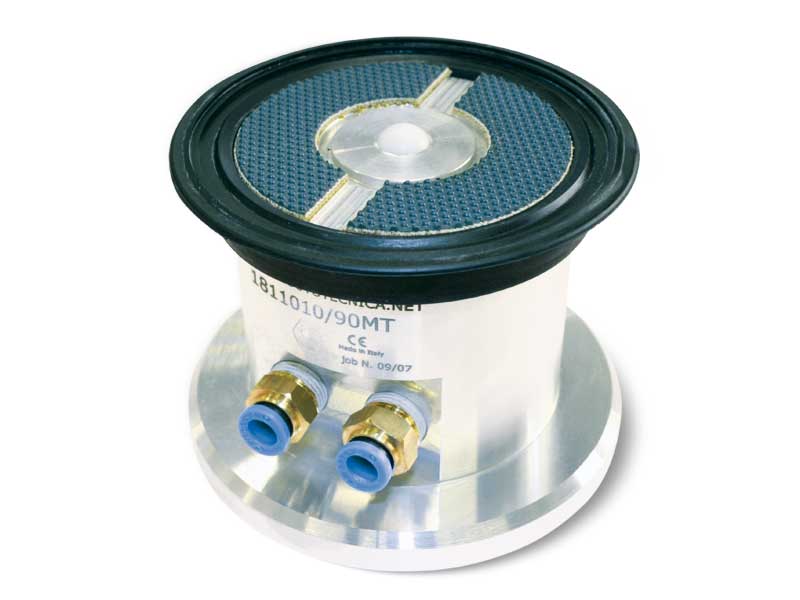

带球阀和自锁支座的圆形吸盘

这类吸盘具有真正的移动抓持系统。
它们由以下部件组成：
- 一个坚固的铝制支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的圆形扁平吸盘，冷装配到支座的上部，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 两个快插接头，用于连接真空。
这类吸盘的抓取面具有特殊的防滑塑料垫，特别适合抓取玻璃和光滑的大理石。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
注意：编号28（不是18）可提供带有适合机械固定的支座。
产品编号：018515M 0111010M 0115010M 0125020 188515/90MT 1811010/90MT 1815010/90MT 1825020/90MT 288515/90MT 2811010/90MT 2815010/90MT 2825020/90MT

1.147

带球阀和自锁支座的矩形吸盘

这类吸盘具有真正的移动抓持系统。
它们由以下部件组成：
- 一个坚固的铝制支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的矩形扁平吸盘，冷装在支架的上部，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 两个快插接头，用于连接真空。
这类吸盘的抓取面具有特殊的防滑塑料垫，特别适合抓取玻璃和光滑的大理石。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
注意：编号28（不是18）可提供带有适合机械固定的支座。
产品编号：014075 0112090 0115075 0130080 01300150 184075/90MT 1812090/90MT 1815075/90MT 1830080/90MT 18300150/90MT 284075/90MT 2812090/90MT 2815075/90MT 2830080/90MT 28300150/90MT

1.148

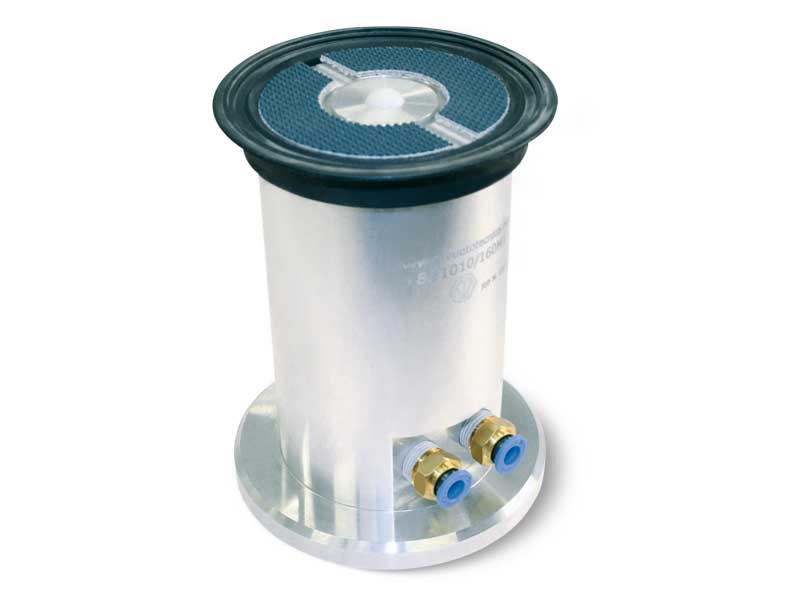

带球阀和高自锁支座的圆形吸盘

这类吸盘也具有真正的移动抓持系统，与前面所述吸盘的区别在于高度特别高。它们由以下部件组成：
- 一个坚固而高的铝制支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的圆形扁平吸盘，冷装配到支座的上部，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 两个快插接头，用于连接真空。
这类吸盘的抓取面具有特殊的防滑塑料垫，特别适合抓取玻璃和光滑的大理石。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
注意：编号28（不是18）可提供带有适合机械固定的支座。
产品编号：0111010M 0115010M 0125020 1811010/160MT 1815010/160MT 1825020/160MT 2811010/160MT 2815010/160MT 2825020/160MT

1.149

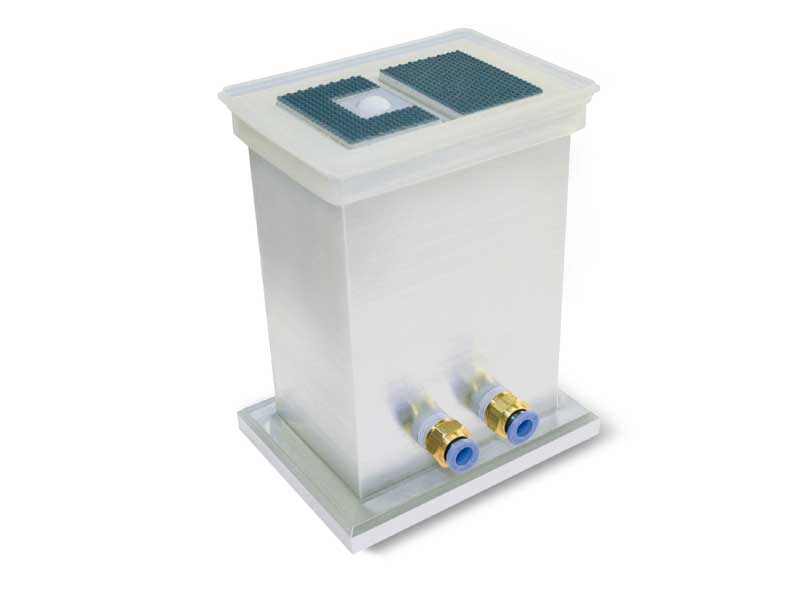

带球阀和高自锁支座的矩形吸盘

这类吸盘也具有真正的移动抓持系统，与前面所述吸盘的区别在于高度特别高。
它们由以下部件组成：
- 一个坚固而高的铝制支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的矩形扁平吸盘，冷装在支架的上部，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 两个快插接头，用于连接真空。
这类吸盘的抓取面具有特殊的防滑塑料垫，特别适合抓取玻璃和光滑的大理石。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
注意：编号28（不是18）可提供带有适合机械固定的支座。
产品编号：0112090 0115075 0130080 01300150 1812090/160MT 1815075/160MT 1830080/160MT 18300150/160MT 2812090/160MT 2815075/160MT 2830080/160MT 28300150/160MT

1.150

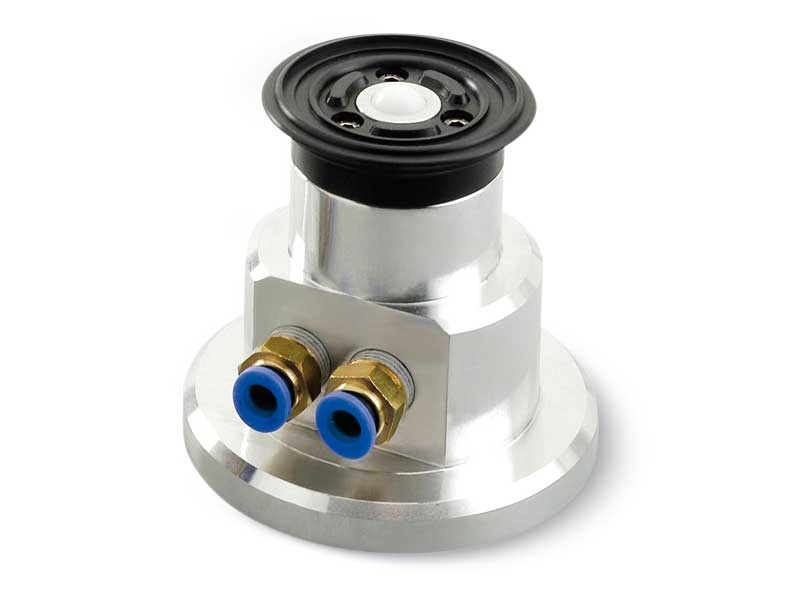

带球阀和自锁支座的圆形吸盘，用于玻璃

玻璃加工机械的制造商需要越来越精确和安全的抓持系统，因此，我们设计和制造了该新系列吸盘。
除了吸盘的特殊形状保证安全吸取玻璃外，本系列吸盘还具有极其精确的高度，公差仅为0.05毫米。
它们由以下部件组成：
- 一个坚固的铝制支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个圆形扁平吸盘，硫化到金属支座上，并通过支座上方的螺钉固定，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放玻璃。
产品编号：086511A 186511/90A

1.151

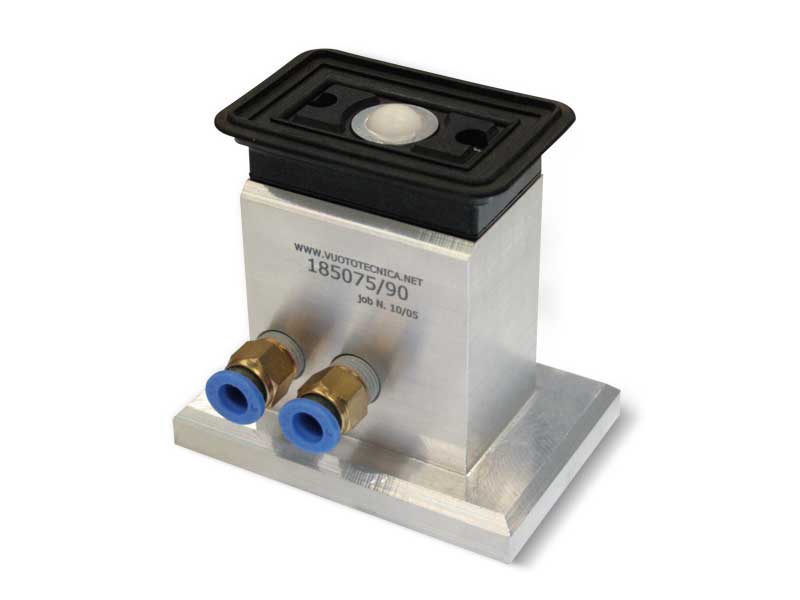

带球阀和自锁支座的矩形吸盘，用于玻璃

玻璃加工机械的制造商需要越来越精确和安全的抓持系统，因此，我们设计和制造了该新系列吸盘。
除了吸盘的特殊形状保证安全吸取玻璃外，本系列吸盘还具有极其精确的高度，公差仅为0.05毫米。
它们由以下部件组成：
- 一个坚固的铝制支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个矩形扁平吸盘，硫化到金属支座上，并通过支座上方的螺钉固定，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放玻璃。
产品编号：085075A 185075/90A

1.152

带球阀和自锁支座和释放按钮的圆形吸盘，用于玻璃

玻璃加工机械的制造商需要越来越精确和安全的抓持系统，因此，我们设计和制造了该新系列吸盘。
除了吸盘的特殊形状保证安全吸取玻璃外，本系列吸盘还具有极其精确的高度，公差仅为0.05毫米。
它们由以下部件组成：
- 一个坚固的阳极氧化铝支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个圆形扁平吸盘，硫化到金属支座上，并通过支座上方的螺钉固定，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 一个释放按钮，即使启动真空的情况下也可以定位支座。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放玻璃。
产品编号：088511A 218511/90A 0815011A 2115011/90A

1.153 - 1.154

带球阀和自锁支座和释放按钮的矩形吸盘

这类吸盘具有真正的移动抓持系统。
它们由以下部件组成：
- 一个坚固的阳极氧化铝支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的圆形扁平吸盘，冷装配到支座的上部，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘内产生真空。
- 一个释放按钮，即使启动真空的情况下也可以定位支座。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
产品编号：0111010M 0115010M 2111010 2115010

1.155

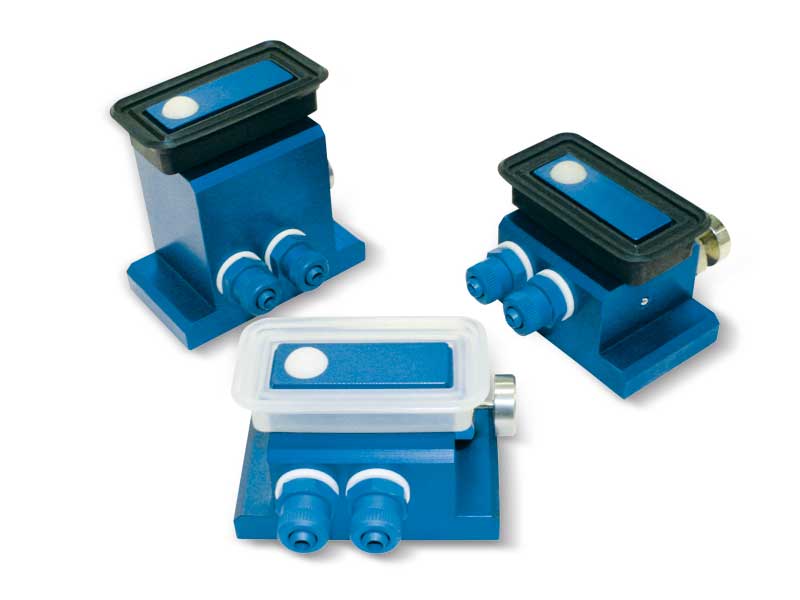

带球阀、自锁支座和释放按钮的矩形吸盘

这类吸盘具有真正的移动抓持系统。
它们由以下部件组成：
- 一个坚固的阳极氧化铝支座，底座宽大，周边有密封圈，目的是将支座固定到支撑面上。
- 一个标准的矩形扁平吸盘，冷装在支架的上部，用于抓取物体。
- 一个球阀，特点是只有当接触物体时才打开真空通路，在吸盘
内产生真空。
- 一个释放按钮，即使启动真空的情况下也可以定位支座。
- 两个快插接头，用于连接真空。
通过真空阀或三通电磁阀进行真空断路，用于从支撑面上卸除支座以及抓取和释放物体。
所有相同高度的该系列和其他系列的自锁支座可以一起使用，而不用考虑其形状和尺寸。
产品编号：014075 214075PL 214075/84PL 214075PP 214075/84PP 0112090 0115075 2112090 2115075 2115075/84

1.156 - 1.157

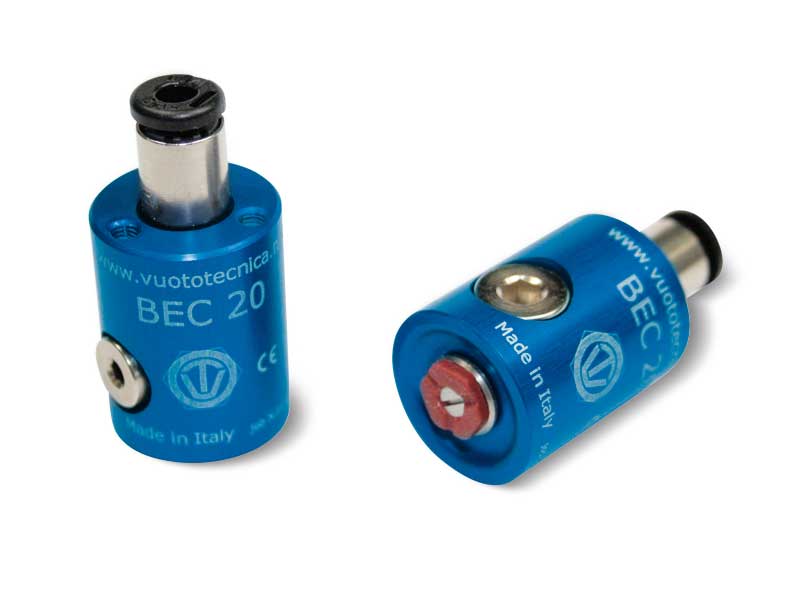

基于伯努利原理的真空吸盘

伯努利原理可以用来解释一些现象，像机翼的提升及空气快速喷出的管端圆盘的提升。
后者似乎矛盾的现象可以用来设计真空系统，不用接触物体，就可搬运非常易碎的物体，比如：半导体薄板，硅质光盘，太阳能电池，珍贵的金属膜片，胶卷，及其它的在搬运时需要十分小心的物体。
根据伯努利原理的真空吸盘由铝合金制造，中心有不锈钢推盘。
抓取面上的抗静电硅橡胶垫片可防止被抓取物体的横向移动。
这种吸盘有轴向和径向的压缩空气供给接头，及软管连接的快插接头。
未使用的孔可用黄铜螺纹塞封闭。
吸盘后部有3个或4个螺纹孔，用于将其安装到自动化设备上。
产品编号：BEC20 BEC30 BEC40 BEC60

1.158 - 1.160

真空吸盘

橡胶材质的一般特性

真空吸盘问卷表

带接头的真空吸盘

带接头的真空吸盘

带接头的吸盘

带硫化接头的吸盘

带硫化接头的吸盘

带硫化接头的吸盘

MAXIGRIP “抓取王” 真空吸盘

扁平椭圆吸盘和波纹吸盘

MAXIGRIP “抓取王” 真空吸盘的变径接头

MAXIGRIP “抓取王” 真空吸盘的附件

带支撑块的扁平圆形吸盘

带支撑块的扁平圆形吸盘

带支撑块的扁平圆形吸盘

带支撑块的扁平圆形吸盘

带支撑块的扁平圆形吸盘

带支撑块的海绵橡胶扁平圆形吸盘

抓取信封、袋子和柔性物体的鲨鱼吸盘

带有硫化接头的扁平圆形吸盘， 用于抓取玻璃和大理石

带有硫化接头的扁平圆形吸盘

带硫化接头的扁平圆形吸盘

带支撑块的圆形唇边吸盘

带支撑块的扁平矩形吸盘

带防滑支撑块的扁平矩形吸盘

带支撑块的海绵橡胶扁平矩形吸盘

带硫化接头的扁平矩形吸盘， 用于抓取玻璃和大理石

带支撑块的扁平椭圆形吸盘

带支撑块的扁平椭圆形和波纹吸盘

带硫化接头的椭圆形吸盘

带硫化接头的椭圆形吸盘

OF海绵橡胶片和橡胶条

SB超软海绵橡胶片

NF氯丁海绵橡胶片

带支撑块的波纹吸盘， 用于抓取流动包装袋

带内外支撑块的波纹吸盘

加强波纹吸盘， 带内外支撑块

带支撑块的加强波纹吸盘

用于玻璃的带支撑块的波纹吸盘

用于重载包装的双波纹吸盘

带硫化接头的单波纹吸盘

带硫化接头的双波纹吸盘

带硫化接头的波纹吸盘

Special vacuum cups for the pharmaceutical sector

带支撑块的特殊吸盘

带支撑块的特殊波纹吸盘

吸盘接头和支撑块

GAS - NPT适配接头

带校准孔的沉头螺钉

变径接头

带释放按钮的自锁吸盘

内置球阀的真空吸盘

内置球阀的特殊真空吸盘

带隐藏式伸缩销的支座

带自锁支座的圆形吸盘

带自锁支座的矩形吸盘

带球阀和 自锁支座的圆形吸盘

带球阀和 自锁支座的矩形吸盘

带球阀和 自锁支座的圆形吸盘

带球阀和 自锁支座的矩形吸盘

带球阀和 高自锁支座的圆形吸盘

带球阀和 高自锁支座的矩形吸盘

带球阀和 自锁支座的圆形吸盘，用于玻璃

带球阀和 自锁支座的矩形吸盘，用于玻璃

带球阀和 自锁支座和释放按钮的圆形吸盘，用于玻璃

带球阀和 自锁支座和释放按钮的矩形吸盘

带球阀、 自锁支座和释放按钮的矩形吸盘

基于伯努利原理的真空吸盘

带有硫化接头的扁平圆形吸盘，用于抓取玻璃和大理石

带硫化接头的扁平矩形吸盘，用于抓取玻璃和大理石

带支撑块的波纹吸盘，用于抓取流动包装袋

加强波纹吸盘，带内外支撑块

带球阀和自锁支座的圆形吸盘

带球阀和自锁支座的矩形吸盘

带球阀和自锁支座的圆形吸盘

带球阀和自锁支座的矩形吸盘

带球阀和高自锁支座的圆形吸盘

带球阀和高自锁支座的矩形吸盘

带球阀和自锁支座的圆形吸盘，用于玻璃

带球阀和自锁支座的矩形吸盘，用于玻璃

带球阀和自锁支座和释放按钮的圆形吸盘，用于玻璃

带球阀和自锁支座和释放按钮的矩形吸盘

带球阀、自锁支座和释放按钮的矩形吸盘
