真空吸盘底座
|
微型吸盘缓冲支杆
- 极小的尺寸和重量。
- 不锈钢支杆和弹簧。
- 螺纹套管内置自润滑衬套，确保支杆的完美滑动和经久耐用。
- 适用于从模压机中卸载塑料工件的取放设备和机械手。
- 提供带或不带接头的各种版本。
- 适用于所有带M5外螺纹支座的真空吸盘。
产品编号：208005 208005SR 208005RR
|
|
|
|

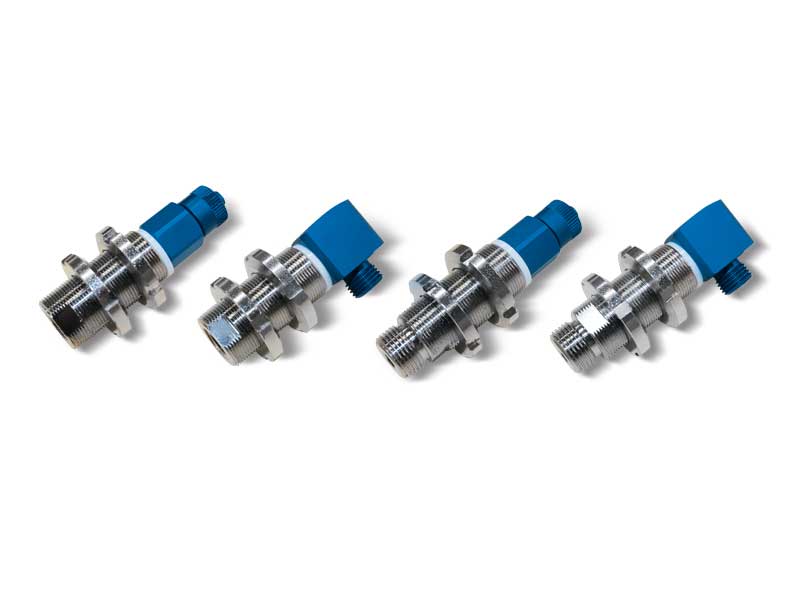

带内置弹簧和母接头的防旋转吸盘缓冲支杆
内置弹簧的防旋转吸盘缓冲支杆是一种铝制部件，专为抓持和 搬运系统的高性能应用而设计。铝合金结构兼具轻量化与高强 度的特性，而防旋转机构可在运行过程中防止吸盘或连接件发 生意外旋转，从而确保作业的精度与稳定性。弹簧嵌于主体 内，可有效保护弹性机构免受冲击、灰尘及污染物影响，保证 动作响应平稳且一致 。 内部通道截面积较大，可实现充足的真空流量，即使在大尺寸 吸盘上，也能支持快速的吸附与释放循环。由于配备长度为长 的螺纹衬套，安装调节范围尤为宽广，可实现精准定位，并适 应不同距离和安装配置。滑动衬套采用塑料材质，确保运动顺 畅、安静，并降低了维护需求，有助于延长装置的使用寿命。 该吸盘缓冲支杆不仅功能先进，而且还保持着紧凑的外形 尺寸，便于集成在空间受限的设备中，或对部件尺寸要求 较高的应用场景中。系统配备两只型锁紧螺母，可在安装 过程中提供可靠而稳定的固定效果。公、母螺纹接口设计 使其能够快速、便捷地连接至系统中，适配多种机械配置。
上述特性使该吸盘缓冲支杆非常适用于机器人应用、拾放系统、工业自动化以及所有对精度、可靠性和调节便捷性有较高要求的场合。
产品编号：VCH18F20 VCH18F35 VCH14F25 VCH14F50 VCH38F40 VCH38F80 VCH12F36 VCH18M20 VCH18M35 VCH14M25 VCH14M50 VCH38M40 VCH38M80 VCH12M36
|
|
|
|

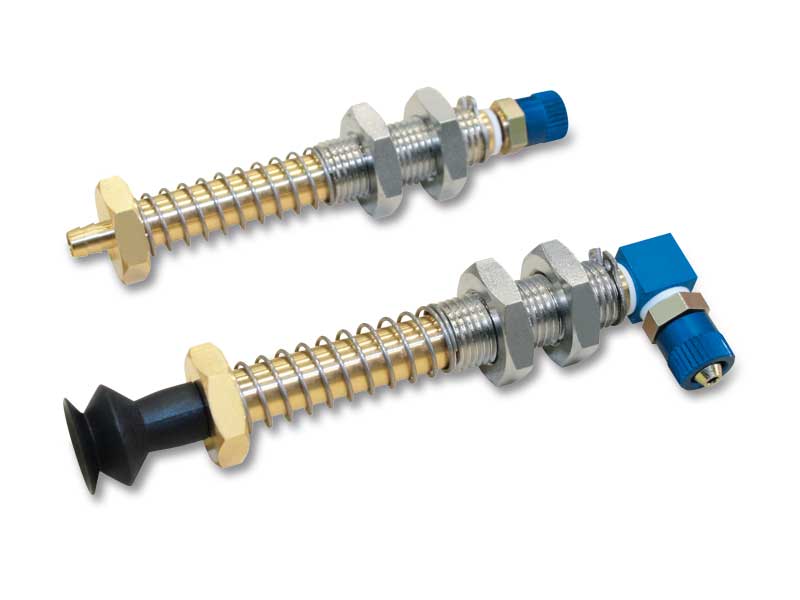

迷你吸盘缓冲支杆
本页及下几个页面中所述的吸盘缓冲支杆主要特点是
尺寸小，因此相应的重量和体积都得以减少。假定直
径相同，甚至可以在缓冲支杆上安装非常小的吸盘来
达到与较大支杆的同样性能。
它们由以下部件组成：
- 一个用于固定吸盘的黄铜支杆；
- 一个配有螺母的螺纹套筒，用于将缓冲支杆安装到自动化设备上；
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体；
- 一个用于连接真空管的快插接头。
产品编号：200430 200830 201030 201415 202515 203515 202530 202535 204530 205020 200650 201523 201850 201917 202023 203032 200735 203050
|
|
|
|

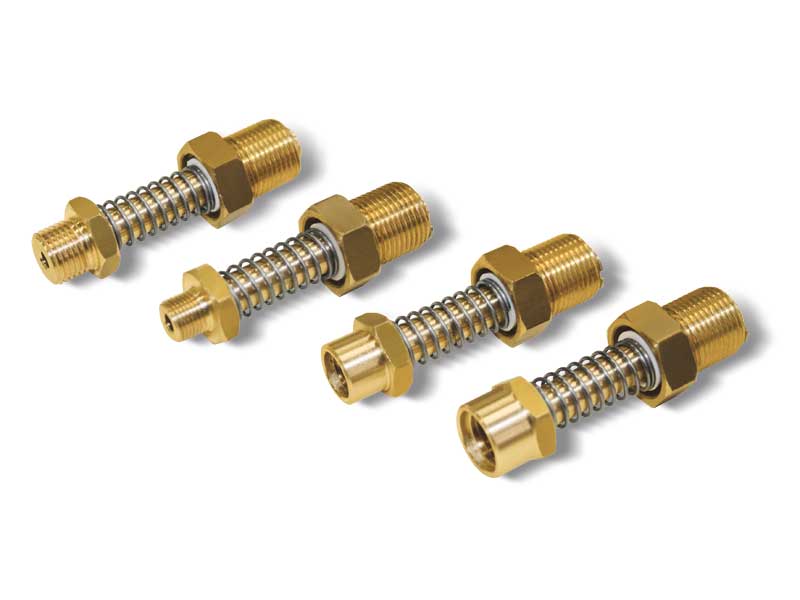

带有外螺纹和内螺纹接口的迷你吸盘缓冲支杆
相对于普通的迷你吸盘缓冲支杆，本页所示的吸盘缓 冲支杆的缓冲行程更短，结构特殊，进一步降低了支 杆的体积和重量。 由以下部件组成:
- 一根黄铜支杆，配有1/8”及1/4”GAS螺纹连接用于固定吸盘;
- 一个配有螺母的螺纹套筒，用于将缓冲支杆安装到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头。
产品编号：200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020
|
|
|
|
内置弹簧的迷你吸盘缓冲支杆
为了进一步降低体积和重量，及满足制造商对塑料模压机自动卸载的要求，我们设计了这种内置弹簧的迷你吸盘缓冲支杆，带有阳极氧化铝支杆用于吸盘的固定。这种缓冲支杆也只能安装带有外螺纹接头的吸盘，黄铜导向套筒的结构可将缓冲支杆固定到机器上，并阻止支杆和吸盘的旋转。
径向真空连接。
产品编号：208015 208020
|
|
|
|
短行程迷你吸盘缓冲支杆
相对于普通的迷你吸盘缓冲支杆，本页所示的吸盘缓冲支杆的 缓冲行程更短，结构特殊，进一步降低了支杆的体积和重量。 由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个配有螺母的螺纹套筒，用于将缓冲支杆安装到自动化设 备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定 压力提升物体;
- 一个用于连接真空管的快插接头，标配一个小型软管接头， 按需可提供两个径向软管接头。适合手动安装在直径10到 30mm之间的小吸盘。
产品编号：200713 201010 201210 201510 201810 202010 202210 202510 203010
|
|
|
|

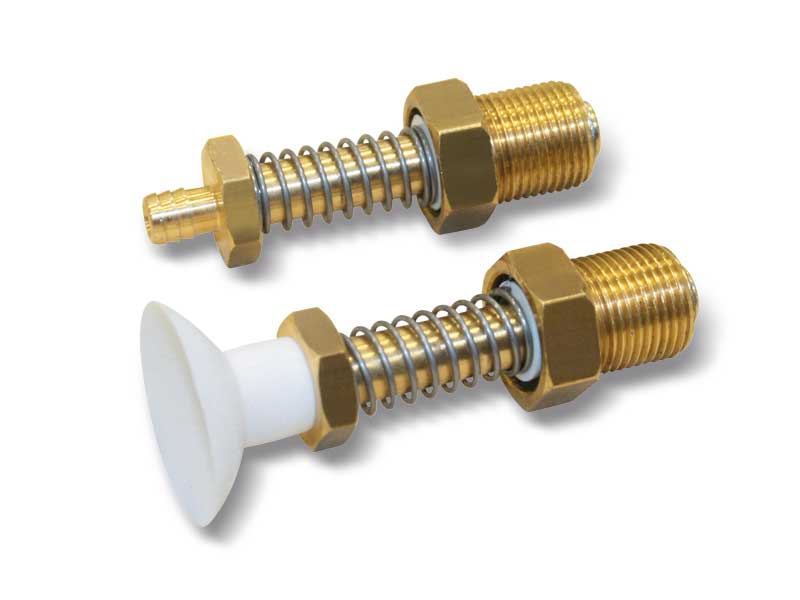

内置衬套的迷你吸盘缓冲支杆
本页所示吸盘缓冲支杆具有一种特殊结构，可直接装配到真空歧管上，从而显著减少软管与转接头的用量。
带密封圈的螺纹六角衬套可将吸盘缓冲支杆直接安装到真空歧管上，为固定到吸盘上的黄铜支杆起到导向和密封的作用。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一只带密封垫的G3/8”六角螺纹套筒;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，配备密封垫圈同时保持恒定压力提升物体;
产品编号：202511 203011 203511 204011 204511
|
|
|
|

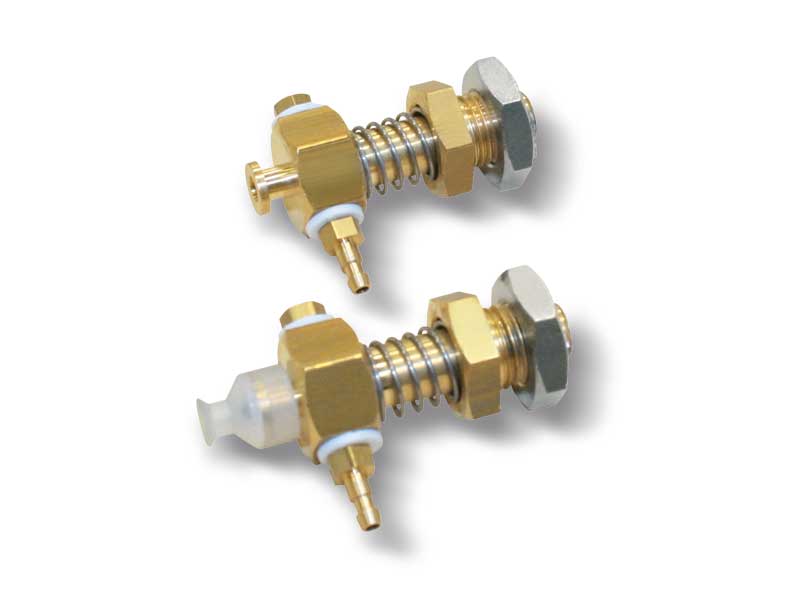

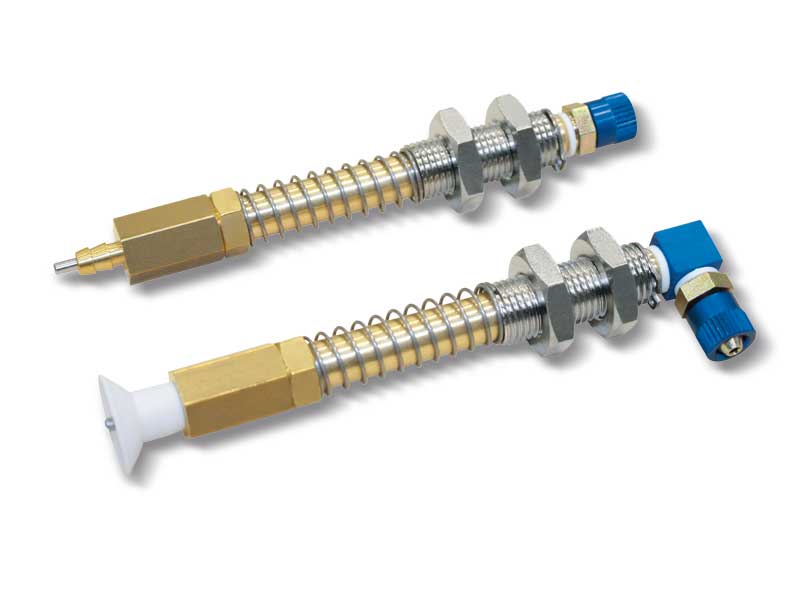

带柱塞阀的迷你吸盘缓冲支杆
具有与迷你吸盘缓冲支杆一致的机械特性，区别在于多了一个固定在锥形阀上的柱塞阀，只有当吸盘接触到抓取的物体时才能打开真空通路产生真空。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个配有螺母的螺纹套筒，用于将缓冲支杆安装到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头;
- 一个柱塞阀，与锥形阀固连。
产品编号：201260 201560 201860 202060 202260 202560 203060 203560 204060
|
|
|
|

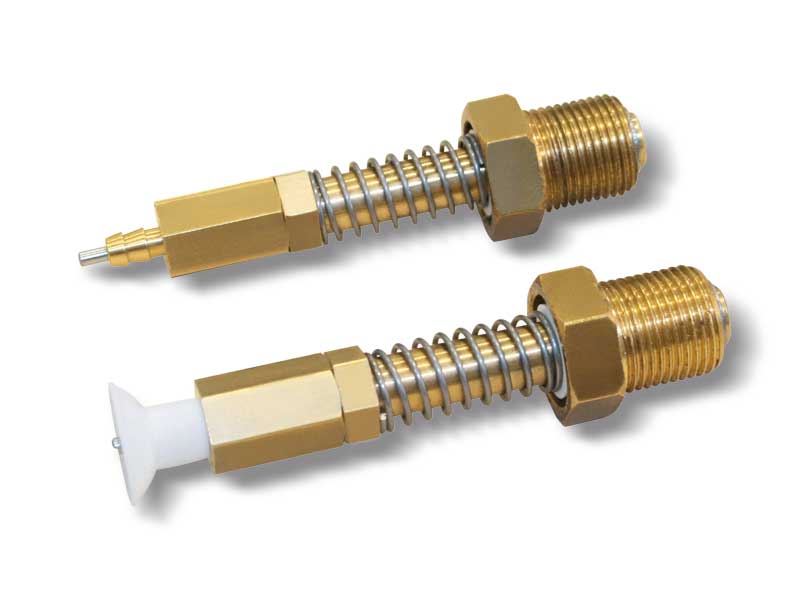

带柱塞阀和内置衬套的迷你吸盘缓冲支杆
本页及后续页面所示吸盘缓冲支杆的尺寸均十分紧凑，其特点是拥有一个六角螺纹套筒，可使其直接装配到真空歧管上，从而显著减少软管与转接头的用量。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头;
- 一个柱塞阀，与锥形阀固连，其作用是在吸盘与被提升物体接触时才开启吸气，从而产生真空;
- 带密封圈的螺纹六角衬套可将吸盘缓冲支杆直接安 装到真空歧管上，为固定到吸盘上的黄铜支杆起到配备密封垫圈导向和密封的作用。
产品编号：201261 202561 203561
|
|
|
|

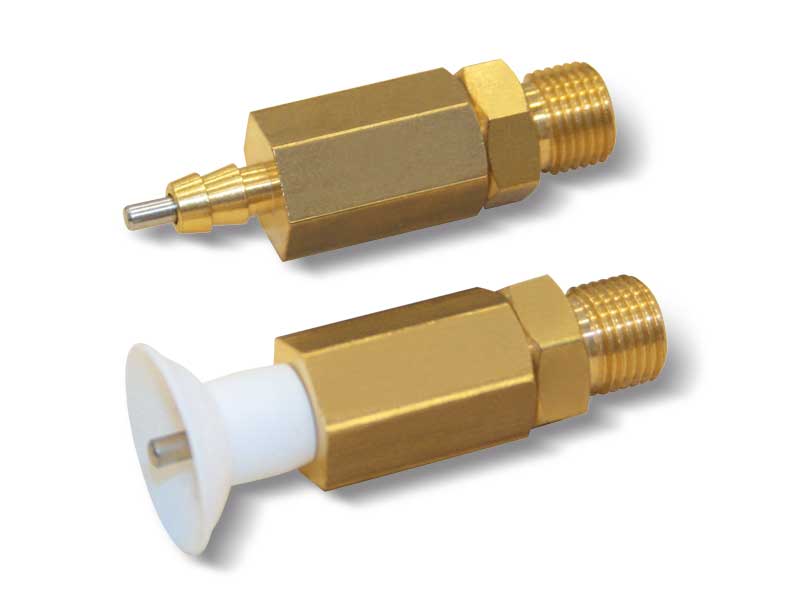

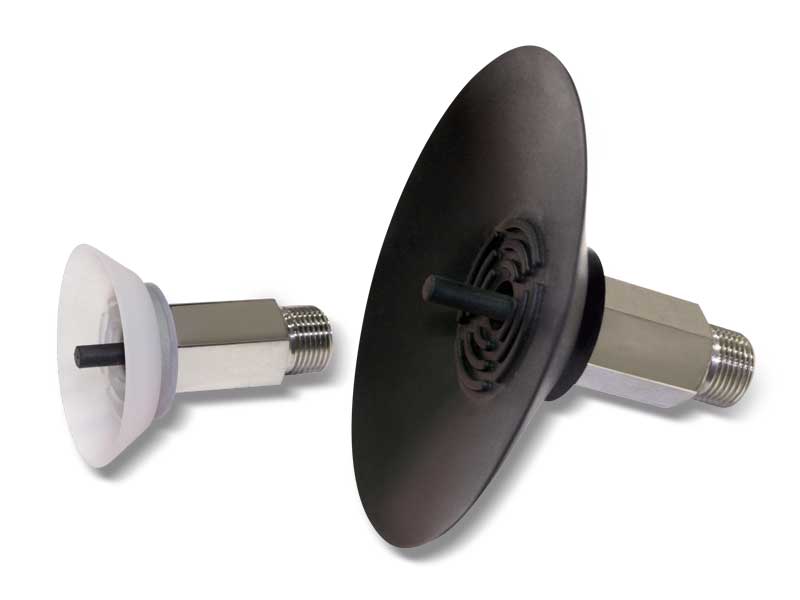

带柱塞阀的迷你吸盘缓冲支杆，无弹簧
它们具有与带柱塞阀的迷你吸盘缓冲支杆相同的特性，但是，为进
一步减小体积，去除了缓冲弹簧、用于固定至自动化设备的带螺母的螺纹管和快插接头。
这类吸盘缓冲支杆可直接安装到真空歧管上，为了快速安装，在顶部有外螺纹接头。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个柱塞阀，与锥形阀固连，其作用是在吸盘与被提升物体接触时才开启吸气，从而产生真空;
产品编号：201261 202561 203561
|
|
|
|
带内置自闭阀的迷你吸盘缓冲支杆
除了具有迷你吸盘缓冲支杆的所有技术特性外，该缓冲支杆还配有 一个内置的自闭阀。其作用是当吸盘没有接触到被抓取物体的表 面、没有有效抓持或者出现真空泄漏时，为防止整个真空系统中其 他吸盘真空度的降低，该阀会自动关闭。由此带来的优势显而易 见，即无需检查定位情况，也不需要禁用不与物体接触的吸盘。这 类吸盘缓冲支杆可以安装直径从10mm到50mm的吸盘，只要吸盘带有 1/8”GAS外螺纹接头。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个配有螺母的螺纹套筒，用于将缓冲支杆安装到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头;
- 一个自闭阀。
产品代码：209935
|
|
|
|

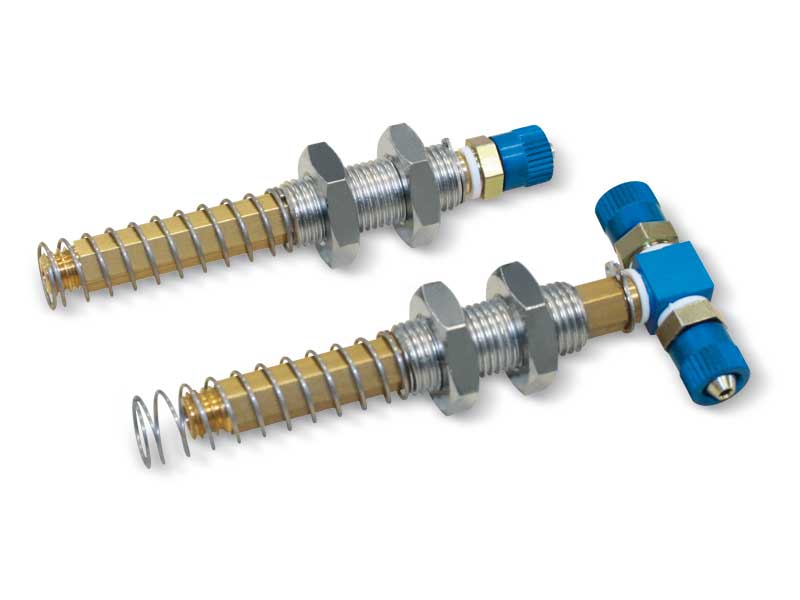

抗转动迷你吸盘缓冲支杆
技术特性与迷你吸盘缓冲支杆相同，区别在于具有六边形截面的黄铜支杆和六边形开孔的钢质导向衬套。
这种构造可避免支杆绕轴旋转，从而防止带接头的吸盘发生旋转。
适用于直径10 mm至60 mm的带有外螺纹或内螺纹接头的吸 盘，专门设计用于安装矩形、圆弧形和椭圆形吸盘。 由以下部件组成:
- 一根六角截面黄铜支杆;
- 一个配有螺母的螺纹套筒，用于将缓冲支杆安装到自动 化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持 恒定压力提升物体;
- 一个用于连接真空管的快插接头;
产品编号：209508 209528 209538
|
|
|
|

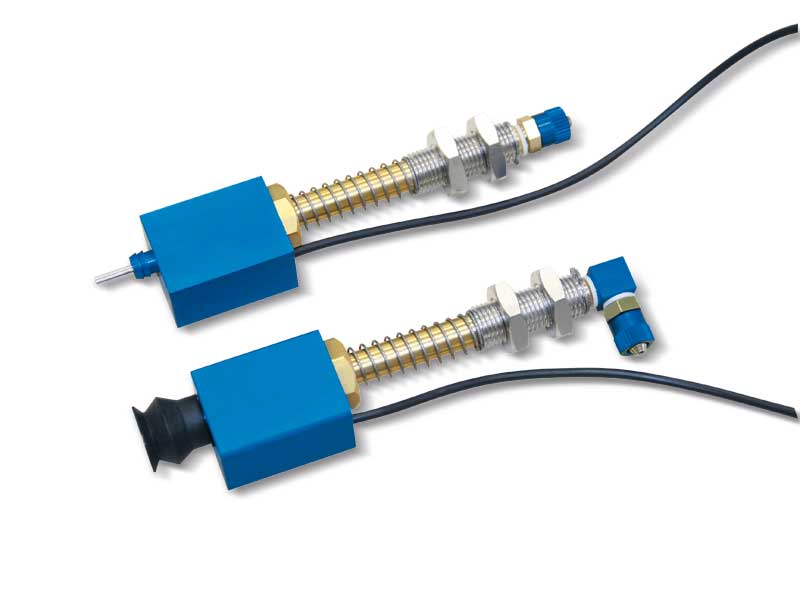

带磁感应器的迷你吸盘缓冲支杆
这种缓冲支杆与迷你吸盘缓冲支杆的技术特性相同。
配有一个磁感应器，每当吸盘与物体接触时就会发出信号给自动化设备。
由于这一特性，建议将此缓冲支杆用于计件机械手、装箱机以及所有需要绝对保证可以抓取到物体的场合。设计专用于抓取巧克力、零食、小面包和类似产品，目前制造的是本页所示的版本。
由以下部件组成：
- 一个用于固定吸盘的黄铜支杆；
- 一个配有螺母的螺纹套筒，用于将缓冲支杆安装到自动化设备上；
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体；
- 一个用于连接真空管的快插接头；
- 一个磁性传感器，配3米长的连接电缆；
- 一个阳极氧化铝制主体，用于保护磁性传感器。
产品编号：209902 209903
|
|
|
|

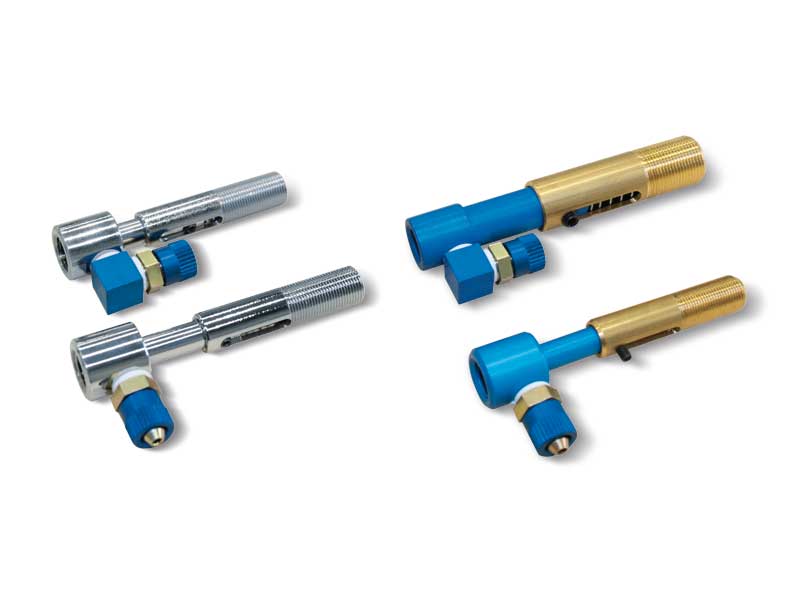

迷你吸盘固定支架
固定式吸盘杆旨在通过遍布螺纹套筒全长的螺纹来调节带支架吸盘的高度位置。两端为内螺纹，用于安装带支架的吸盘及转接头。
由以下部件组成:
- 一个配有螺母的螺纹衬套，用于将吸盘缓冲支杆安 装到自动化设备上;
- 一个用于连接真空管的快插接头.
产品编号： 207001 207005
|
|
|
|

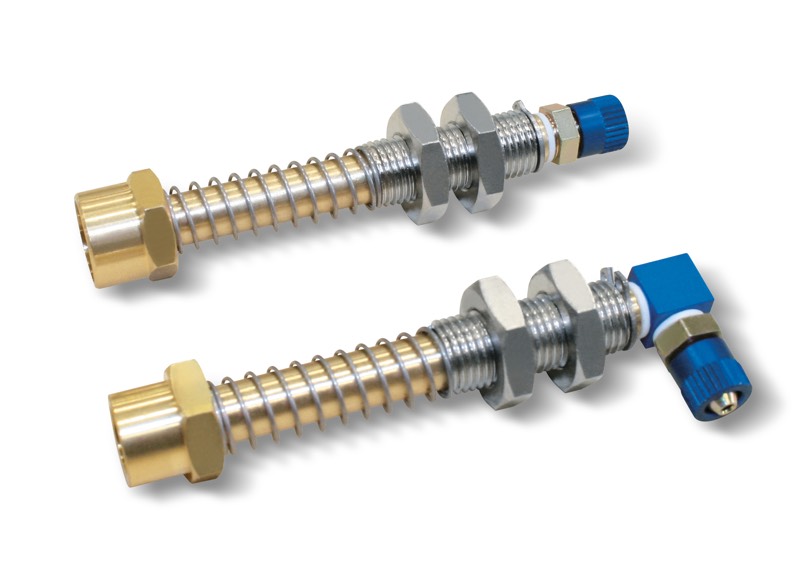

简易吸盘缓冲支杆
保证最大强度和耐用性的同时，以简单合理的方 式制造的简易吸盘缓冲支杆，由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个镀镍钢制螺纹套筒，配两个防摩擦衬套及 两个六角螺母，用于将吸盘缓冲支杆快速安装到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头。
产品编号：022510 022515 022724 023515 024510 024515 025020 021228 021265 011295 026515 027624 028020 028510 0211010 0211015 022023 023032 023050 021028M 021065M 021095M 021228M 021265M 011295M 025250 025335 025630
|
|
|
|

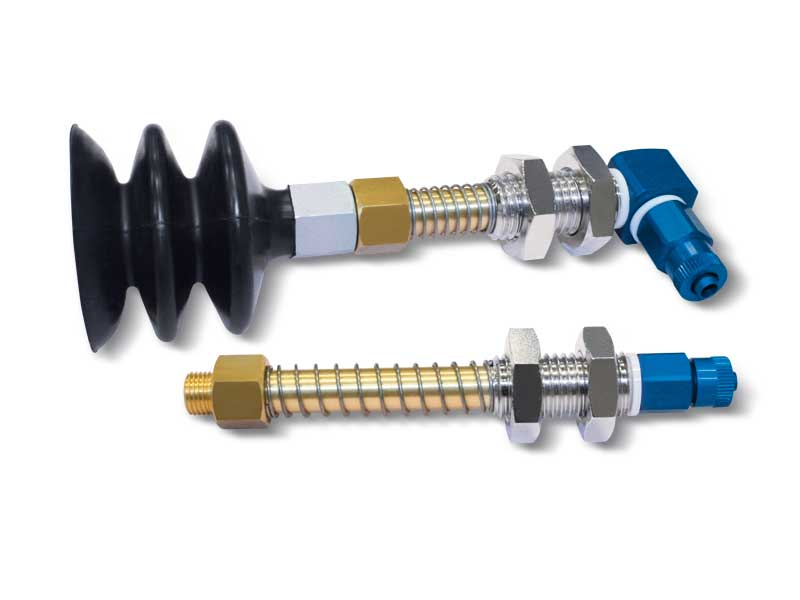

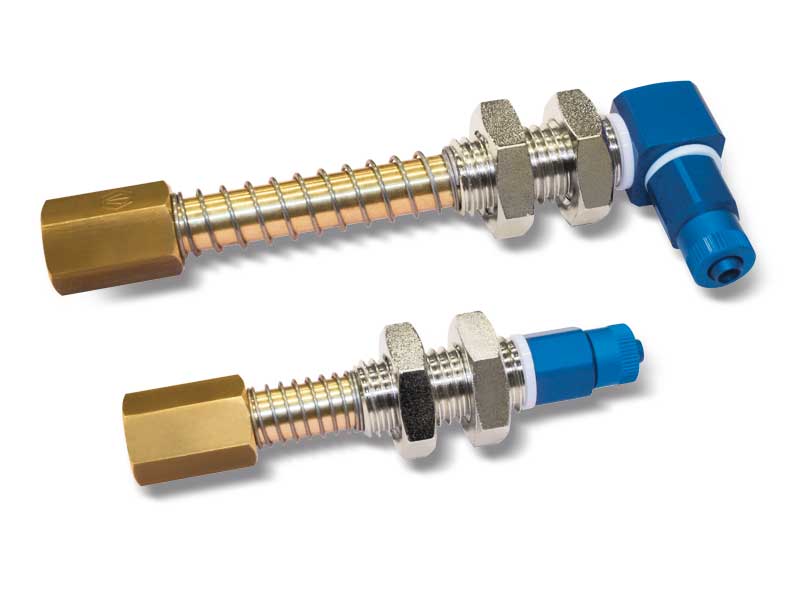

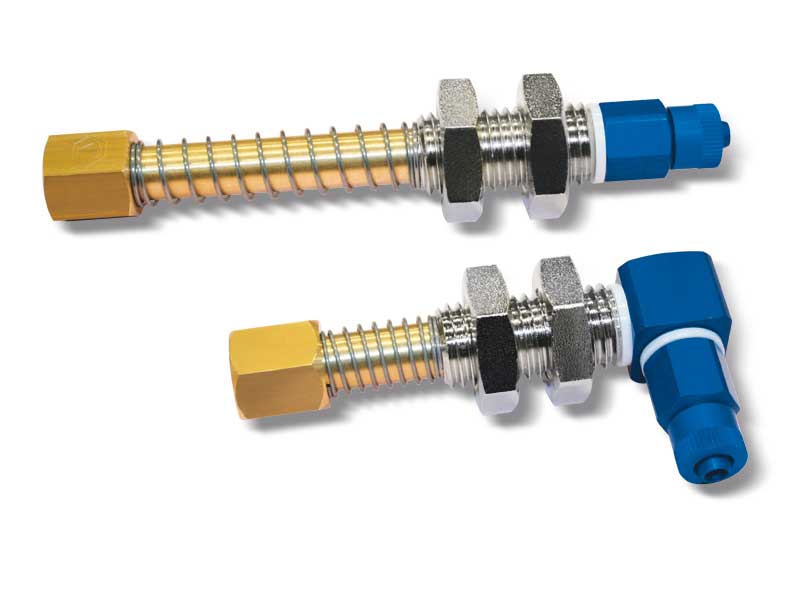

带有外螺纹和内螺纹接口的简易吸盘缓冲支杆
这些简易吸盘缓冲支杆具有与前面所述吸盘缓冲支杆相同的特性和性能，区别在于黄铜支杆的末端具有外螺纹或内螺纹，以便固定吸盘。
要组装到这些吸盘缓冲支杆上的吸盘必须具有适合的螺纹接头。
产品编号：020828 020865 020895 020828M 020865M 020895M 021028 021065 021095 021028M 021065M 021095M 021128 021165 021195 021128M 021165M 021195M 021228 021265 021295 021228M 021265M 021295M
|
|
|
|

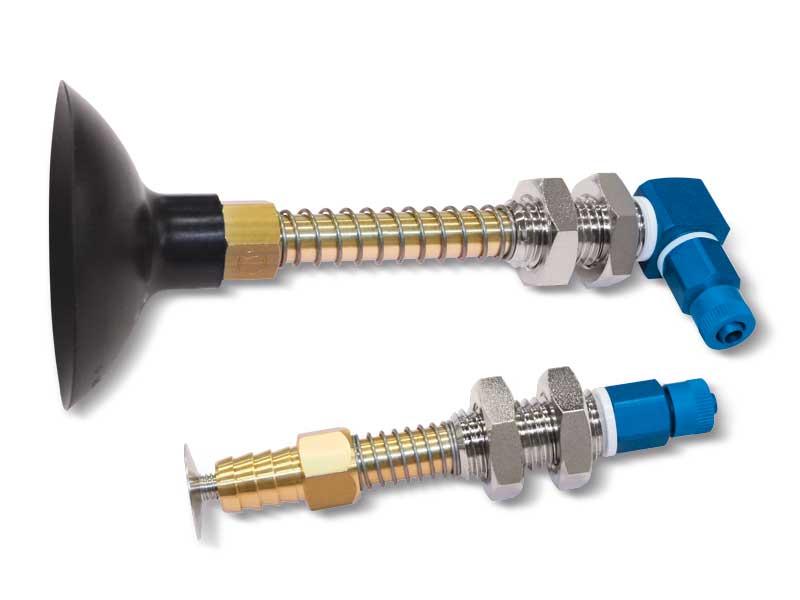

带柱塞阀的简易吸盘缓冲支杆
具有与简易吸盘缓冲支杆一致的机械特性，区别在于多了一个 固定在锥形阀上的柱塞阀，只有当吸盘接触到抓取的物体时才能打开真空通路产生真空。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个配有两个防摩擦衬套和两个六角螺母的镀镍钢制螺纹套筒，用于将缓冲支杆快速安装到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头; - 一个柱塞阀，与锥形阀固连。
产品编号：034510 036010 036515 038020 038510 038515 0311010
|
|
|
|
带柱塞阀的简易吸盘缓冲支杆，无弹簧
其功能与带柱塞阀的简易吸盘缓冲支杆相同，但其设计旨在用于无需提供补偿的应用场景中，因此取消了缓冲弹簧，也取消了用于固定到自动化设备的带螺母螺纹管以及快速接头。
这类吸盘缓冲支杆可直接安装到真空歧管上，为了快速安装，在顶部有外螺纹接头。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个柱塞阀，与锥形阀固连。
产品编号：034511 036011 036516 038021 038511 038516 0311011 035041
|
|
|
|
带内置自闭阀的简易吸盘缓冲支杆
除了具有简易, 吸盘缓冲支杆的所有技术特性外，该缓冲支杆还配 有一个内置的自闭阀。其作用是当吸盘没有接触到被抓取物体的表 面、没有有效抓持或者出现真空泄漏时，为防止整个真空系统中其 他吸盘真空度的降低，该阀会自动关闭。由此带来的优势显而易 见，即无需检查定位情况，也不需要禁用不与物体接触的吸盘。这 类吸盘缓冲支杆可以安装直径从10mm到50mm的吸盘，只要吸盘带有 1/8”GAS外螺纹接头。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个配有两个防摩擦衬套和两个六角螺母的镀镍钢制螺纹套筒，用于将缓冲支杆快速安装到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头;
- 一个自闭阀。
产品编号： 029928 029965 029995
|
|
|
|

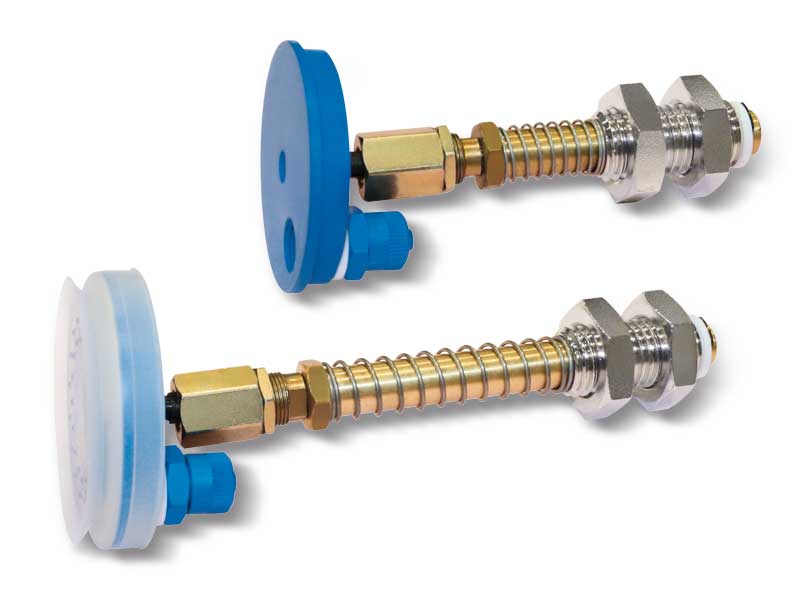

铰接型简易吸盘缓冲支杆
其功能与带柱塞阀的简易吸盘缓冲支杆相同，但其设计旨在用于无需提供补偿的应用场景中，因此取消了缓冲弹簧，也取消了用于固定到自动化设备的带螺母螺纹管以及快速接头。这类吸盘缓冲支杆可直接安装到真空歧管上，为了快速安装，在顶部有外螺纹接头。
由以下部件组成:
- 一个用于固定吸盘的黄铜支杆;
- 一个柱塞阀，与锥形阀固连。
产品编号：026520 028520 0211020 0211022
|
|
|
|

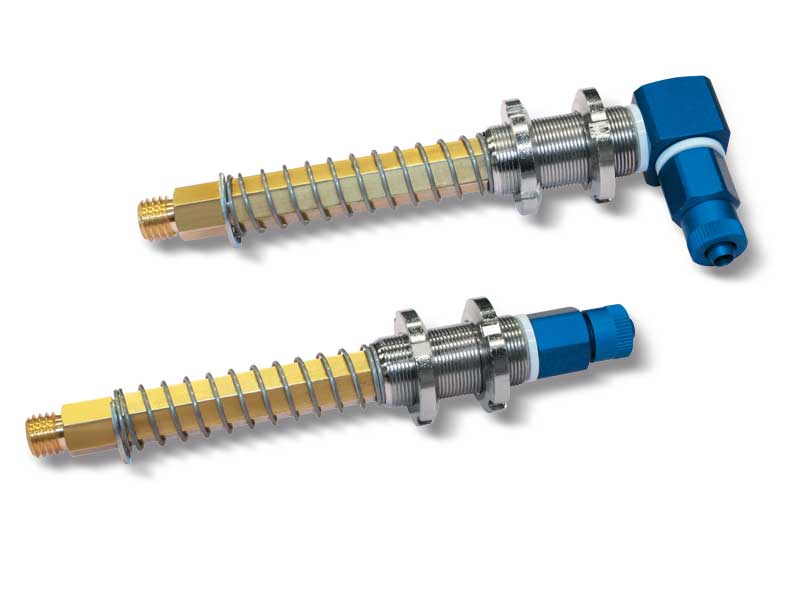

抗转动简易吸盘缓冲支杆
其技术特性与简易吸盘缓冲支杆相同，区别在于具有六边形截面的 黄铜支杆和六边形开孔的钢质导向衬套。 这种构造可避免支杆绕轴旋转，从而防止带接头的吸盘发生旋转。 适用于直径45 mm至110 mm的带有外螺纹或内螺纹接头的吸盘，专门 设计用于安装矩形、圆弧形和椭圆形吸盘。
由以下部件组成:
- 一根六角截面黄铜支杆;
- 一个具有外螺纹的内六角截面套筒，配锁紧环，用于将吸盘支杆安装到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头。
产品编号：029528 029565 029595 0295281/4 0295651/4 0295951/4
|
|
|
|

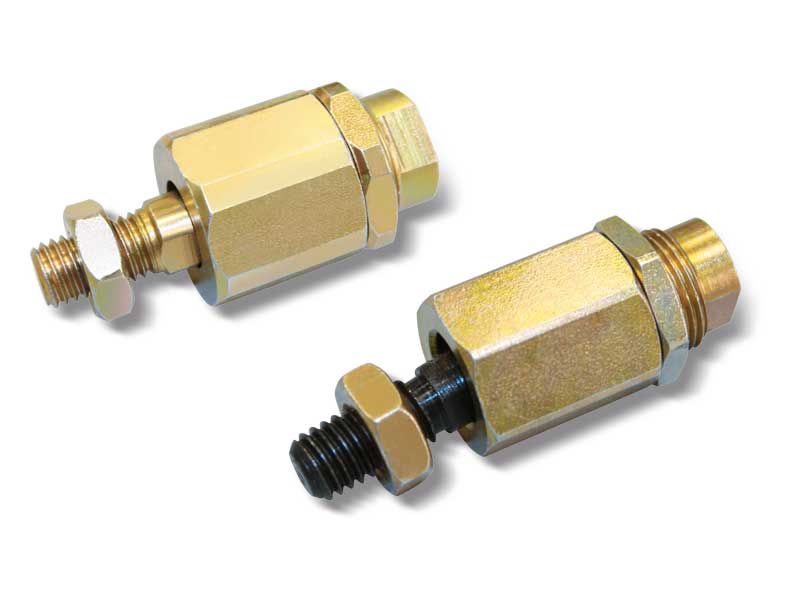

简易吸盘固定支架
固定式吸盘杆旨在通过遍布螺纹套筒全长的螺纹来调节带支架吸盘的高度位置。两端为内螺纹，用于安装带支架的吸盘及转接头。
由以下部件组成:
- 一个配有螺母的螺纹衬套，用于将吸盘缓冲支杆安装到自动化 设备上;
- 一个用于连接真空管的快插接头.
产品编号：029101 029105 029106
|
|
|
|

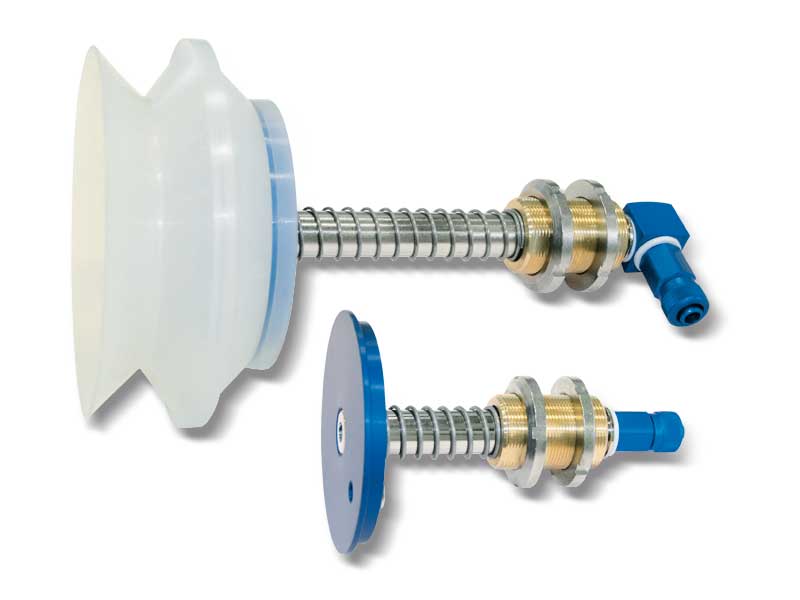

特殊吸盘缓冲支杆
其技术特性与简易吸盘缓冲支杆相同，区别在于具有六边形截面的 黄铜支杆和六边形开孔的钢质导向衬套。 这种构造可避免支杆绕轴旋转，从而防止带接头的吸盘发生旋转。 适用于直径45 mm至110 mm的带有外螺纹或内螺纹接头的吸盘，专门 设计用于安装矩形、圆弧形和椭圆形吸盘。
由以下部件组成:
- 一根六角截面黄铜支杆;
- 一个具有外螺纹的内六角截面套筒，配锁紧环，用于将吸盘支杆安装到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头。
产品编号：068510 068515 069024 0610040 0610010 0611015 0611024 0615010 0615036 0615015 0620010 0625010 0622010OF 0622010NF 0622010A 0630010 0635010 067542 0611030 0611058 0615074 0625030
|
|
|
|

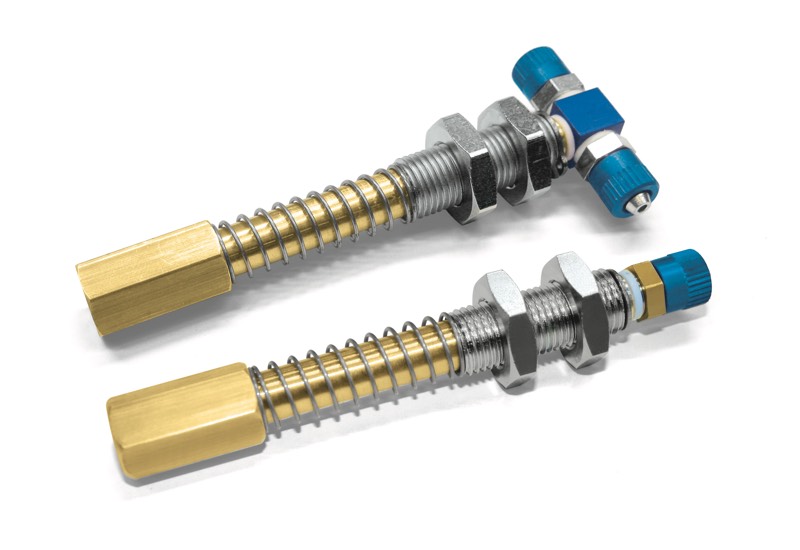

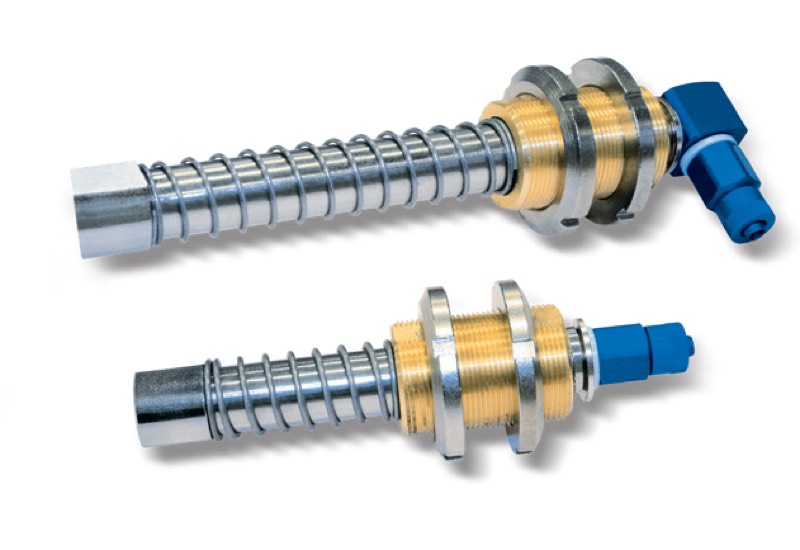

带有外螺纹和内螺纹接口的特殊吸盘缓冲支杆
产品编号：061255M 0612110M 061255 0612110 061155M 0611110M 061355M 0613110M 061455M 0614110M 061555M 0615110M
|
|
|
|
Special vacuum cup holders with plunger valve
具有与特殊吸盘缓冲支杆一致的机械特性，区别在于多了一 个固定在锥形阀上的柱塞阀，只有当吸盘接触到抓取的物体 时才能打开真空通路产生真空。
有了这些吸盘杆，就不再需要在真空管上安装旋塞了。 因 此，建议在并非所有吸盘都要与提升的物体接触的情况下使 用(或者因为物体不平整或不完整)。
由以下部件组成:
- 一个用于固定吸盘的镀镍钢支杆;
- 一个配有两个防摩擦套筒的黄铜螺纹衬套，配有两个用于将吸盘杆固定到自动化装置的套箍;
- 一个提升物体时可缓冲吸盘撞击的弹簧;
- 一个安全垫圈;
- 一个用于连接真空管的快插接头;
- 一个柱塞阀，与锥形阀固连。
产品编号：068520 068522 0611020 0611022 0615020
|
|
|
|

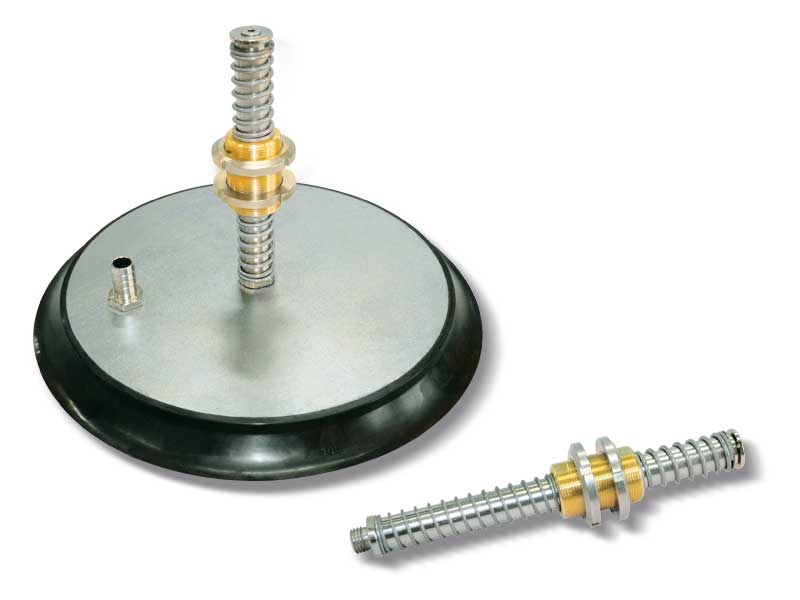

带柱塞阀的特殊吸盘缓冲支杆
具有与特殊吸盘杆一致的技术和机械特性;区别在于多了一个固定在 吸盘支架上的探测阀，只有当吸盘接触到需要提升的物体时才能打开 抽吸制造真空。
有了这些吸盘杆，就不再需要在真空管上安装旋塞了。 因此，建议在 并非所有吸盘都要与提升的物体接触的情况下使用(或者因为物体不平 整或不完整)。 所用的探测阀无需进行任何修改，可以应用于铰接式特殊吸盘杆。 特殊版构成如下:
- 一个用于固定吸盘的镀镍钢支杆;
- 一个配有两个防摩擦套筒的黄铜螺纹衬套，配有两个用于将吸盘杆固定到自动化装置的套箍;
- 一个提升物体时可缓冲吸盘撞击的弹簧;
- 一个安全垫圈;
- 一个用于连接真空管的快插接头;
- 一个柱塞阀。
产品编号：0615022 0630020 0635020
|
|
|
|

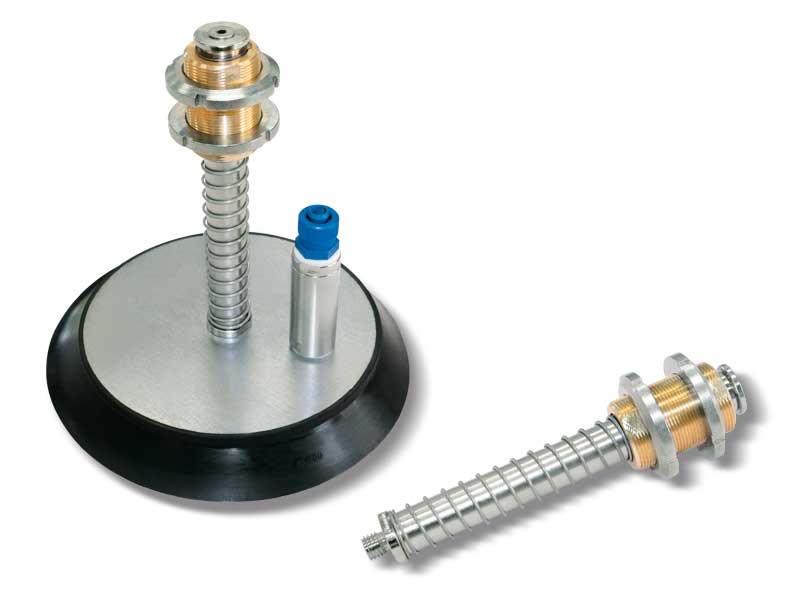

带内置自闭阀的特殊吸盘缓冲支杆
除了具有特殊, 吸盘缓冲支杆的所有技术特性外，该缓冲支杆还配有 一个内置的自闭阀。自动关闭阀的功能是，在吸盘未与要抓取的物体 表面接触时或在抓握错误或有大量漏气情况下自动关闭抽吸。 从而避免降低正常抓取的其他吸盘上的真空度。 由此带来的优势显而易见，使用此吸盘杆，未抓取的吸盘的定位和排 除不再有约束力。
这类吸盘缓冲支杆可以安装直径从85 mm到150 mm的吸盘，只要吸盘带 有3/8”GAS内螺纹接头。
由以下部件组成:
- 一个用于固定吸盘的镀镍钢支杆;
- 一个配有两个防摩擦套筒的黄铜螺纹衬套，配有两个用于将吸盘杆 固定到自动化装置的套箍。
- 一个提升物体时可缓冲吸盘撞击的弹簧;
- 一个安全垫圈;
- 一个用于连接真空管的快插接头;
- 一个自闭阀。
产品编号：069955 0699110
|
|
|
|

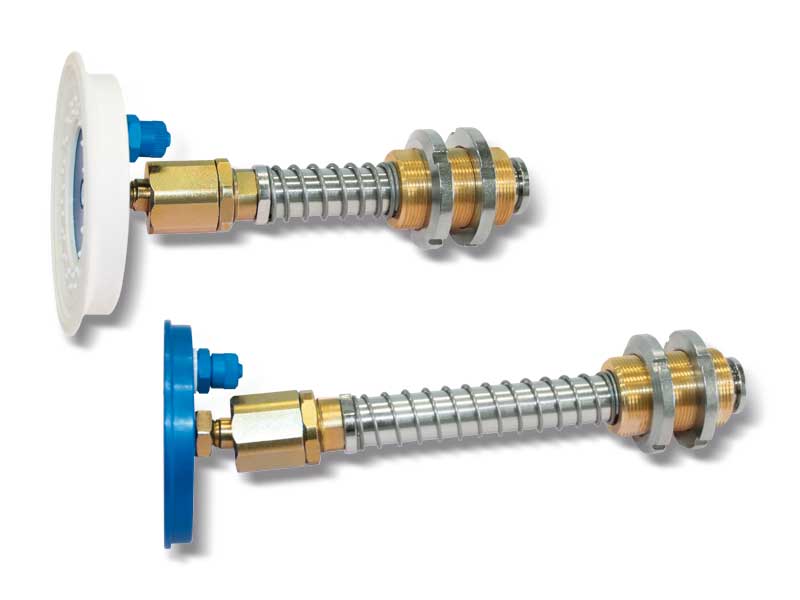

铰接型特殊吸盘缓冲支杆
采用硬化钢制成的特殊联轴节，这使得安装在这些吸盘杆上的扁平吸盘能够表面略微倾斜来适应要提升的物体，并校正在吸盘杆与用于自动化装置固定的支架之间可能出现的垂直误差。技术和机械特性与前面所述的特殊吸盘杆相同。
由以下部件组成:
- 一个用于固定吸盘的镀镍钢支杆;
- 一个配有两个防摩擦套筒的黄铜螺纹衬套，配有两个用于将吸盘杆固定到自动化装置的套箍。
- 一个提升物体时可缓冲吸盘撞击的弹簧;
- 一个安全垫圈;
- 一个用于连接真空管的快插接头。
- 一个镀锌钢铰接头。
产品编号：0611012 0611017 0615012 0615017 0620012 0625012 0622012OF 0622012NF 0622012A 0630012 0635012
|
|
|
|

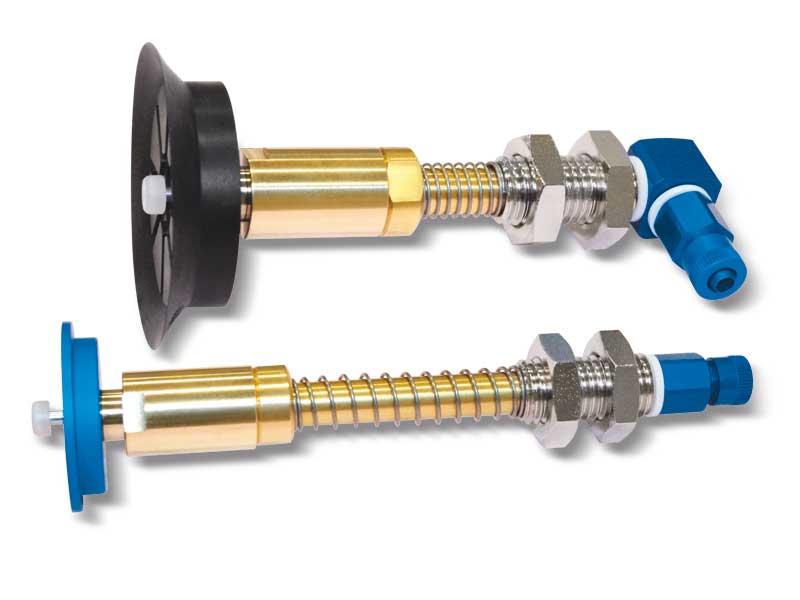

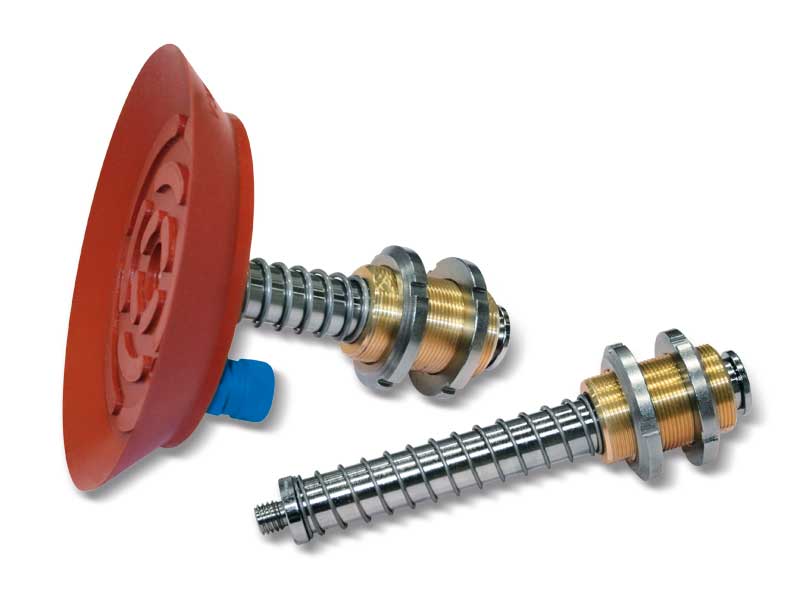

带内置铰接头的特殊吸盘缓冲支杆
本页所示的特殊铰接式吸盘杆在吸盘支架中具有联轴节 轴套，能够使得整体尺寸减小，且不改变其性能。其构 成如下:
- 带有挠性接头的镀镍钢制支杆;
- 一个配有两个防摩擦套筒的黄铜螺纹衬套，配有两个 用于将吸盘杆固定到自动化装置的套箍;
- 一个提升物体时可缓冲吸盘撞击的弹簧;
- 一个安全垫圈;
- 一个用于连接真空管的快插接头;
- 一只用于安装吸盘且带真空连接的铝制支架。
产品编号：0611032 0615032
|
|
|
|

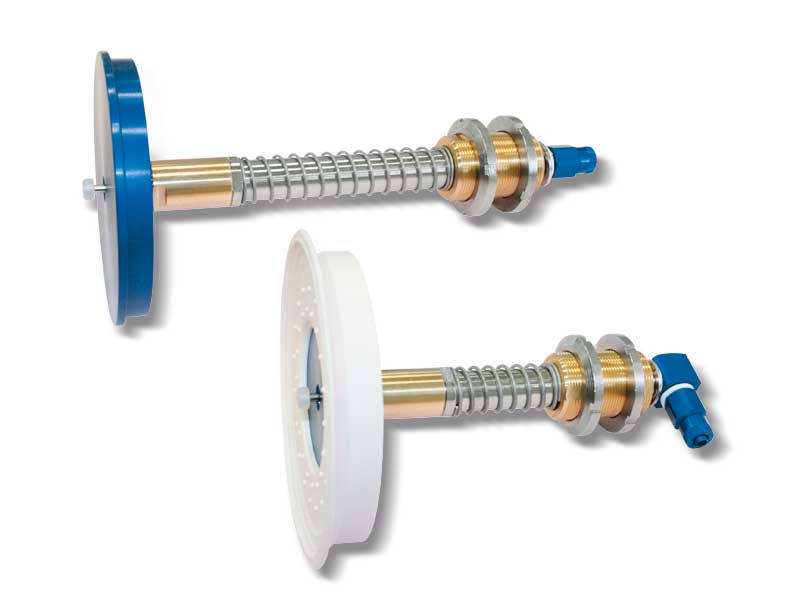

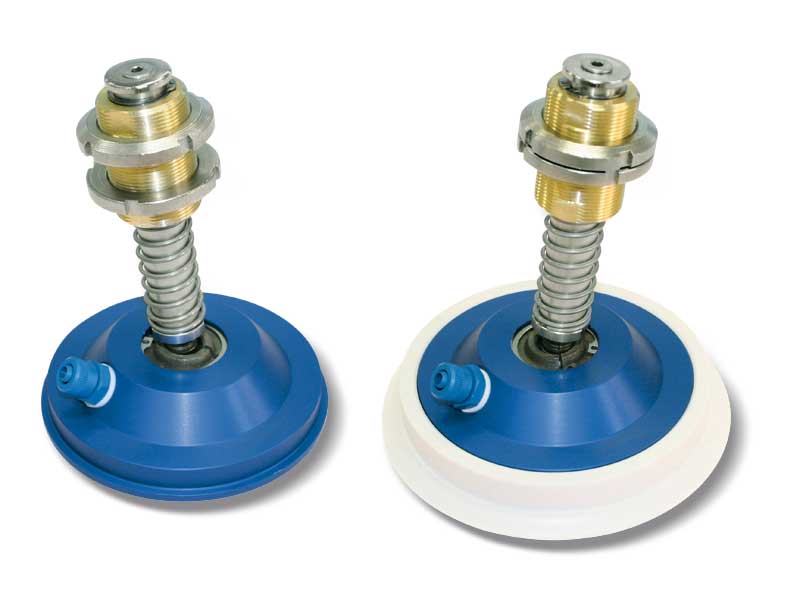

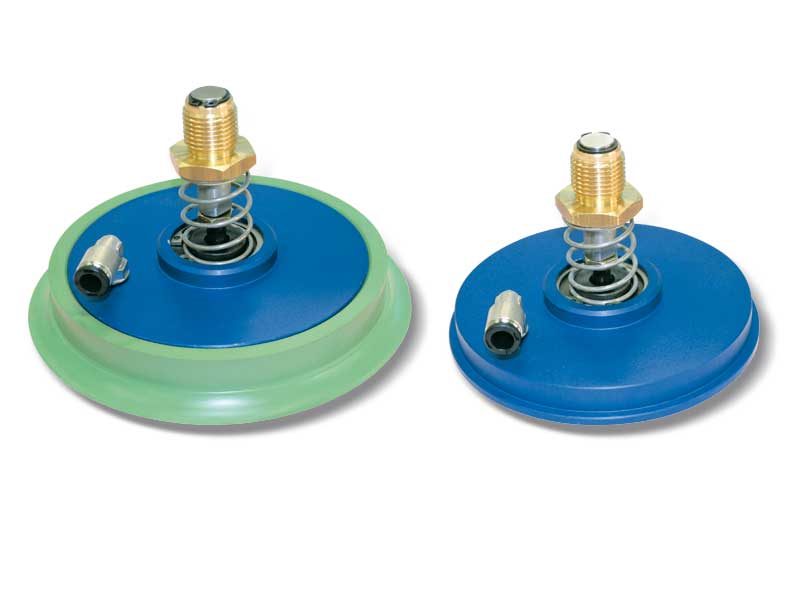

短行程铰接型特殊吸盘缓冲支杆
吸盘在搬运大理石板和玻璃板时可在水平与垂直位置之间进行转换。为减短力臂并降低旋转过程中的滑移，我们设计出这款具有缩减弹簧行程的铰接式特殊吸盘杆。
其技术特性与前述型号相同，但由于将挠性接头集成于吸盘支架内、缩短钢制支杆并改进了黄铜套筒以便直接拧装到自动化设备上，从而使外形尺寸大幅减小。
此外，固定在支架上的防滑塑料垫最终可防止被抓取的物体发生滑移。
由以下部件组成:
- 一根带球面部分的钢制支杆;
- 一个黄铜螺纹衬套，用于将吸盘缓冲支杆固定到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时 的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的90°可旋转快插接头;
- 一个用于安装吸盘且带球面座和真空连接的铝制支架。
- 塑料防滑垫
产品编号：0611042 0612742 0615042
|
|
|
|

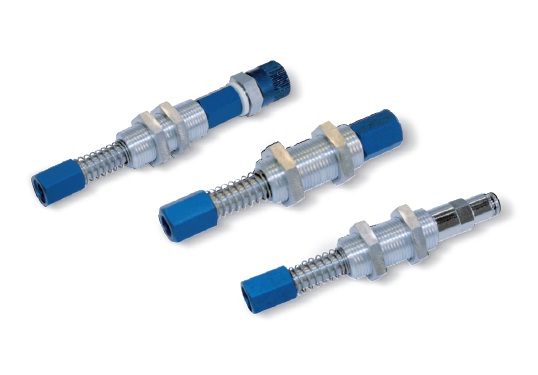

带内置弹簧和母接头的防旋转吸盘缓冲支杆
内置弹簧的防旋转吸盘缓冲支杆是一种铝制部件，专为抓持和搬运系统的高性能应用而设 计。铝合金结构兼具轻量化与高强度的特性，而防旋转机构可在运行过程中防止吸盘或连 接件发生意外旋转，从而确保作业的精度与稳定性。弹簧嵌于主体内，可有效保护弹性机 构免受冲击、灰尘及污染物影响，保证动作响应平稳且一致 。 内部通道截面积较大，可实现充足的真空流量，即使在大尺寸吸盘上，也能支持快速的吸 附与释放循环。由于配备长度为90mm长的螺纹衬套，安装调节范围尤为宽广，可实现精准 定位，并适应不同距离和安装配置。滑动衬套采用塑料材质，确保运动顺畅、安静，并降 低了维护需求，有助于延长装置的使用寿命。 该吸盘缓冲支杆不仅功能先进，而且还保持着紧凑的外形尺寸，便于集成在空间受限的设 备中，或对部件尺寸要求较高的应用场景中。系统配备两只KM7型锁紧螺母，可在安装过 程中提供可靠而稳定的固定效果。公、母螺纹接口设计使其能够快速、便捷地连接至系统 中，适配多种机械配置。 上述特性使该吸盘缓冲支杆非常适用于机器人应用、拾放系统、工业自动化 以及所有对精度、可靠性和调节便捷性有较高要求的场合。
产品编号：VCH12M36 VCH12F36
|
|
|
|

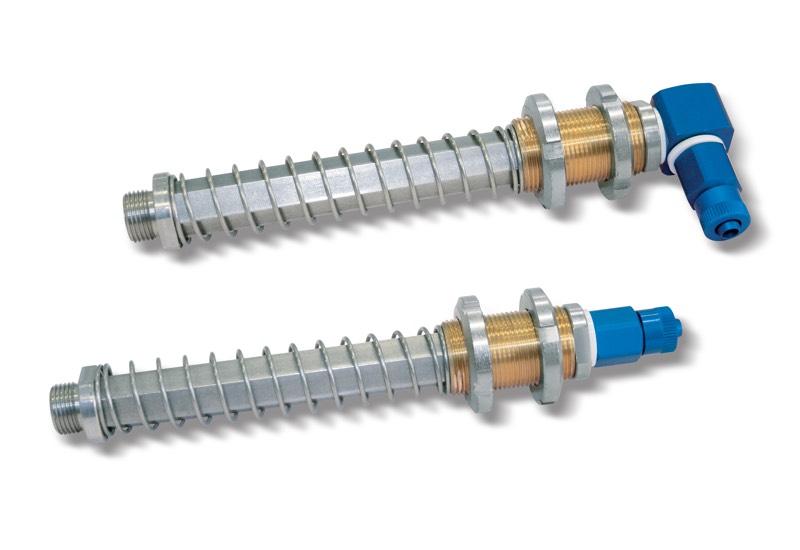

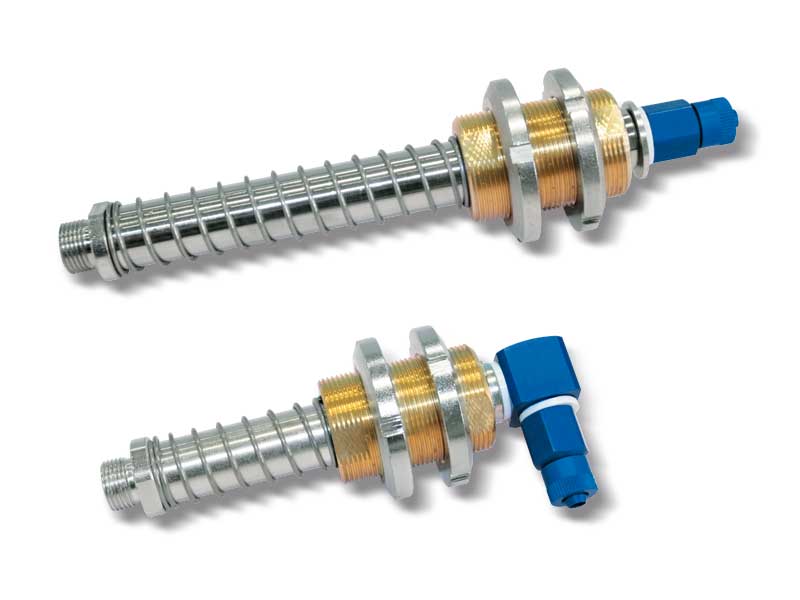

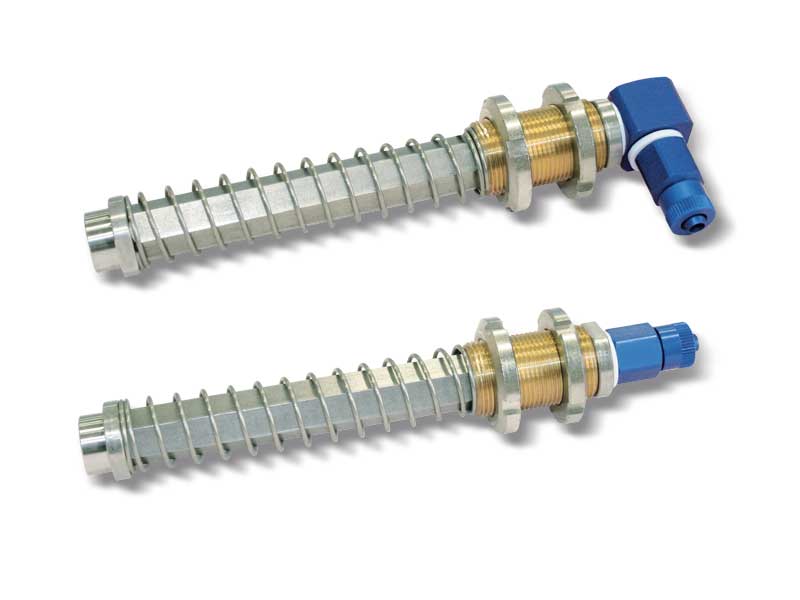

不锈钢防旋转特殊吸盘缓冲支杆
为机器人汽车制造领域而设计，其提供的出色解决方案用以解决工业各领域中真空输送机上可能出现的抓取和操作问题。
与之前所述的特殊吸盘杆特性相同，区别之处在于其六角形截面的不锈钢阀杆和带六角形孔的黄铜驱动衬套。
这种构造避免阀杆在其轴线上旋转，从而防止其上安装的吸盘旋转。
驱动衬套配有两个带细螺纹的套箍，以确保将吸盘杆精确地固定到自动化装置上。另外，阀杆两端为不锈
钢材质，带公螺纹或母螺纹，并且可以互换。一端拧上直插式管接头用于连接抽吸管;另一端则安装带支
架的吸盘。
适用于直径从40 mm至200 mm的带有公螺纹或母螺纹支 架的吸盘，但它们是专门为安装长方形、凹形和椭圆 形吸盘而设计的。
由以下部件组成:
- 一根六角截面不锈钢支杆;
- 一个内六角截面黄铜螺纹套筒，配两只锁紧环，用于将吸盘缓冲支杆固定到自动化设备上;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头;
产品编号：065580 065581 065582 0611080 0611081 0611082 065590 065591 065592 065593 065594 065595 065596 0611090 0611091 0611092 0611093 0611094 0611095 0611096
|
|
|
|

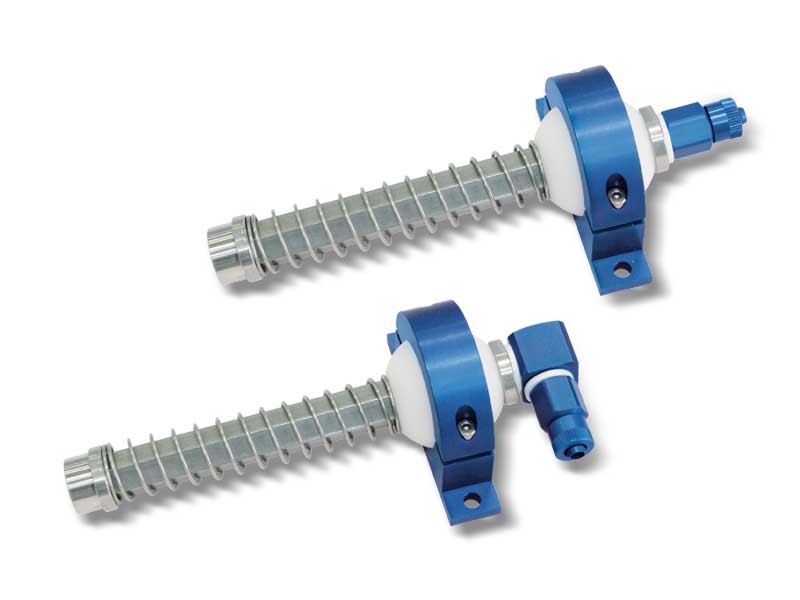

带可调向球形支架的防旋转特殊吸盘缓冲支杆
除具有之前所述的防旋转特殊吸盘杆的特性外，这类吸盘杆还具有一个尼龙球形联轴节，可以将吸盘定位并保持在所需位置。
用于固定到自动化装置的固定支架由铝制成，分为通过螺钉拧紧的两部分，可以将球形联轴节锁定，从而将吸盘杆保持在适当的位置上。
适用于直径从40 mm至200 mm的带有公螺纹或母螺纹支架 的吸盘，但它们是专门为安装长方形、凹形和椭圆形吸 盘而设计的。
由以下部件组成:
- 一根六角截面不锈钢支杆;
- 一个可调向尼龙球形接头，内六角截面;
- 一个用于固定到自动化设备的铝制支架;
- 一个弹簧，可缓冲吸盘与物体接触时的冲击，同时保持恒定压力提升物体;
- 一个用于连接真空管的快插接头。
产品编号：0655100 0655101 0655102 06110100 06110101 06110102 0655110 0655111 0655112 0655113 0655114 0655115 0655116 06110110 06110111 06110112 06110113 06110114 06110115 06110116
|
|
|
|

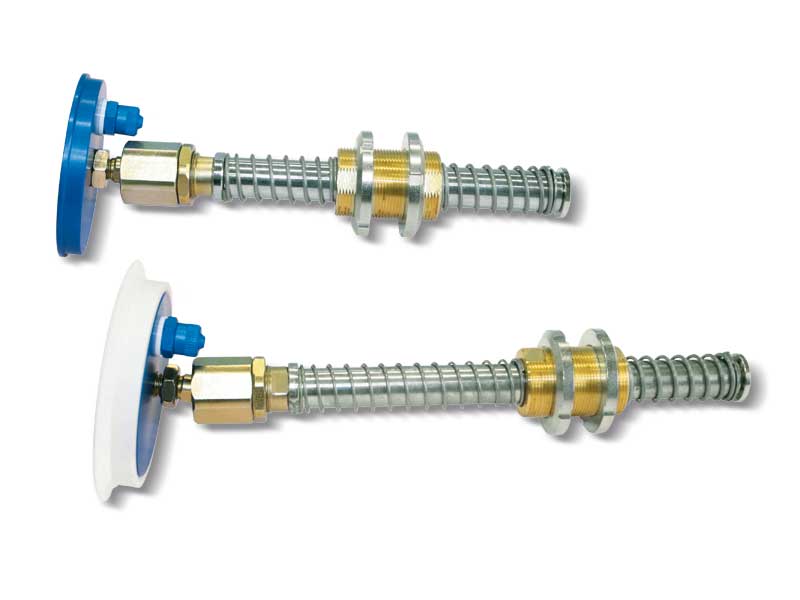

双弹簧特殊吸盘缓冲支杆
前面所述的所有特殊吸盘缓冲支杆也可以提供双弹簧版本。在该配置中，吸盘缓冲支杆的固定套筒位于两个弹簧之间:下方弹簧用于缓冲吸盘与物体接触时产生的冲击，上方弹簧用于吸收套筒与吸盘支杆末端部位的碰撞，并在提升阶段确保吸盘逐步受载。该方案特别推荐用于搬运非常重、刚性大且平面度较差的物体情形。
由以下部件组成:
- 一个用于固定吸盘的镀镍钢支杆;
- 一个配有两个防摩擦套筒的黄铜螺纹衬套，配有两个用于将吸盘杆固定到自动化装置的套箍。
- 两个弹簧用于降低并分散冲击:一个用于缓冲吸盘 与待抓取物体的冲击，另一个用于降低套筒与吸盘支杆末端部位的碰撞冲击。
- 一个安全垫圈;
- 一个用于连接真空管的快插接头。
产品编号：068513 068517 0611013 0611016 0615013 0615018 0620013 0625013 0622013OF 0622013NF 0622013A 0630013 0635013
|
|
|
|
双弹簧铰接型特殊吸盘缓冲支杆
采用硬化钢制成的特殊联轴节，这使得安装在这些吸盘杆上的扁平吸盘能够表面略微倾斜来适应要提升的物体，并校正在吸盘杆与用于自动化装置固定的支架之间可能出现的垂直误差。
吸盘杆的固定衬套位于两个弹簧之间:下面的弹簧在对接过程中可以缓冲吸盘与要提升物体的碰撞;而另一个弹簧用于缓冲衬套与吸盘杆端部的碰撞，以及在提升过程中逐渐加载吸盘。
当要提升的物体非常重，粗糙或不平整时，特别推荐使用这些吸盘杆。
由以下部件组成:
产品编号：0611014 0611018 0615014 0615019 0620014 0625014 0622014OF 0622014NF 0622014A 0630014
|
|
|
|

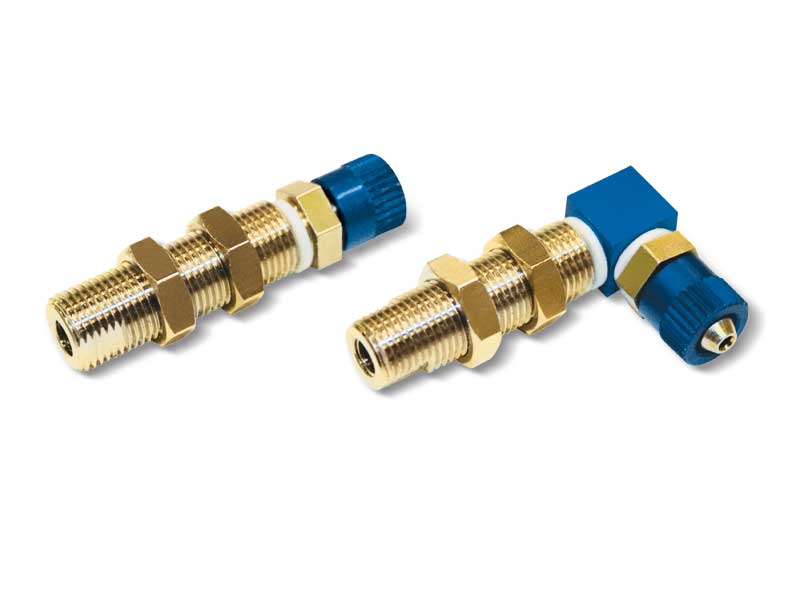

带有外螺纹和内螺纹接口的特殊吸盘缓冲支杆
固定式吸盘杆旨在通过遍布螺纹套筒全长的螺纹来调节带支架吸盘的高度位置。两端带螺纹，用于安装带支架的吸盘及转接头。
由以下部件组成:
- 一个配有两个锁紧盘的螺纹衬套，用于将吸盘缓冲 支杆安装到自动化设备上;
- 一个用于连接真空管的快插接头。
产品编号：067090 067091 067092 067093 067094 067095 067096 067080 067081 067082
|
|
|
|
球形挠性接头
我们生产的球形万向接头采用镀锌AVP钢制造。 安装在吸盘缓冲支杆上后，可起到弥补吸盘与物 体表面之间偏移、正交方向和平整度方面的误 差。
产品编号：GSM8 GSM12 GSM16
|
|
|
|

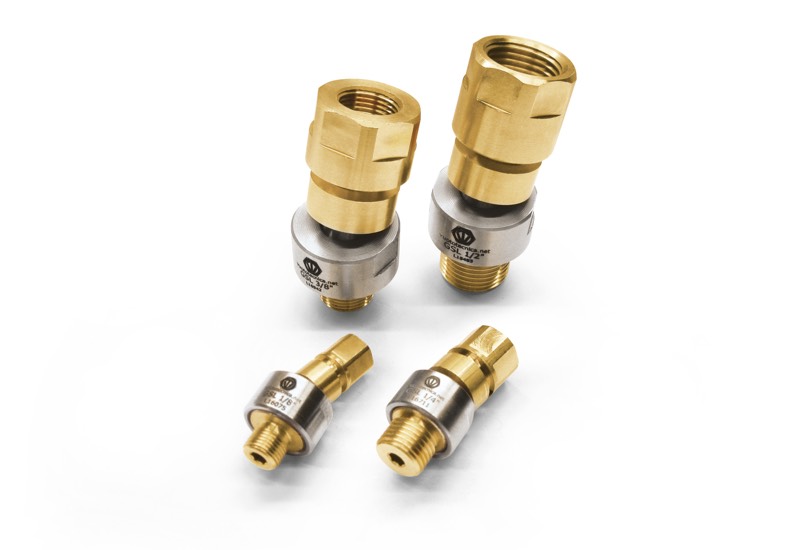

带轴向真空连接的球形挠性接头
该系列挠性接头设计用于安装在具有支撑块的吸盘上，特别是那些扁平或唇边很小的吸盘，以使它们易于适应不完全平行的抓取物体的表面，或校正缓冲支杆与自动化设备固定支座之间可能出现的垂直误差。
真空连接是轴向的，并通过始终与球形挠性接头接触的特殊密封圈来保证密封。
安装在该接头上的吸盘可在其轴线上自由旋转360°，并且最多可倾斜15°。
接头完全由黄铜制成，只有球形销及其固定环形螺母由不锈钢制成。
可以通过内螺纹或外螺纹连接固定在吸盘上。
产品编号：GSL1/8 GSL1/4 GSL 3/8 GSL1/2
|
|
|
|

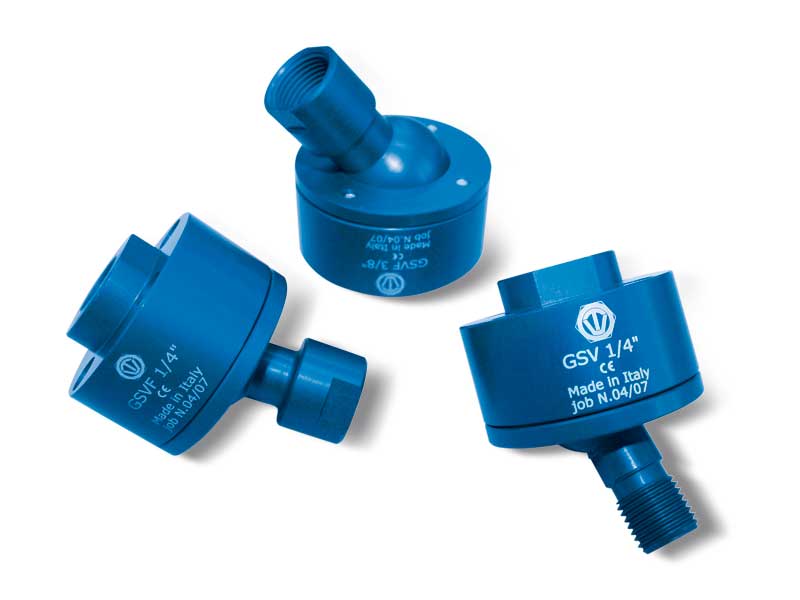

带轴向真空连接的可定位挠性接头
阳极氧化铝制成的可定位挠性接头允许安装在其上的吸盘做360°度旋转，最大倾斜度35°，以便正确适应抓取物体的表面，同时确保通过挠性接头的真空度和完美的密封性。
产品编号：GSV1/8 GSV1/4 GSV3/8 GSVF1/8 GSVF1/4 GSVF3/8
|
|
|
|
吸盘缓冲支杆固定支座

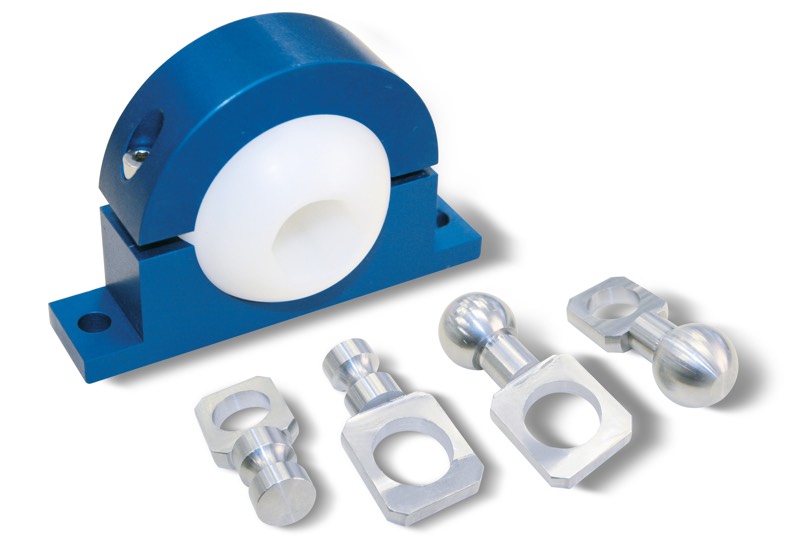

本页所述的前两个支座由不锈钢制成，适合通过开槽圆柱销或球形销将吸盘缓冲支杆固定到自动化设备
上，其安装座应位于自动化设备中。第三种支座为铝质，由两个部分构成，相互之间通过螺钉连接而锁定塑料球形挠性接头，从而将吸盘缓冲支杆保持在适当位置上。
产品编号：00FCH10 00FCH11 00FCH20 00FCH21 FCH16
|
|
|
|

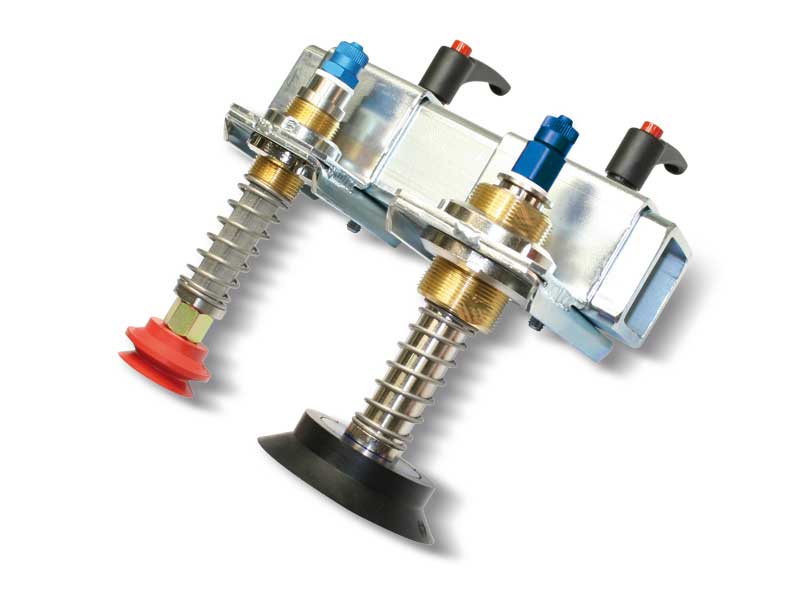

吸盘缓冲支杆固定支座
本页及下页所述的支座由镀锌钢板制成，用于将各种类型的吸盘缓冲支杆固定到自动化设备上，通常由一个方形截面的管架构成。
具备的螺钉或手柄用于将支座快速锁定在所需位置。
产品编号：SFP01 SFP02 SFP03 SFP04 SFP05 SFP06 SFP07
|
|
|
|
