吸式过滤器

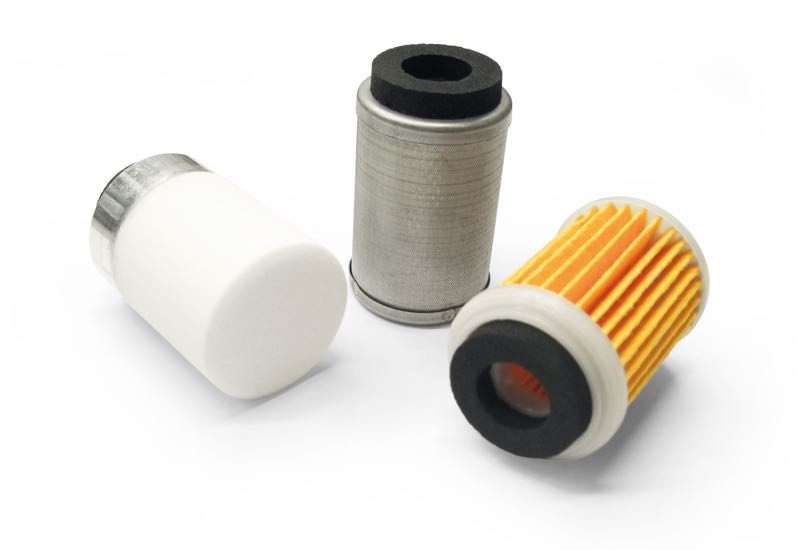

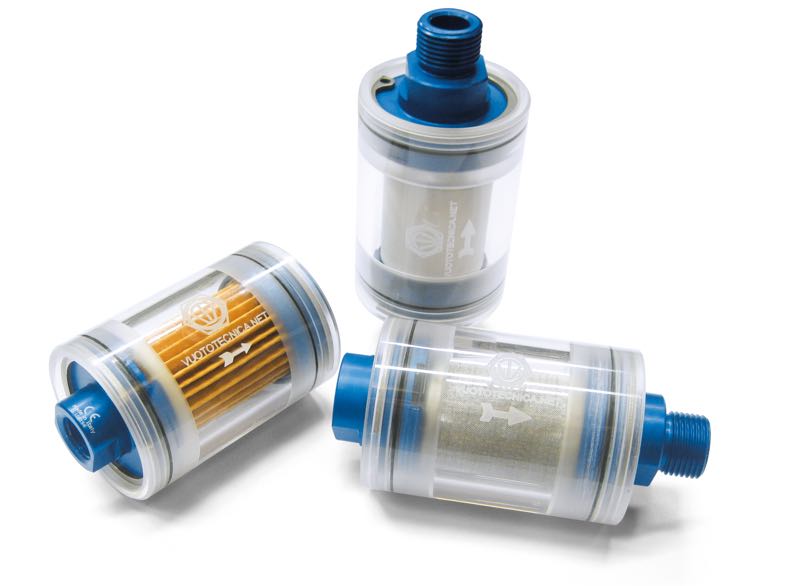

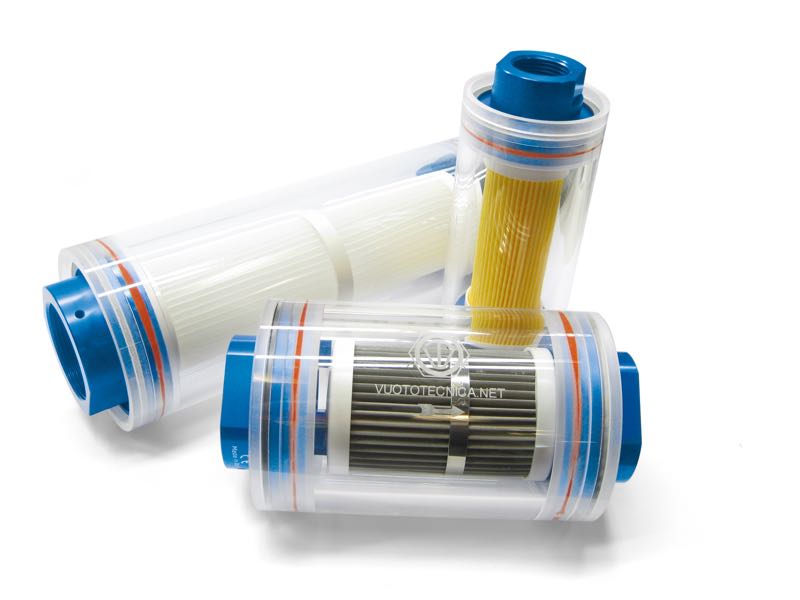

纸质滤芯的FCL直通型真空过滤器

纸质滤芯的FCL直通型真空过滤器

这是小型的直通型过滤器,能够过滤杂质和非常细小的粉尘,对流量的干扰几乎可以忽略。由于其尺寸较小,可以直接安装在真空管上,靠近作用端(吸盘,真空抓持系统或类似的系统等),用于分级过滤以及对系统的所有抽吸点进行更好的视觉控制。
由透明有机玻璃的圆柱体组成,以两个阳极氧化铝法兰封闭,该法兰由卡环固定,其中设有密封圈与内螺纹或外螺纹连接;内含经过特殊处理过的纸滤芯,过滤精度为7μ,经过褶叠以增加过滤面积。只需拆下两个法兰之一即可检查过滤器。由于含有纸质过滤元件,建议不要在有水蒸汽、油蒸气或冷凝物的情况下使用这些过滤器。
技术特性
工作压力:0.5 ~ 3000 mbar abs
流体温度:-20 ~ +60 °C
过滤精度:7 μ
产品编号:FCL1 FCL2 FCL3 FCL1M FCL2M FCL3M FCL1MF FCL2MF FCL3MF

Image zoom
top of page go down
FCL型过滤器的纸质滤芯

FCL型过滤器的纸质滤芯

下文所述的滤芯适用于FCL型过滤器。
该滤芯采用经过特殊处理的纸制成,过滤精度为7μ,褶叠以增加其表面积,并包裹在两个塑料法兰上。
适合过滤杂质和极细的粉末;当吸入的流体中存在水蒸汽、油蒸气或冷凝物时,不建议使用。
产品编号:00FCL03

5.02
TraceParts上的CAD文件
Image zoom
top of page go down

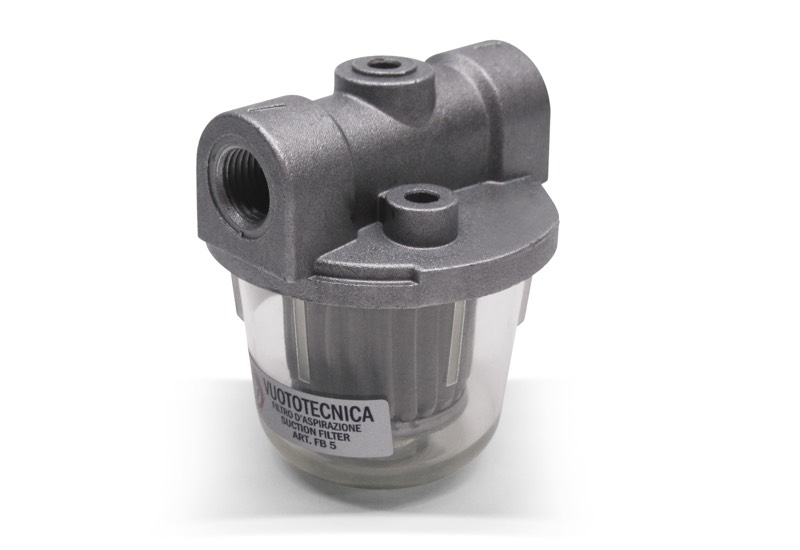

FB型金属滤芯真空过滤器

FB型金属滤芯真空过滤器

防止杂质进入真空泵是确保其最佳运行和长寿命的基本要求。
该系列的过滤器可达到此目的,安装在真空泵的吸入口或设备的管道线上。该过滤器结构简单,设计合理,具有用于安装的螺纹接口和易于打开的盖子,可快速清洁滤芯。FB 5型号的盖子和外壳均采用压铸铝制成,FB 10和FB 20型号的盖子和外壳则由透明塑料材料(醋酸纤维素)制成,特别耐冲击。
标配滤芯为波纹不锈钢网,过滤精度为60μ;根据要求,可以提供100或300μ过滤精度的滤芯。
各种过滤器型号的流量范围在5到300 m3/h之间。
技术特性
工作压力:0.5 ~ 3000 mbar abs
流体温度:带铝制外壳的过滤器为 -20 ~ +90 °C
带透明塑料外壳的过滤器为 -20 ~ +50°C
过滤精度:60 μ
产品编号:FB5 FB10 FB20 FB20A FB28 FB30 FB40 FB50 FB60

Image zoom
top of page go down

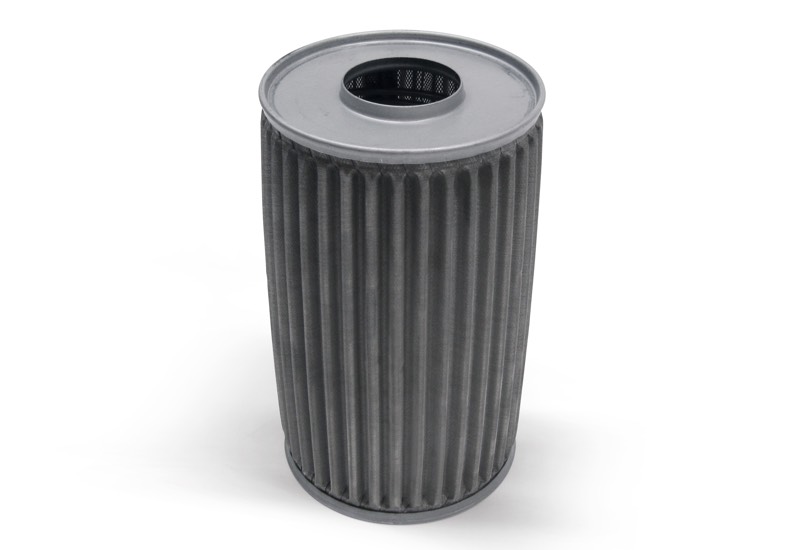

FB型过滤器的不锈钢网滤芯

FB型过滤器的不锈钢网滤芯

本页所述的滤芯适用于FB型真空过滤器。
标配滤芯由波纹不锈钢网制成,过滤精度为60μ,可根据要求,提供过滤精度为100或300μ的同类滤芯。
即使存在水蒸汽、油蒸气或冷凝物的情况下,也适合过滤吸入流体中所含的杂质;当需要过滤非常细小的粉末时,不建议适用。
产品编号:00FB03 00FB13 00FB22 00FB34 00FB45 00FB52

5.11
TraceParts上的CAD文件
Image zoom
top of page go down

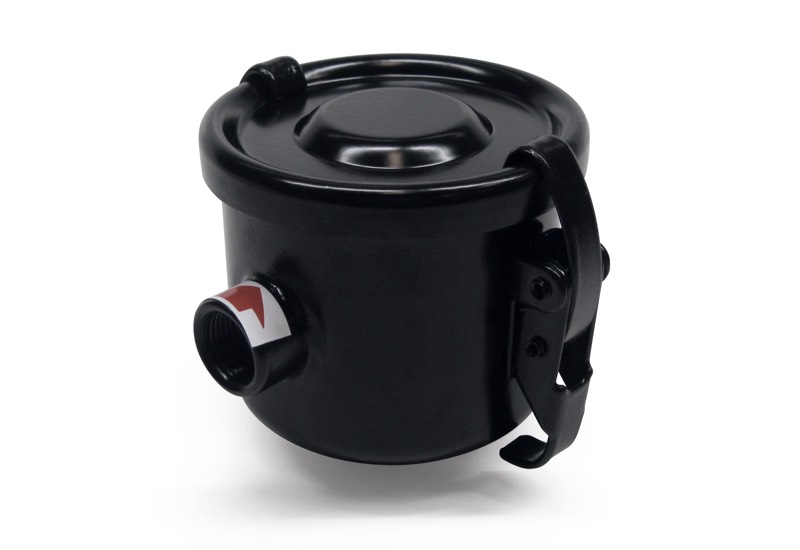

纸滤芯的FC型真空过滤器

纸滤芯的FC型真空过滤器

这是一款为使真空泵在多尘的环境中也能正常工作而设计的过滤器,可安装在真空泵的吸入口,能够过滤非常细小的或极细的灰尘,对流量的干扰几乎可以忽略。
滤芯采用经过特殊处理的纸制成,过滤精度为5-7 μ,经褶叠以增加表面积,容器内有坚固的双层钻孔衬板。滤芯的容器以及盖子均由钢
板制成,并涂有特殊处理油漆防止氧化。
盖子和容器之间的密封圈确保了两个元件之间的完美真空密封;外壳上配有扣环,便于快速打开盖子以检查或更换滤芯。
由于含有纸质过滤元件,建议不要在有水蒸汽、油蒸气或冷凝物的情况下使用这些过滤器。
技术特性
工作压力:0.5 ~ 2000 mbar abs
流体温度:-20 ~ +60 °C
过滤精度:5 ÷ 7 μ
产品编号:FC10 FC20 FC25 FC30 FC35 FC38 FC55 FC40 FC50 FC60 FC80 FC100

Image zoom
top of page go down

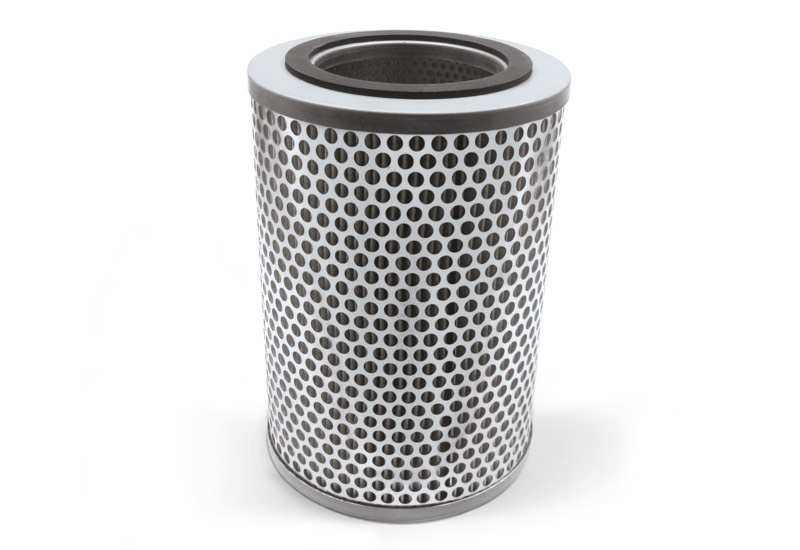

FC型过滤器的纸质滤芯

FC型过滤器的纸质滤芯

本页所述的滤芯适用于FC型真空过滤器。
该滤芯采用经过特殊处理的纸制成,过滤精度为5-7 μ,经褶叠以增加表面积,容器内有坚固的双层钻孔衬板。
适合过滤极细的粉末;当吸入的流体中存在水蒸汽、油蒸气或冷凝物时,不建议使用。
产品编号:00FC04 00FC08 00FC15 00FC22 00FC24 00FC33 00FC29 00FC34

Image zoom
top of page go down

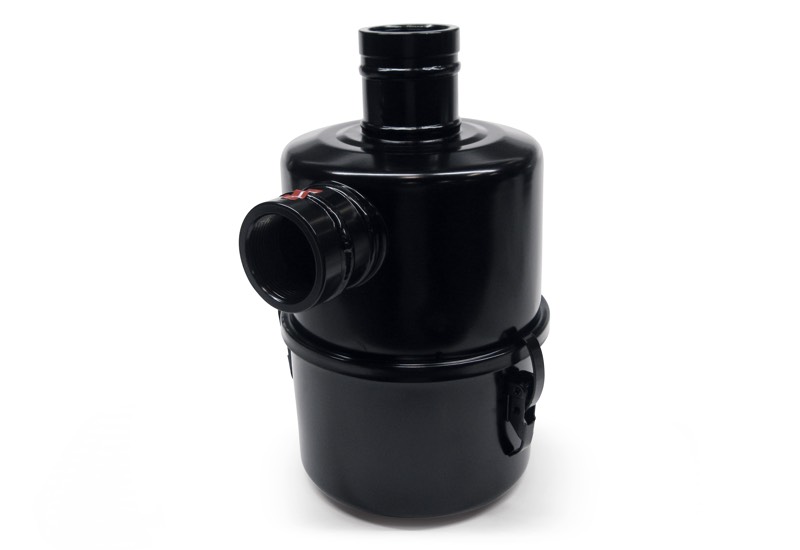

FO型油浴真空过滤器

FO型油浴真空过滤器

在大量非常细小的或感触不到粉尘的工作条件下,传统的真空过滤器要求具有很高过滤精度的滤芯,这样一来除降低其自主性外,还会显著地降低真空泵的抽吸能力。
为了克服该缺点,我们开发了该款油浴式真空过滤器。
这些过滤器的主要特征是能够有效过滤油中最细微且感触不到的粉尘,而不会降低真空泵的抽吸流量。
油浴式过滤器由耦合在一起的钢板盖和钢板外壳组成,配有插入式密封圈和夹紧扣环。
在过滤器内,除了油杯外,还有两个钢丝网滤芯,其中一个可拆卸和清洗,另一个是固定的;扣环可确保快速打开进行清洁。
可使用任何类型的油液,甚至废油,只要其仍具有最低的粘度即可;最理想的是真空泵所使用的同类机油。
不建议在干式真空泵上使用油浴真空过滤器。
目前可提供流量最大至300 m3/h 的过滤器。
技术特性
工作压力:0.5 ~ 2000 mbar abs
流体温度:-20 ~ +90 °C
过滤精度: ≤1 μ
产品编号:FO20 FO30 FO50 FO60

5.18
TraceParts上的CAD文件
Image zoom
top of page go down

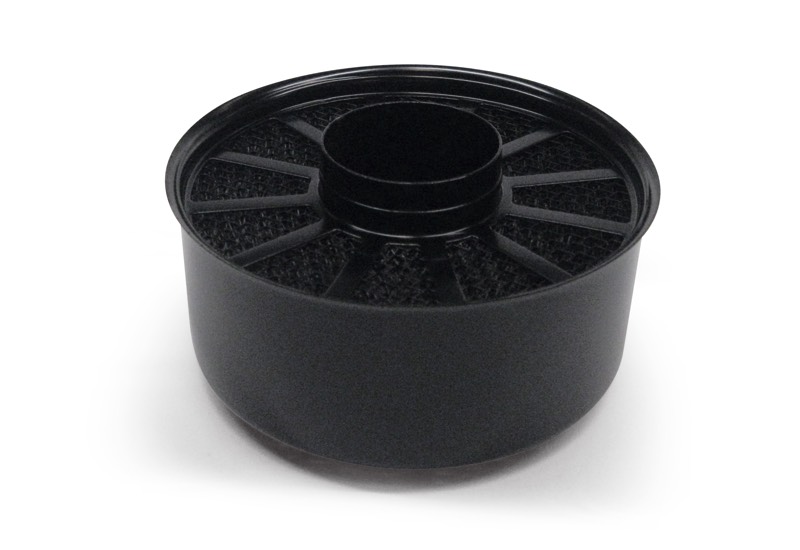

FO型过滤器的钢丝网滤芯

FO型过滤器的钢丝网滤芯

本页所述的滤芯适用于FO型油浴真空过滤器。
滤芯由压制成型的钢丝网制成,内有坚固的双层钻孔衬板。
其作用是过滤混合在滤油内的极细或感触不到的灰尘。
产品编号:00FO04 00FO09 00FO14 00FO19

5.19
TraceParts上的CAD文件
Image zoom
top of page go down

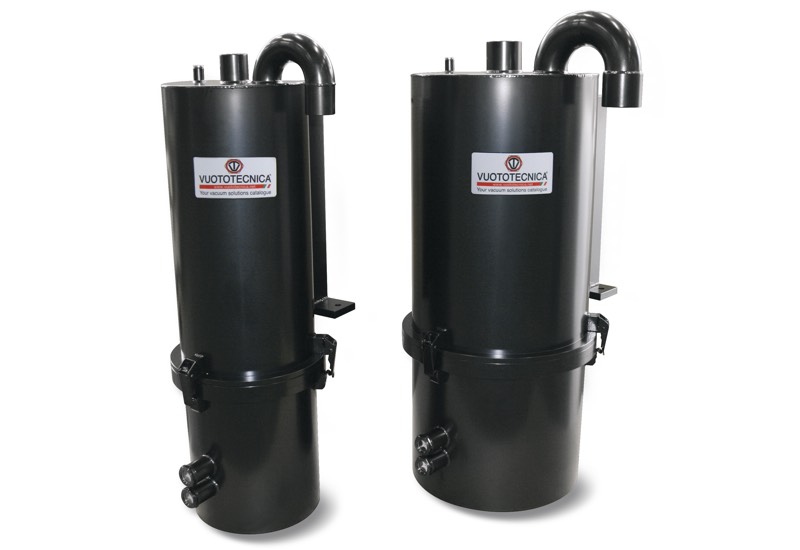

高自主性的FO型油浴式真空过滤器

高自主性的FO型油浴式真空过滤器

在具有非常细小的或感触不到粉尘的工作条件下,传统的真空过滤器要求具有很高过滤精度的滤芯,这样一来除降低其自主性外,还会显著地降低真空泵的抽吸能力。
为了克服该缺点,我们开发了该款油浴式真空过滤器。
这些过滤器的主要特征是具有极高的自主性,能够有效过滤油中最细微且感触不到的粉尘,而不会降低真空泵的抽吸流量。
油浴式过滤器由耦合在一起的钢板盖和钢板外壳组成,配有插入式密封圈和夹紧扣环。
在过滤器内,除了大号的油杯外,还有两个可拆卸清洗的钢丝网滤芯,扣环可确保快速打开进行清洁。
两个指示灯可检查油位和堵塞程度。
可使用任何类型的油液,甚至废油,只要其仍具有最低的粘度即可;
最理想的是真空泵所使用的同类机油。
不建议在干式真空泵上使用油浴真空过滤器。
目前可提供流量200和300 m3/h 的过滤器。
技术特性
工作压力:0.5 ~ 2000 mbar abs
流体温度:-20 ~ +90 °C
过滤精度:≤1 μ
油量:
FO 160 - lt 6.3
FO 300 - lt 12.5
产品编号:FO160 FO300

5.20
TraceParts上的CAD文件
Image zoom
top of page go down

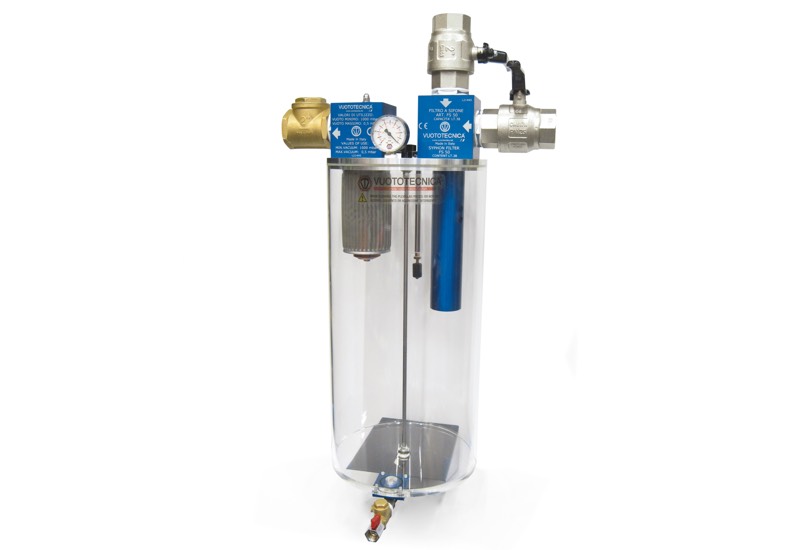

FS型虹吸式过滤器

FS型虹吸式过滤器

这些过滤器的功能是过滤吸盘或真空抓持系统吸入的杂质和液体,以防止其进入真空泵。
它们由以下部件组成:
- 透明有机玻璃圆柱形容器,盖板可打开,便于检查和清洁。
- 在吸入口上有一个止回阀,可防止在真空泵停止运作时,空气回流到过滤器中。
- 安装在真空过滤器上的不锈钢网滤芯,过滤精度为60μ,以过滤灰尘和固体杂质
- 一个两通手动阀,用于切断设备真空。
- 一个两通手动阀,用于恢复过滤器内部的大气压。
- 一个可直接读取过滤器真空度的径向真空表。
- 一个磁性液位开关,当吸入的液体超过安全水平时,可停止真空泵的运作。
- 一个与设备连接的刚性硬管,将吸入的空气和液体输送到容器底部。
- 一个安装在过滤器底部的止回阀,每次恢复过滤器内部的大气压时,可自动排出所吸入的液体和杂质。
- 一个安装在上述止回阀的塞子,允许手动排出液体。
- 一个坚固的金属支架,用于将过滤器固定在墙上。
技术特性
工作压力:0.5 ~ 1000 mbar abs
流体温度:-5 ~ +50°C
过滤精度:60 μ
产品编号:FS5 FS10 FS20 FS25 FS30 FS50

5.21
TraceParts上的CAD文件
Image zoom
top of page go down

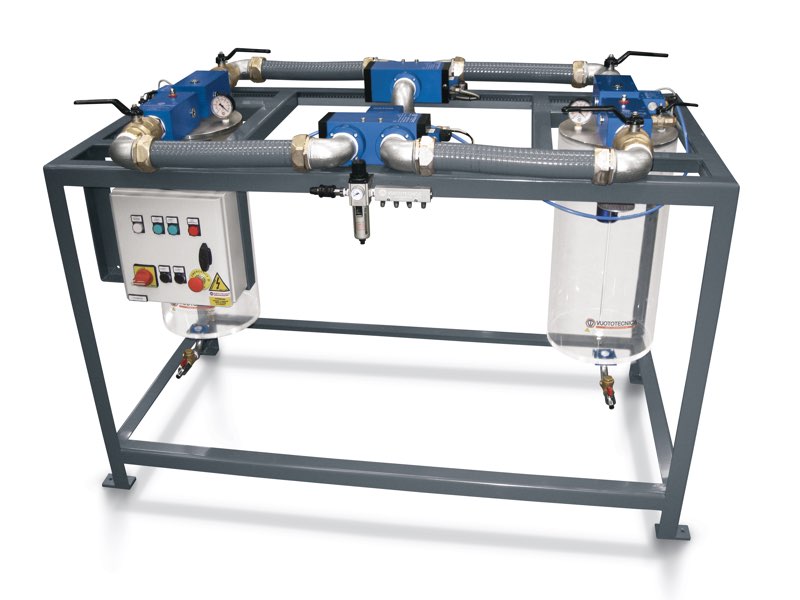

带自动旁路的虹吸式过滤系统,FS 50 BP和FS 60 BP

带自动旁路的虹吸式过滤系统,FS 50 BP和FS 60 BP

该系统由两个虹吸过滤器组成,开始工作时,由1号过滤器启动而2号过滤器不工作,当吸入的液体到达液位开关的浮子时,FS 50 BP型号通过1”1/2三通真空截断电磁阀,FS 60 BP型号通过2”三通真空截断电磁阀,自动切换两个过滤器,使过滤器2进行抽吸。
通过安装在过滤器1盖子上的½”三通电磁阀将大气引入过滤器1,从而可以通过过滤器底部带水龙头的止回阀自动排出积聚的液体。在预设时间后排出液体(此操作可以计时)后,电磁阀将返回其初始位置,通过连接到主真空管的小软管重新在过滤器内部产生真空。
这种方案的优点是,当两个过滤器之间发生吸气交换时,设备的真空度不会降低;当液体到达过滤器2液位开关的浮子时就会发生此切换,同时重复上述操作。
该过滤系统包括:
- 2个有机玻璃虹吸式过滤器,配备铝盖和全部配件,每个过滤器具有38升容量。
- 2个先导式三通气体真空电磁阀,一个是1”1/2,对于FS 50 BP型号为07 06 13;
一个是2”GAS,对于FS 60 BP型号为07 08 13。
- 2个½” GAS先导式三通气体电磁阀,型号07 03 13。
- 4个用于截断真空的两通手动阀,1” 1/2 GAS,对于FS 50 BP型号为13 07 10,以及2”GAS,对于FS 60 BP型号为13 08 10。
- 2个用于引入大气的 ½”GAS两通手动阀,型号13 03 10。
- 1个安装在专门的水密金属盒中的电气开关,电压为230V/50 Hz单相电。
- 1个喷漆钢支架,用于组装上述所有组件。
所有在抽吸液中存在大量液体时且不能停机的情况下,建议使用带自动旁路的虹吸过滤系统,从而可排放出传统虹吸过滤器不能排放的吸入液体。
技术特性
工作压力:0.5 ~ 2000 mbar abs
流体温度:-5 ~ +50°C
过滤精度:60 μ
产品编号:FS50BP FS60BP

5.22
TraceParts上的CAD文件
Image zoom
top of page go down

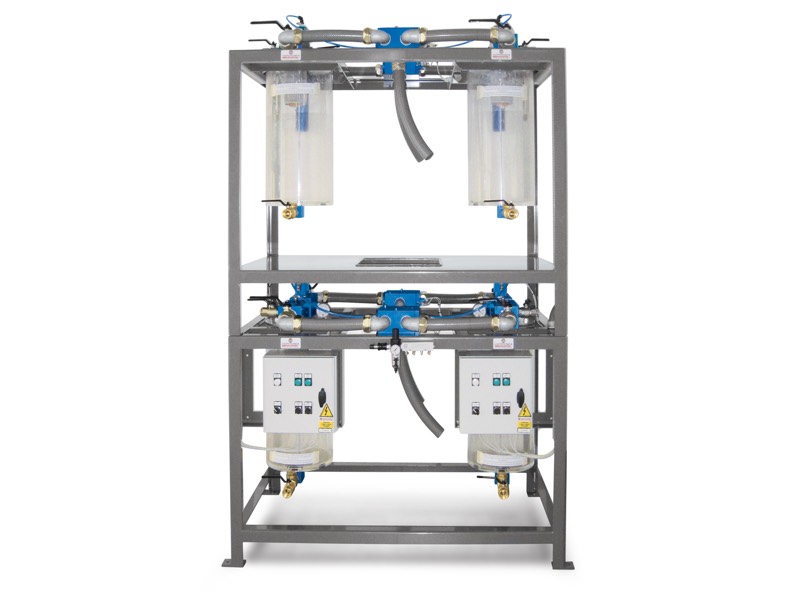

特殊过滤器

特殊过滤器

产品编号:2FS50BPM1 GAFL01M1

5.23
TraceParts上的CAD文件
Image zoom
top of page go down

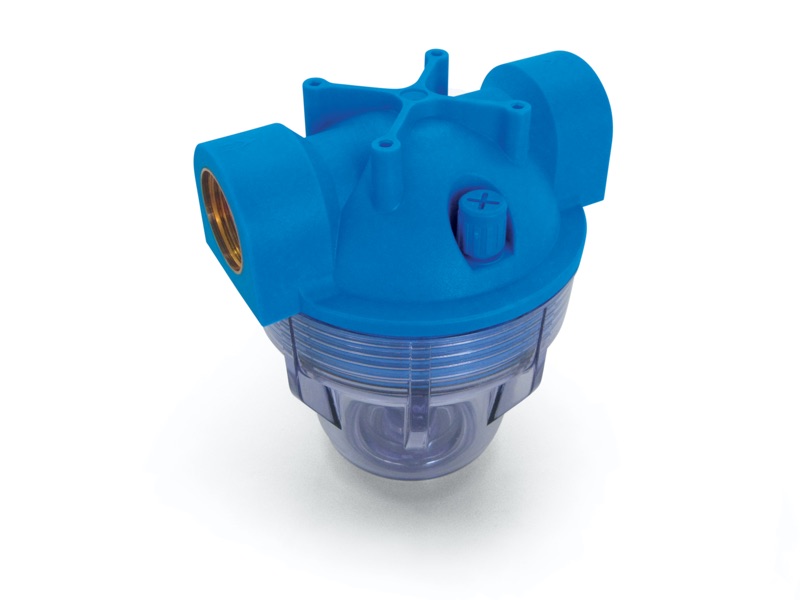

FP系列耐压密封滤芯容器

FP系列耐压密封滤芯容器

FP系列的容器适用于耐压密封型滤芯,由拧紧在一起的透明塑料容器和蓝色塑料盖板组成,其间夹有密封垫圈。型号后的数字表示所需滤芯的长度,以英寸为单位。
滤芯可以从三种不同的材料中选择:
褶纸、褶叠的聚丙烯网和AISI 304不锈钢网。
下页图示的是耐压密封滤芯,以及相关尺寸、所用的材料以及每个滤芯的过滤精度。
技术特性
工作压力:0.5 ~ 9000 mbar abs
吸入流体的温度:-10 ~ 45 °C
产品编号:FP25/4 FP30/4 FP25/7 FP30/7 NP

5.24
TraceParts上的CAD文件
Image zoom
top of page go down

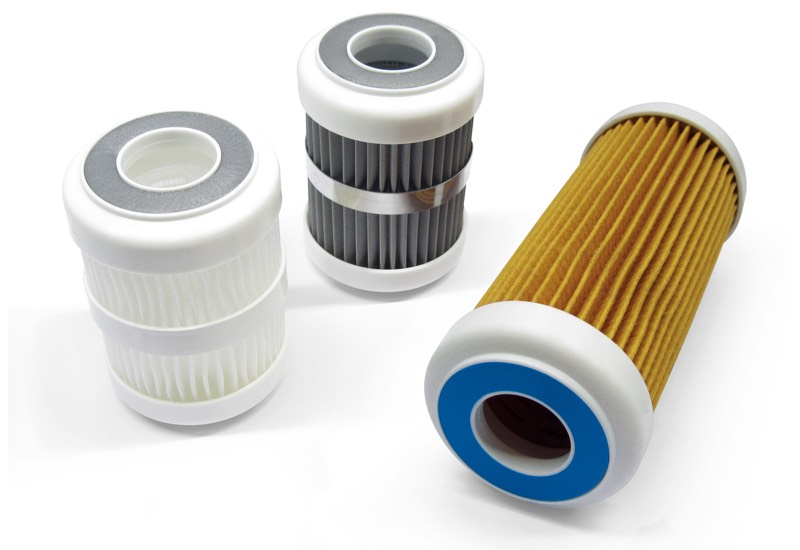

带耐压密封的滤芯

带耐压密封的滤芯

本页所述的滤芯一旦安装在其容器中,就可过滤抽吸流体中包含的杂质和粉尘,对真空泵流量或者真空发生器的干扰几乎可以忽略。
它们由不同的材料制成,可通过以下缩写来识别:
- SP系列。折叠纸耐压密封滤芯。
- SS系列。折叠聚丙烯网耐压密封滤芯。
- SA系列。AISI 304不锈钢网耐压密封滤芯。
型号后的数字表示滤芯的长度,以英寸为单位。
产品编号:SP/4 SP/7 SS/4 SS/7 SA/4 SA/7

5.25
TraceParts上的CAD文件
Image zoom
top of page go down

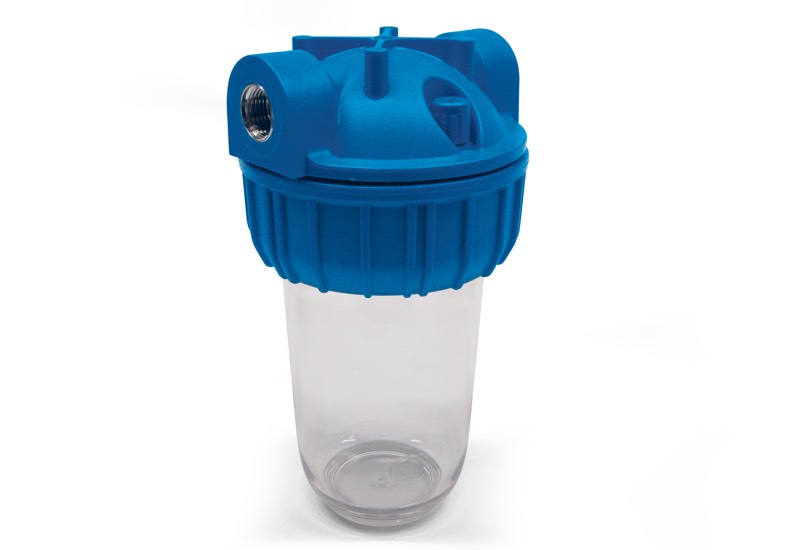

FM系列快插式滤芯容器

FM系列快插式滤芯容器

FM系列的容器适用于快插型滤芯,由耦合在一起的透明SAN(苯乙烯丙烯腈)容器和增强聚丙烯锁紧螺母盖组成,其间夹有密封垫圈。
型号后的数字表示所需滤芯的长度,以英寸为单位。滤芯可以从三种不同的材料中选择:褶纸、褶叠的聚丙烯网和AISI 304不锈钢网。
在5.28页中有快插式滤芯的图示,以及相关尺寸、所用的材料以及每个滤芯的过滤精度。
技术特性
工作压力:0.5 ~ 9000 mbar abs
吸入流体的温度:-10 ~ 45 °C
产品编号:FM20/7 FM25/7 FM30/7 FM25/10 FM30/10 FM40/10 FM50/10 FM60/10 FM40/20 FM50/20 FM60/20 NF

5.26
TraceParts上的CAD文件
Image zoom
top of page go down

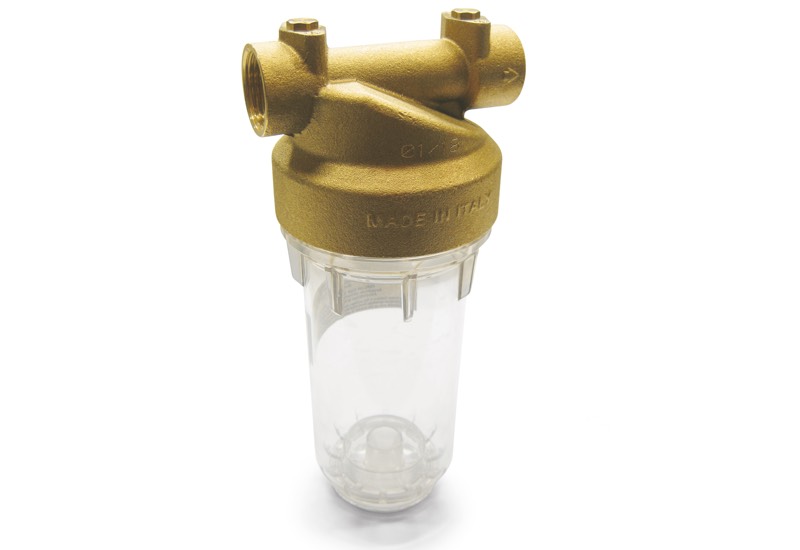

FK系列快插式滤芯容器

FK系列快插式滤芯容器

FK系列的容器适用于快插型滤芯,由耦合在一起的透明PET(聚对苯二甲酸乙二酯)容器和带黄铜锁紧螺母的顶盖组成,其间夹有密封垫圈。
型号后的数字表示所需滤芯的长度,以英寸为单位。
滤芯可以从三种不同的材料中选择:褶纸、褶叠的聚丙烯网和AISI 304不锈钢网。在5.28页中有快插式滤芯的图示,以及相关尺寸、所用的材料以及每
个滤芯的过滤精度。
技术特性
工作压力:0.5 ~ 9000 mbar abs
吸入流体的温度:-10 ~ 45 °C
产品编号:FK25/7 FK30/7 FK25/10 FK30/10 FK50/10 FK60/10 FK30/20 FK50/20 FK60/20 NK

5.27
TraceParts上的CAD文件
Image zoom
top of page go down

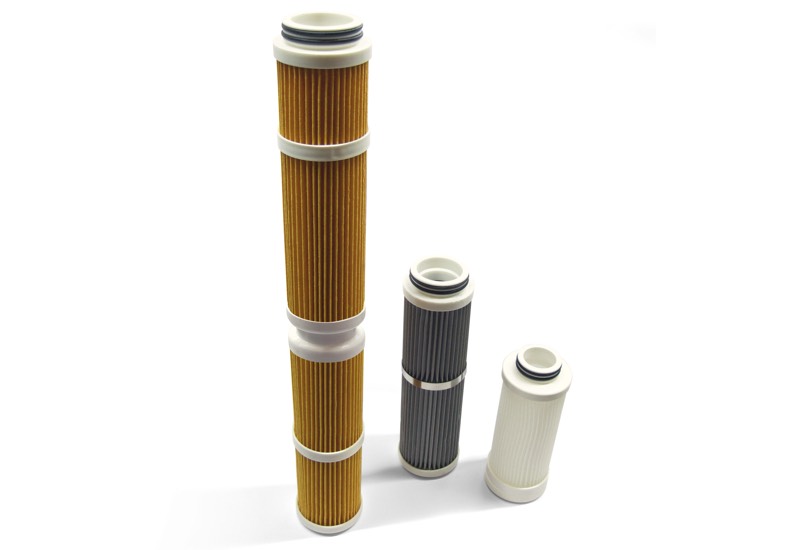

快插式滤芯

快插式滤芯

本页所述的滤芯一旦安装在其容器中,就可过滤抽吸流体中包含的杂质和灰尘,对真空泵流量或者真空发生器的干扰几乎可以忽略。
它们由不同的材料制成,可通过以下缩写来识别:
- RP 系列。折叠纸快插型滤芯与两个O形密封圈。
- RS系列。折叠聚丙烯网快插型滤芯与两个O形密封圈。
- RA系列。AISI 304不锈钢网快插型滤芯与两个O形密封圈。
型号后的数字表示滤芯的长度,以英寸为单位。
产品编号:RP/7 RP/10 RP/10/57 RP/20 RP/20/57 RS/7 RS/10 RS/10/57 RS/20 RS/20/57 RA/7 RA/10 RA/10/57 RA/20 RA/20/57

5.28
TraceParts上的CAD文件
Image zoom
