绘图部门

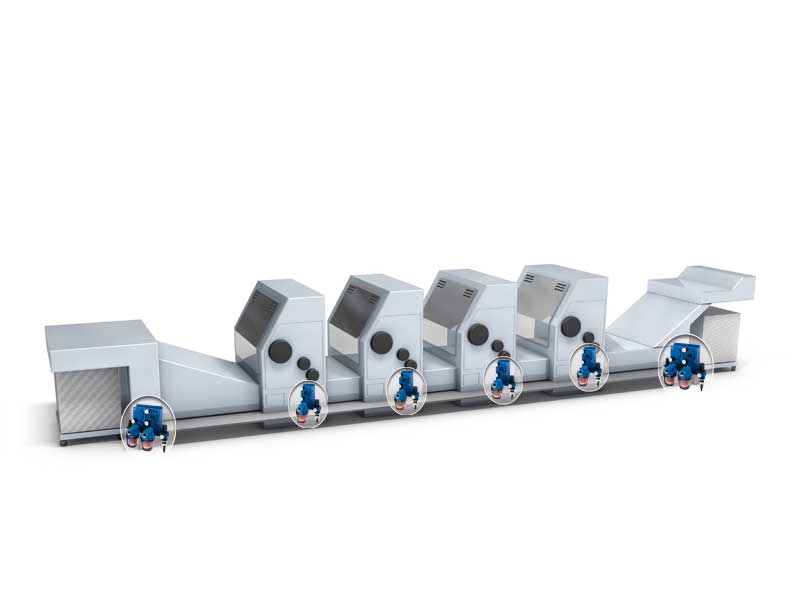

印刷行业

印刷行业

多年的研发生产经验及生产能力,使沃泰克专门创建了一个部门致力于印刷传媒行业。公司为客户从工程设备到技术服务
提供先进而具有创新性的技术解决方案,确保产品性能好、可靠性强、寿命长、经济适用,新产品系列极大地展示了我们
高超的专业技能,其中最具有代表性的产品是:

气动吸气泵和吹气泵
这是一种最新的多用途多级喷射泵,能够根据需要进行吸气或者是吹气,与传统的旋片泵相比,代表了真正意义上的技术
创新。这种独特的气动泵具有新型的喷射器特性,压缩空气耗量和吸入(或产生)的空气量之间的性能比例极佳,运行十
分经济。根据所提供压缩空气的压力,可以调节真空度(或压力)与流量。另外,该气动泵选用了最新的高科技材料,降
低了重量,能够在机器上直接安装使用。沃泰可公司的研发中心把重心放在如何降低这种新型泵的噪音上,由于无任何运
动部件,因此寿命长,无烦人的震动。此外,该泵还基于文丘里原理工作,利用压缩空气的动力能通过喷射器,因此不会
产生热量。在压缩空气和吸入空气的入口处设置了优良的过滤器,吹出的气体中不含油气、冷凝水和杂质,对印刷中的纸
张分离无任何不良影响,且对工作环境也无污染。除了安全性高,具有优越的技术竞争力外,该系列还能减少了维护工作
量,仅需定期清洁过滤器即可获得无与伦比的可靠性。后面将介绍这种气动吸气泵和吹气泵。

真空气缸
将吸盘安装在真空气缸的空心轴杆上,当产生真空时,吸盘会迅速与纸张或物体接触,自动提升,一直保持提升状态直到
真空去除。由于真空气缸的这一特性,将它与吸盘连接后,可用于纸张或者是塑料片的分离操作。该真空气缸具有以下优
势,动作迅速,自动补偿被吸物体的高度差,轴杆不会旋转,安装非常方便。后面将介绍这种真空气缸。

吸盘
我司有各种形状和尺寸的吸盘,确保迅速安全地吸取物体。可提供耐磨天然橡胶、丁晴橡胶、硅橡胶、氟橡胶、聚氨酯材
料制成的吸盘,根据要求也可提供其他材质的吸盘。
在手册的第一章已详细介绍了吸盘,这里仅介绍光盘式吸盘。

10.01
TraceParts上的CAD文件
Image zoom
top of page go down

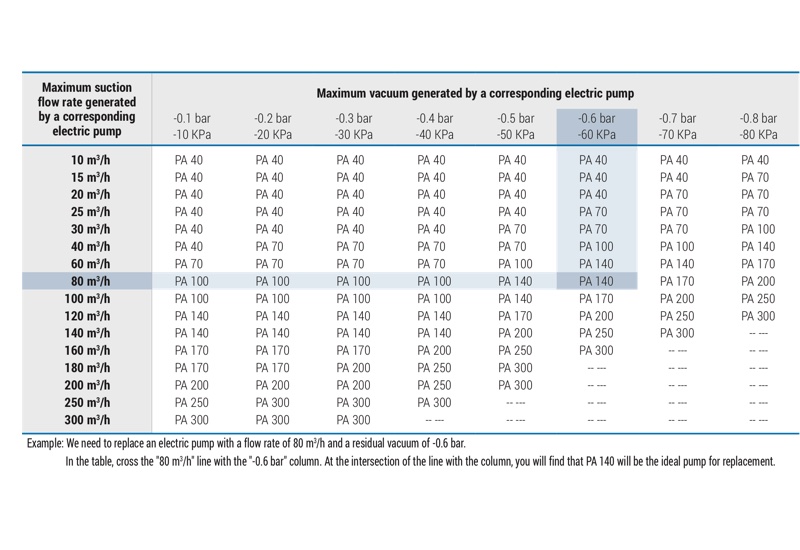

吸气泵选择表

吸气泵选择表

-

10.02
TraceParts上的CAD文件
Image zoom
top of page go down

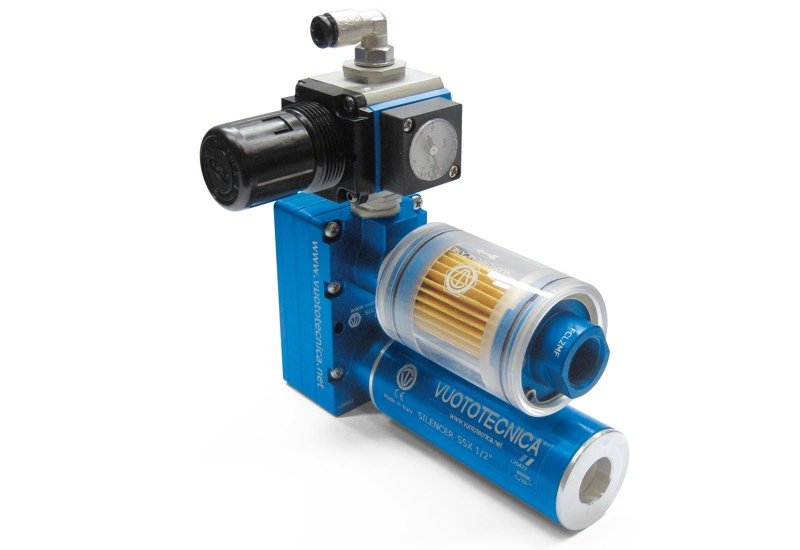

小型气动吸气泵 PA

小型气动吸气泵 PA

将带压力表的压力调节器与FCL型过滤器的组合装置,安装在M..SSX系列真空发生器的吸气口,就可以组成一个小型的吸气泵,与同等技术性能的吸气泵相比,其特点是尺寸更小。
真空度与流量可以通过进气量进行调节。
当供给压缩空气为1至5 bar时,可产生最大为85%的真空度,吸气量为2至18m3/h,这些数据是在1013 mbar的标准大气压下测量而得的。
该泵基于文丘里原理工作,不会产生热量。
在泵的出口处装有SSX型的消音器可以确保运行安静。
进气口有带微孔滤芯的过滤器,能够过滤非常细小的灰尘和杂质。
由于是基于静态运行原理的,所需的维护仅仅是定期清洗一下过滤器。
产品编号:PA3 PA7

10.03
TraceParts上的CAD文件
Image zoom
top of page go down

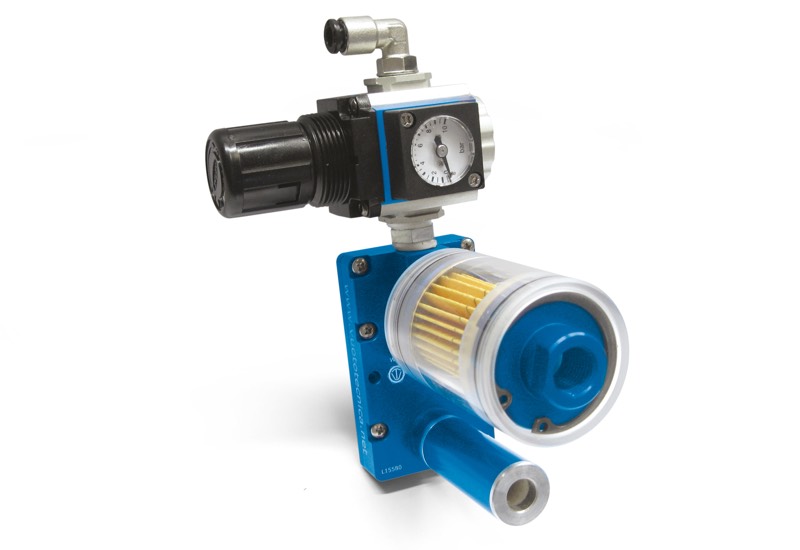

小型气动吸气泵 PA 10, PA 14 和 PA 18

小型气动吸气泵 PA 10, PA 14 和 PA 18


产品编号:PA10 PA14 PA18

10.04
TraceParts上的CAD文件
Image zoom
top of page go down

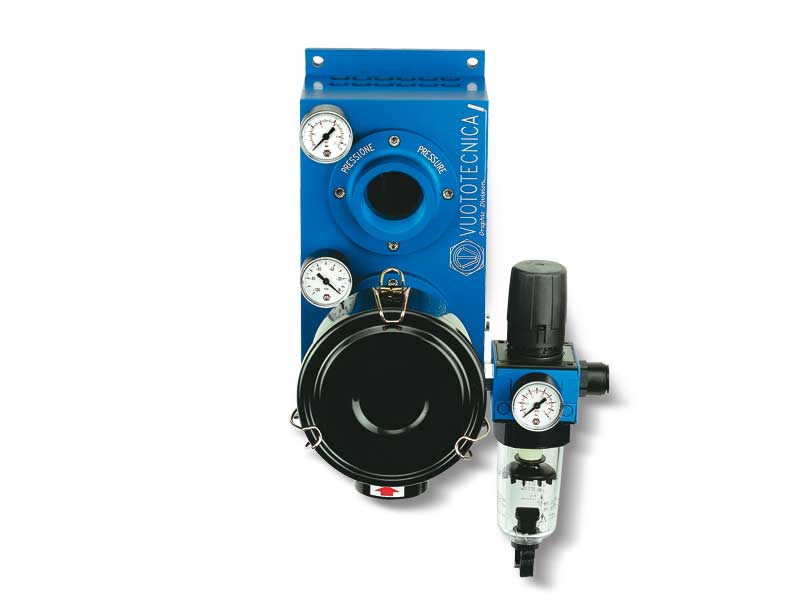

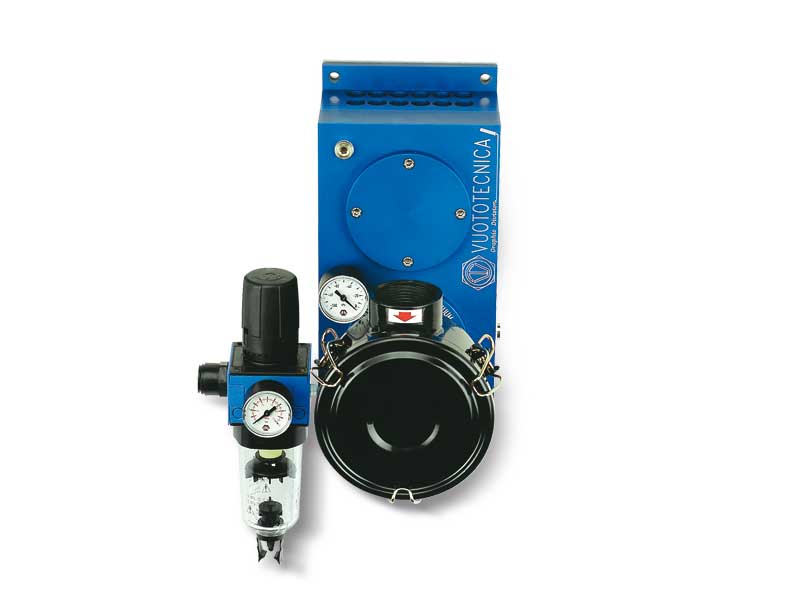

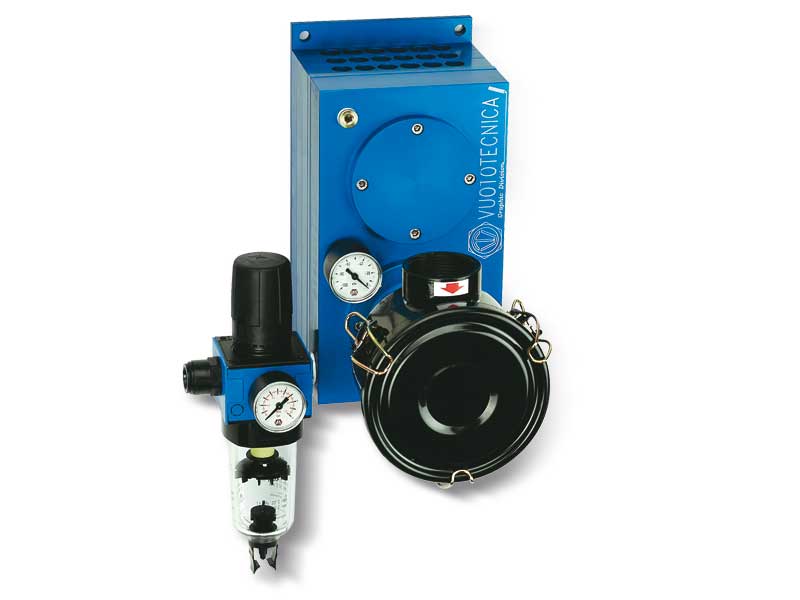

气动吸气泵 PA

气动吸气泵 PA

该系列气动吸气泵采用了新型的喷射器,压缩空气耗量和吸入空气量之间性能比例极佳,用户可以根据供应压缩空气的压力来调节真空度和流量。
当供给压缩空气为1至6 bar时,可产生最大为90%的真空度,吸气量为15至320 m3/h,这些数据是在1013 mbar的标准大气压下测量而得的。
在设计这些泵的过程中,我们非常注重降噪。实际上,该泵的降噪效果极好,由于无任何运动部件,因此无磨损、无震动,因此运行时非常安静。此外由于该泵基于文丘里原理工作,不会产生热量。
标准的吸气泵吸气口配有过滤器/减压器,在压缩空气和吸入空气的入口设有带微孔滤芯的过滤器,可以过滤细微的粉尘和杂质。 在压缩空气和吸入空气的入口处设置了优良的过滤器,吹出的气体中不含油气、冷凝水和杂质,且对工作环境也无污染。该气动泵选择用了最新的轻质合金材料,大大降低了重量,可在设备上直接安装使用。
由于是基于静态运行原理的,所需的维护仅仅是定期清洗一下过滤器。
产品编号:PA40 PA70 PA100

10.05
TraceParts上的CAD文件
Image zoom
top of page go down

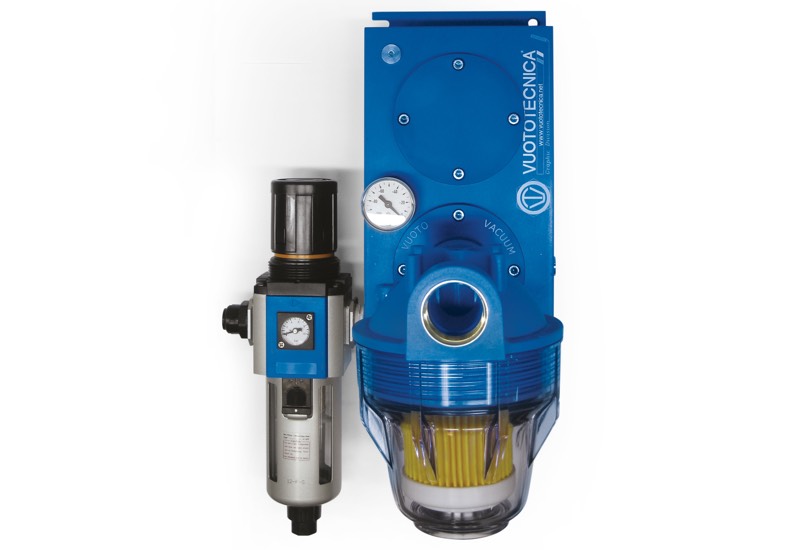

气动吸气泵 PA 140, PA 170 和 PA 200

气动吸气泵 PA 140, PA 170 和 PA 200


产品编号:PA140 PA170 PA200

10.06
TraceParts上的CAD文件
Image zoom
top of page go down
气动吸气泵 PA 250 和 PA 300

气动吸气泵 PA 250 和 PA 300


产品编号:PA250 PA300

10.07
TraceParts上的CAD文件
Image zoom
top of page go down

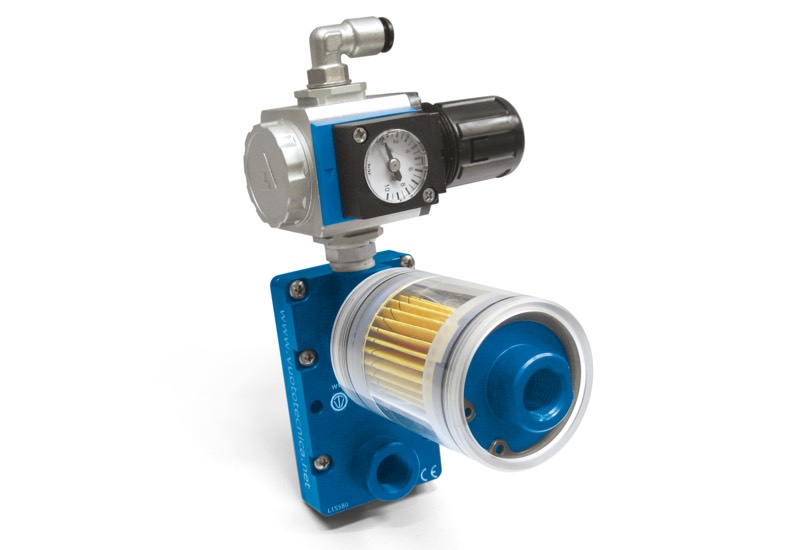

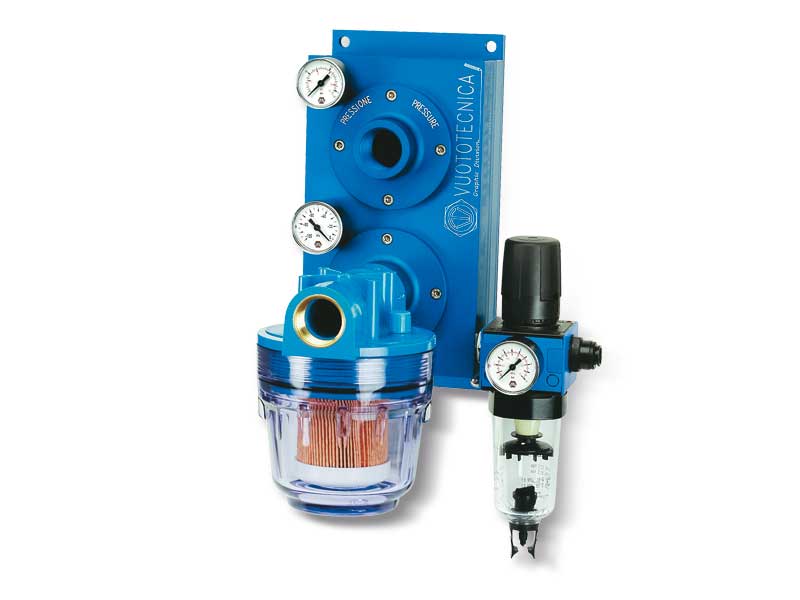

小型气动吹气泵 PS

小型气动吹气泵 PS

将带压力表的压力调节器与FCL型过滤器的组合装置,安装在M..SSX系列真空发生器的进气口,就可以组成一个小型的吸气泵,与同等技术性能的吹气泵相比,其特点是尺寸更小。
压力大小与流量可以通过进气量进行调节。
供给压缩空气为1至5 bar时,可产生最大为0.7 bar的压力,吹气量为2.7至31 m3/h,这些数据是在1013 mbar的标准大气压下测量而得的。
该泵基于文丘里原理工作,不会产生热量。
进气口有带微孔滤芯的过滤器,能够过滤非常细小的灰尘和杂质。
由于是基于静态运行原理的,所需的维护仅仅是定期清洗一下过滤器。
产品编号:PS3 PS7

10.08
TraceParts上的CAD文件
Image zoom
top of page go down
小型气动吹气泵 PS 10, PS 14 和 PS 18

小型气动吹气泵 PS 10, PS 14 和 PS 18


产品编号:PS10 PS14 PS18

10.09
TraceParts上的CAD文件
Image zoom
top of page go down
气动吹气泵 PS

气动吹气泵 PS

该系列气动吹气泵采用了新型的喷射器,压缩空气耗量和吹出空气量之间性能比例极佳,用户可以根据供应压缩空气的压力来调节压力和流量。
当供给压缩空气为1至6 bar时,可产生最大为0.8 bar的压力,吹气量为18至425 m3/h,这些数据是在1013 mbar的标准大气压下测量而得的。
在设计这些泵的过程中,我们非常注重降噪。实际上,该泵的降噪效果极好,由于无任何运动部件,因此无磨损、无震动,因此运行时非常安静。
此外由于该泵基于文丘里原理工作,不会产生热量。
标准的泵进气口配有过滤器/减压器,在压缩空气和吸入空气的入口设有带微孔滤芯的过滤器,可以过滤细微的粉尘和杂质。
在压缩空气和吸入空气的入口处设置了优良的过滤器,吹出的气体中不含油气、冷凝水和杂质,对印刷中的纸张分离无任何不良影响,且对工作环境也无污染。
该气动泵选择用了最新的轻质合金材料,大大降低了重量,可在设备上直接安装使用。
由于是基于静态运行原理的,所需的维护仅仅是定期清洗一下过滤器。
产品编号:PS40 PS70 PS100

10.10
TraceParts上的CAD文件
Image zoom
top of page go down
气动吹气泵 PS 140, PS 170 和 PS 200

气动吹气泵 PS 140, PS 170 和 PS 200


产品编号:PS140 PS170 PS200

10.11
TraceParts上的CAD文件
Image zoom
top of page go down
气动吹气泵 PS 250 和 PS 300

气动吹气泵 PS 250 和 PS 300


产品编号:PS250 PS300

10.12
TraceParts上的CAD文件
Image zoom
top of page go down

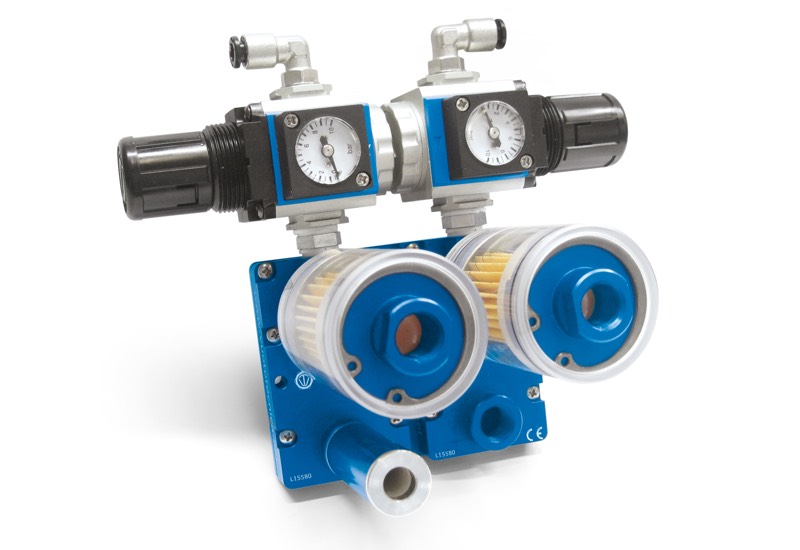

小型气动吸气泵PA和吹气泵PS的组合

小型气动吸气泵PA和吹气泵PS的组合

无论吸气和吹气能力的大小,前面介绍的所有小型气动吸气泵和吹气泵都可以组合在一起,它们可以有许多种可能的组合。
但是出于版面有限的原因,在本手册中仅介绍相同尺寸的吹气泵和吸气泵的组合。
产品编号:PA3PS3 PA3PS7 PA7PS3 PA7PS7

10.13
TraceParts上的CAD文件
Image zoom
top of page go down
小型气动吸气泵PA和吹气泵PS的组合

小型气动吸气泵PA和吹气泵PS的组合


产品编号:PA10PS10 PA10PS14 PA10PS18 PA14PS10 PA14PS14 PA14PS18 PA18PS10 PA18PS14 PA18PS18

10.14
TraceParts上的CAD文件
Image zoom
top of page go down

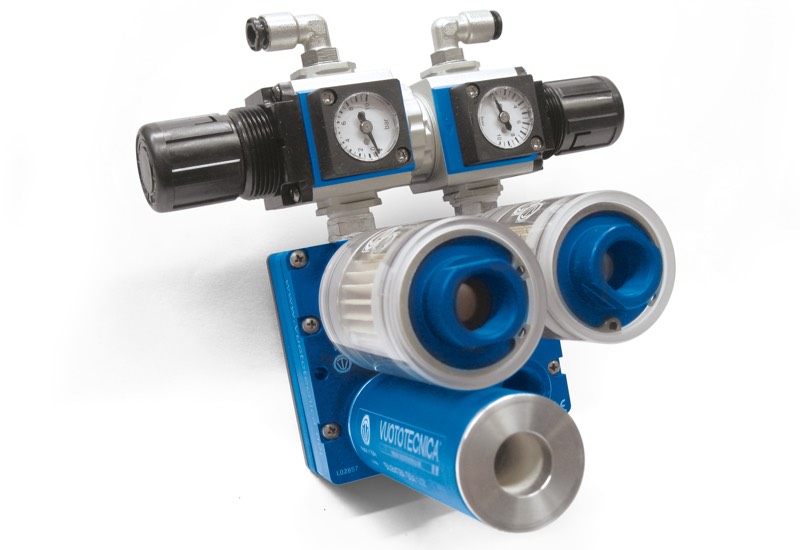

气动吸气泵PA和吹气泵PS的组合

气动吸气泵PA和吹气泵PS的组合

无论吸气和吹气能力的大小,前面介绍的所有气动吸气泵和吹气泵都可以组合在一起,它们可以有许多种可能的组合。
但是出于版面有限的原因,在本手册中仅介绍相同尺寸的吹气泵和吸气泵的组合。
产品编号:PA40PS40 PA40PS70 PA40PS100 PA70PS40 PA70PS70 PA70PS100 PA100PS40 PA100PS70 PA100PS100

10.15
TraceParts上的CAD文件
Image zoom
top of page go down
气动吸气泵和吹气泵的组合 PA 140 ÷ 200 与 PS 140 ÷ 200

气动吸气泵和吹气泵的组合 PA 140 ÷ 200 与 PS 140 ÷ 200


产品编号:PA140PS140 PA140PS170 PA140PS200 PA170PS140 PA170PS170 PA140PS200 PA200PS140 PA200PS170 PA200PS200

10.16
TraceParts上的CAD文件
Image zoom
top of page go down

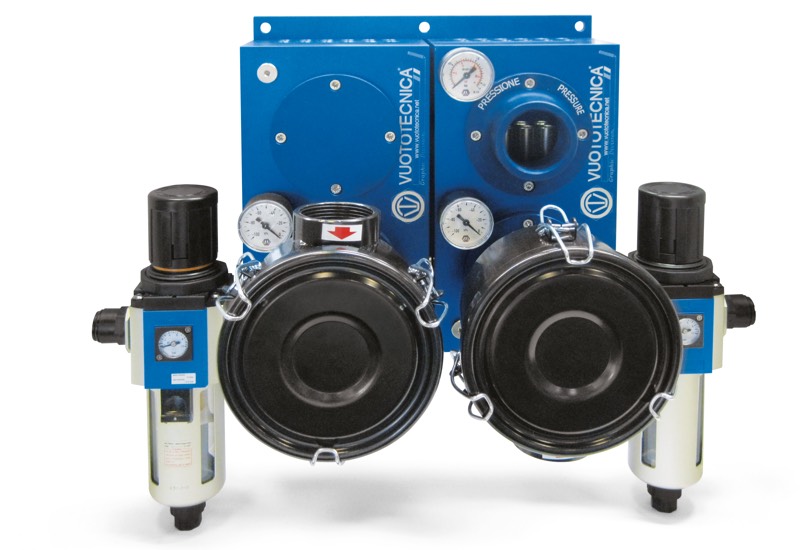

气动吸气和吹气的组合泵 PA 250 ÷ 300 与 PS 250 ÷ 300

气动吸气和吹气的组合泵 PA 250 ÷ 300 与 PS 250 ÷ 300


产品编号:PA250PS250 PA250PS300 PA300PS250 PA300PS300

10.17
TraceParts上的CAD文件
Image zoom
top of page go down

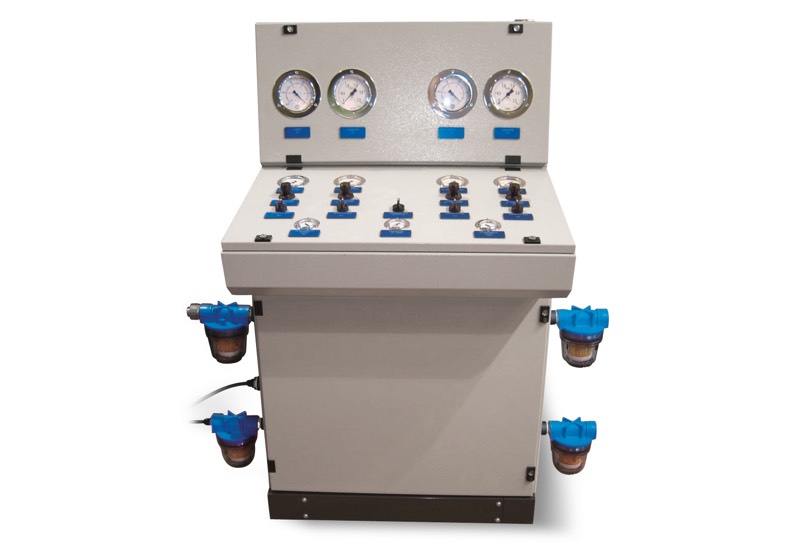

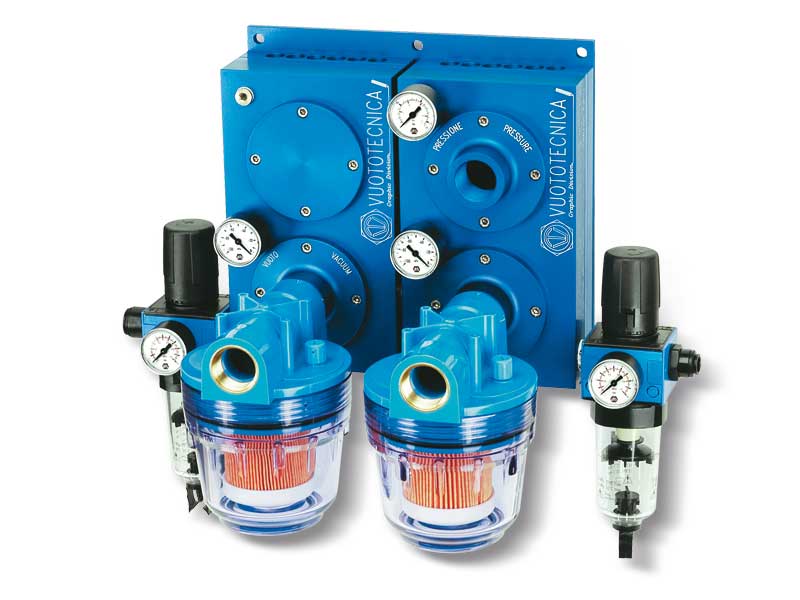

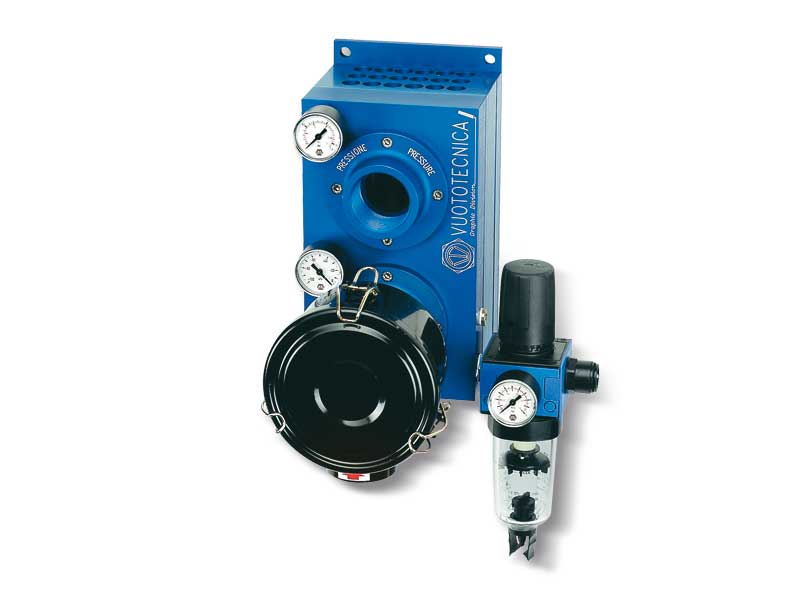

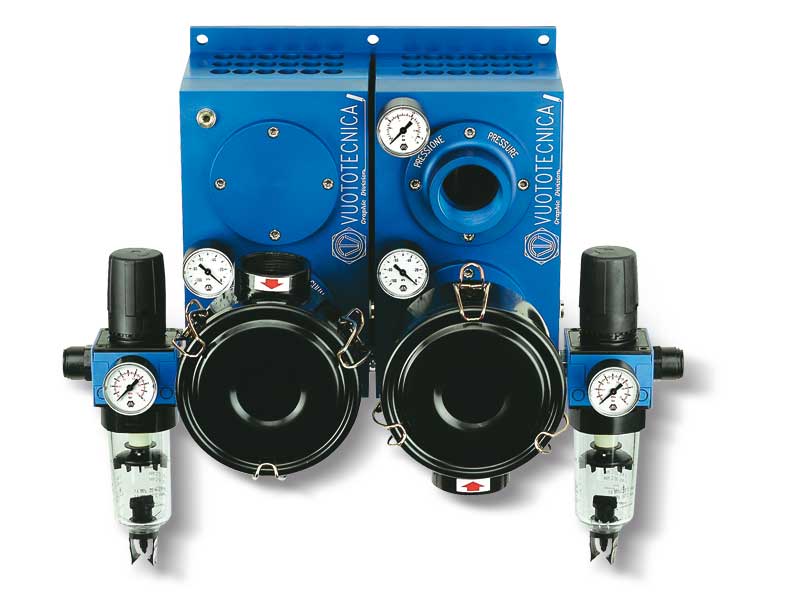

吸气和吹气系统 AS

吸气和吹气系统 AS

在印刷工业中,吸气和吹气系统AS可满足在印刷过程中对纸张方面的大部分要求,例如:
- 将所有的泵和控件集中在唯一的机柜中。
- 由于可以独立控制每台泵,印刷的质量在不断提高。
- 可以独立设置和使用每台泵,生产率得以提高。
- 气动泵基于文丘里原理工作,设计概念简单,减少了机器的停机时间。
- 由于噪音小、不发热以及释放的空气不含油气、冷凝水和杂质,对印刷中的纸张分离无任何不良影响,工作环境也大大改善。
- 与吸入(或产生)的空气量相比,压缩空气的消耗量少,因此可以节省能源。
- 所需维护仅仅是定期清理过滤器。
AS吸气和吹气系统由一个易于调整位置的金属柜构成,内置组装在一起的PA和PS气
动泵,以及调节阀和压缩空气截止阀。
根据客户的实际需求或机器制造商的技术规格来确定泵的吸气和吹气流量。
在机柜的侧面设有用于连接应用设备的吹气和吸气接口,以及带有微孔滤芯的过滤器,能够过滤极细的粉尘。
控制面板上安装有以下部件:
- 控制压缩空气进气的主气动开关,带有压力表,可直接读取管路压力。
- 控制每个泵的压缩空气进气的气动开关。
- 带有压力表的减压器,可调节每个泵的压缩空气量。根据供气压力,可以调节真空度(或压力)和泵的流量。
- 真空表和精密压力表,用于直接读取应用设备的真空度和压力值。
- 用于检查PS泵过滤器堵塞程度的压力表。
无论吸气和吹气能力的大小,我们生产的所有气动吸气泵和吹气泵都可以组合在一起,并安装在系统机柜内部。泵组可以有多种可能的组合,但是由于版面
有限,本手册中仅介绍相同尺寸的吹气泵和吸气泵的组合。
产品编号:AS4

10.18
TraceParts上的CAD文件
Image zoom
top of page go down

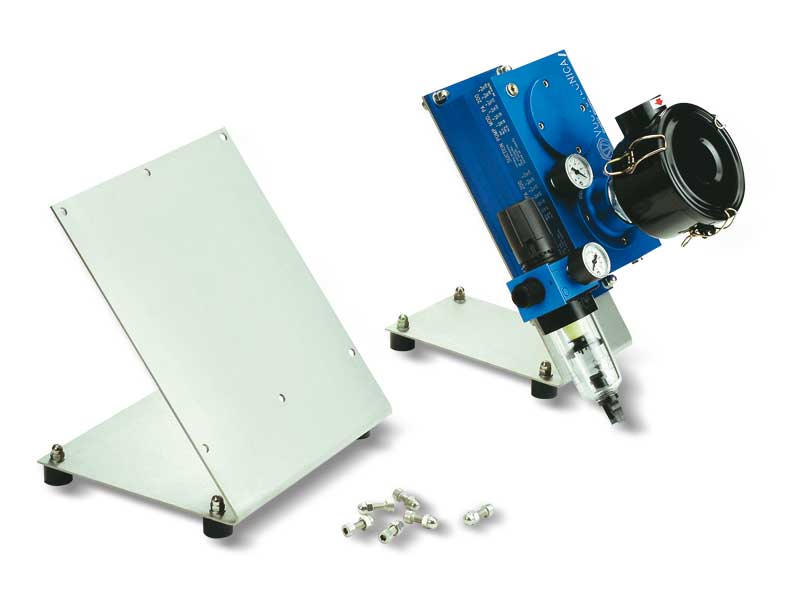

气动吸气泵和吹气泵的固定支架

气动吸气泵和吹气泵的固定支架

本页所示的支架设计用于快速安装气动吸气泵和吹气泵,并将其轻松定位在要操控的机器上。
支架由坚固的缎面不锈钢板制成,并配有防滑减震橡胶脚垫。
该支架适合单一和组合式气动泵使用。
产品编号:GRDIV03 GRDIV01 GRDIV02

10.19
TraceParts上的CAD文件
Image zoom
top of page go down

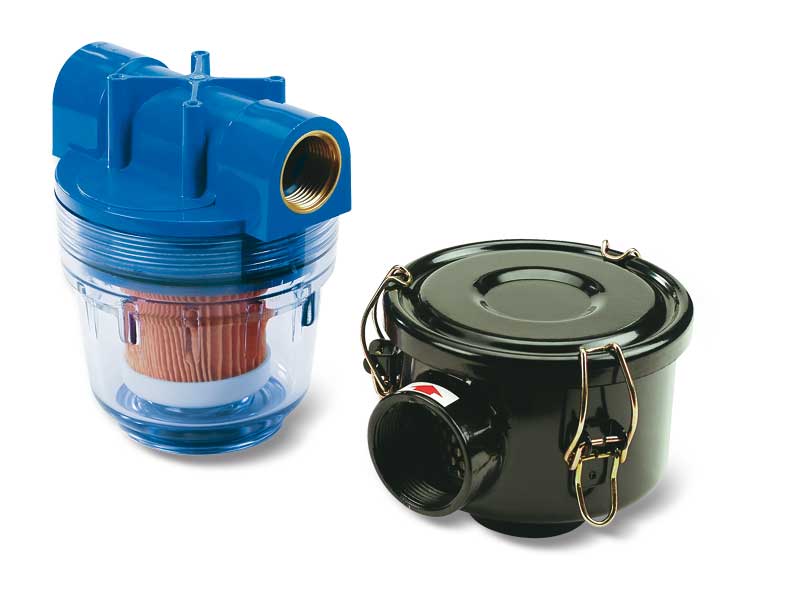

气动吸气泵和吹气泵的真空过滤器

气动吸气泵和吹气泵的真空过滤器

这是一款为使气动吸气泵和吹气泵在非常多尘的环境中也能正常工作而设计的过滤器,可安装在泵的吸入口,能够过滤极细的粉尘和杂质,对流量的干扰几乎可以忽略。
滤芯采用经过特殊处理的纸制成,其孔隙度为5÷7微米,纸张经褶皱处理增加其过滤面积。
FCL型过滤器由透明有机玻璃圆柱形壳身组成,内置滤芯,两端有阳极氧化铝法兰,用卡环将其锁住,并具有螺纹接口和密封圈。
只需拆下两个法兰之一即可检查过滤器。
FP型过滤器壳身由塑料制成,配备蓝色塑料盖板;两个元件之间的密封圈可确保其完美的密封性。
FC型过滤器的壳身和盖板均由钢板制成,并涂有特殊处理油漆防止氧化。盖子和容器之间的密封圈确保了完美真空密封,外壳上配有扣环,便于快速打开盖子以检查或更换滤芯。
产品编号:FCL1MF FCL2MF FP30/4/SP FC38 FC55

10.20
TraceParts上的CAD文件
Image zoom
top of page go down
气动泵备件

气动泵备件

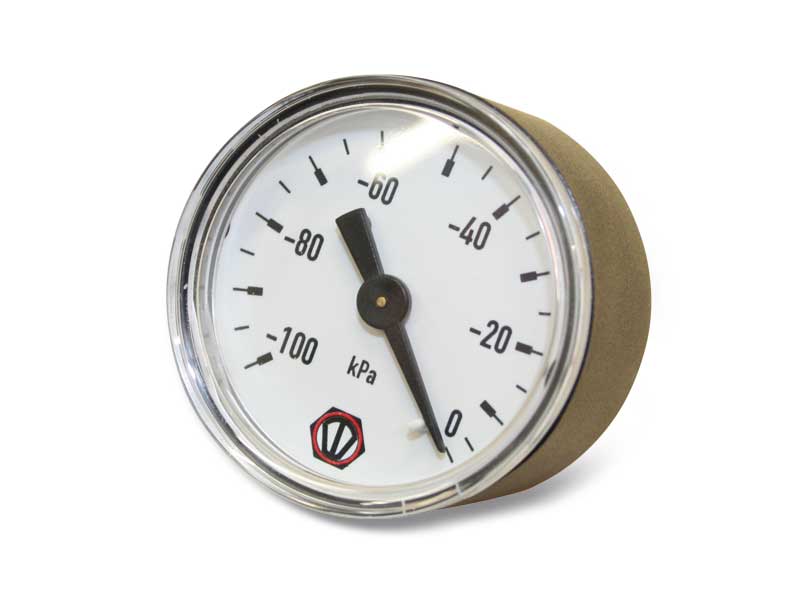

- 带有1/8”GAS同轴接口的Ø 40 mm真空表
- 带有1/8”GAS同轴接口的Ø 40 mm压力表
- 1/8”GAS减压器
- 1/2”GAS减压过滤器
- 密封套件与簧片阀
- 密封圈套件和隔膜阀
- 排气消音器 SSX
- 排气系统的吸音材料
- 喷射器上的吸音材料
产品编号:090315 090325 090320 FIR00SF FIR03 00KITM3 00KITM7 00KITM10 00KITM14 00KITM18 00KITPVP40M 00KITPVP70M 00KITPVP100M 00KITPVP140M 00KITPVP170M 00KITPVP200M 00KITPVP250M 00KITPVP300M SSX1/4 SSX3/8 SSX1/2 0015110 0015111

Image zoom
top of page go down

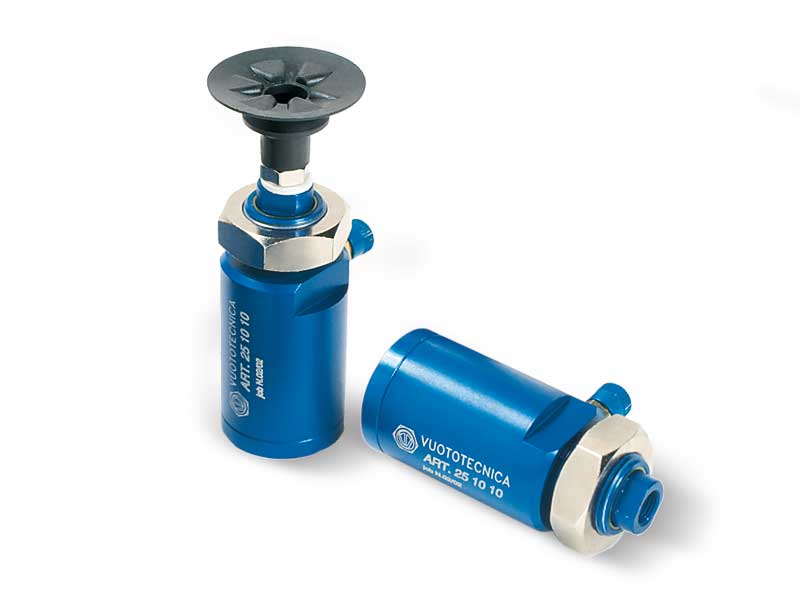

真空气缸

真空气缸

本页描述的气缸由真空驱动。
由气缸的前腔产生真空,主活塞杆推动活塞,并克服反向弹簧力而伸出。
活塞被进入气缸后腔的大气压空气推动,通过带孔的主活塞杆。
气缸前腔真空与后腔大气压力之间形成的压差越大,活塞的推力就越大。
活塞的复位有两种方式:
1) 通过阻断空气从活塞与主口进入后腔并且充入真空,气缸内压差被去除,在这种情形下,复位弹簧和空气压力推动
活塞恢复到起始位置。
2) 通过去除真空,空气压力进入气缸前后腔,在这种情况下,圧力差被去除,活塞由复位弹簧推回起始位置。
第一种方法是设计气缸的工作原理。实际上,把吸盘装到气缸的带孔活塞上,并产生真空,吸盘会迅速与物体接触并自动将其升起,然后一直保持抓取状态直到真空去除。
由于真空气缸的这一特性,将它与吸盘连接后,可用于提升或搬运加工过的小件模型或热塑形成的小件物体,用来分离纸张、塑料、薄片等,以及用来吸取印刷线路板或薄形塑料板。
工作周期短而迅速,仅用一个真空阀控制,自动补偿被吸物体高度差、在物体上无压力,活塞杆不会旋转,安装非常简便,这些都是真空气缸的优势所在。
该气缸全部由阳极氧化铝制成,配有特殊的自润滑聚合物衬套,确保长寿命。
产品编号:250510 251010 251510

10.23
TraceParts上的CAD文件
Image zoom
top of page go down

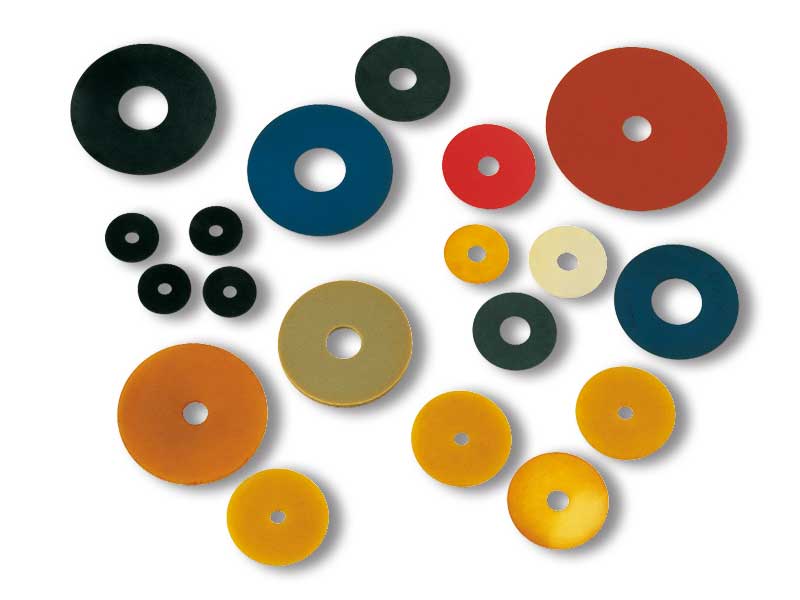

光盘式吸盘

光盘式吸盘

除某些标准的橡胶盘外,该产品通常根据客户的特定规格和最低起订量(下单时确认)而进行制造。
该吸盘以薄片形式钻孔或模塑制成,有丁晴橡胶、天然橡胶、硅橡胶或特殊材质,也可以由亚麻覆面橡胶或聚氨酯材料制成。
上述光盘式吸盘用于在印刷工业中代替吸盘,吸取和移送纸张、纸板和塑料薄片等。
产品编号:011731N 013041NG 013061N 013091N 015781S

10.24
TraceParts上的CAD文件
Image zoom
top of page go down
