真空发生器和气动泵组
| |
真空发生器在不同真空度下的吸气量对照表
有关在不同真空度下发电机吸入的空气量的表格。 |
|
|
| |
真空发生器在不同真空度下的抽气时间对照表
在不同真空度下有关真空发生器抽空时间的表。 |
|
|
| |
单级真空发生器 15 01 10, 15 01 10 LP, 15 01 15 LP 和 15 03 10
这些单级真空发生器的运行基于文丘里原理。
当压缩空气进入发生器的端口P时，在接口U就会产生真空，进入的压缩空气和吸入的空气从端口R排出。
中断进气口P的空气供应，U处的真空就会消失。
最佳的空气供给压力通常为6 bar，但对于型号带有“LP”字母的发生器，4 bar以下的压力足以获得最佳性能。根据要求，可以在真空发生器的排气口R上安装高降噪型消音器。
单级真空发生器通常用于控制吸盘抓取和搬运不透气物体和具有限定流量需求的设备。
该发生器完全由阳极氧化铝制成，根据型号的不同，可配备黄铜或铝质喷射器。
产品编号：150110 150110LP 150115LP |
|
|
| |

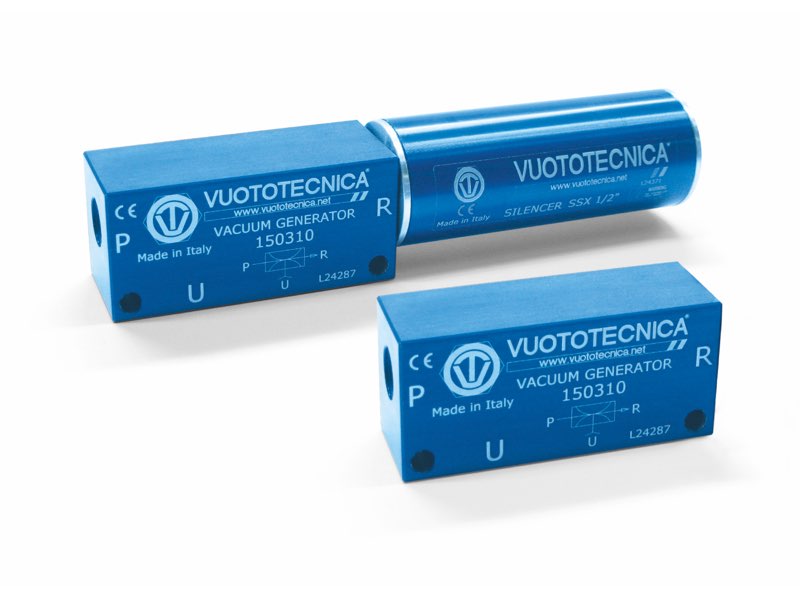

单级真空发生器 15 03 10
产品编号：150310 |
|
|
| |
单级真空发生器 15 05 08 SX, 15 05 10 SX 和 15 07 10 SX
这些单级真空发生器也是基于文丘里原理运行的，与前文所述的不同之处在于，该款发生器具有更高的进气流量，更低的供气压力，压力低于4 bar就可以获得最佳性能，并且在排气口R上配置有SSX...高降噪型消音器，这款真空发生器还可运用到汽车行业上控制吸盘，以搬运和抓持有一点点透气的物体、板材、木板、大理石和玻璃等类似物体。
其完全由阳极氧化铝制成。
产品编号：150508SX 150510SX |
|
|
| |
单级真空发生器 15 07 10 SX
产品编号：150710SX |
|
|
| |
单级真空发生器 VG 03, VG 03 LP 和 VG 05 LP
该系列的单级真空发生器也是基于文丘里原理运行的，所需的最佳供给压力为4或6 bar。其结构可以直接安装在用户设备上，并根据所需的真空度，采用最合适的供应压力。该发生器有不同流量可选，可应用在所有抓持和移动有一点透气物体的吸盘抓持系统中，以及要求限定流量的设备。可根据要求提供在排气口R上安装高降噪型消音器SSX 3/8” R的版本。该发生器完全由阳极氧化铝制成，根据型号的不同，可配备黄铜或铝质喷射器。
Product codes: VG03 VG03LP VG05LP |
|
|
| |
带喷射器的单级真空发生器 15 02 10, 15 02 10 LP, 15 02 15 LP 和 15 04 10
这些单级真空发生器的运行基于文丘里原理。通过向发生器中P供应压缩空气，会在连接U处产生负压，并将带有进气的供应空气排放到R中；同时，在工作循环中使真空储能装置具有一定的空气压力，当中断进气口P时，就会通过接口U释放储存的压缩空气，从而在工作点迅速恢复大气压力。
例如，在工作点U连接一个吸盘，通过这个喷射器，就比前面所述的真空发生器卸除物体快得多。最佳的空气供给压力通常为6 bar，但对于型号带有“LP”字母的发生器，4 bar以下的压力足以获得最佳性能。该发生器完全由阳极氧化铝制成，根据型号的不同，可配备黄铜或铝质喷射器。
产品编号：150210 150210LP 150215LP |
|
|
| |
带喷射器的单级真空发生器 15 04 10
产品编号：150410 |
|
|
| |
带喷射器的单级真空发生器 15 06 08 SX 和 15 06 10 SX
这款发生器的技术特性与15 05 08 SX和15 05 10 SX相同，区别在于多了气动喷射器。所谓的喷射系统，就是在工作循环期间会在发生器的腔室内蓄能，系统在工作周期中也为发生器内部的腔室供气，当中断进气口P时，就会通过接口U释放储存的压缩空气（可用螺母流量调节器进行调节），从而在工作点迅速恢复大气压力。最佳供应压力小于4 bar。安装在排气口R上的高降噪型消音器可将噪音降至最低，是发生器的组成部分。这些发生器也完全由阳极氧化铝制成。
产品编号：150608SX 150610SX
|
|
|
| |
带喷射器的单级真空发生器 FVG 3 和 FVG 5
这些单级真空发生器基于文丘里原理，专为非常高频率的抓取和释放应用而设计，并配有气动排出器，可在使用过程中以最快的速度恢复大气压力。
最显着的特点是重量大大减轻，供气压力低于4 bar，能耗低，安装简单，标配组装在发生器上的高降噪消音器确保使用期间的低噪音。只需简单操作发生器上的一个
薄膜，就可以停用气动喷射器。这些发生器也完全由阳极氧化铝制成。
产品编号：FVG3 FVG5 |
|
|
| |
带喷射器的单级真空发生器 FVG 8 和 FVG 12
这些单级真空发生器基于文丘里原理，专为非常高频率的抓取和释放应用而设计，并配有气动排出器，
可根据要求，通过盖子上的M7接头进行操作，以便在使用过程中以最快的速度恢复大气压力。最显着的特点是重量大大减轻，供气压力低于4 bar，能耗低，安装简单，标配组装在发生器上的高降噪消音器确保了使用期间的低噪音。
只需简单操作发生器上的一个薄膜，就可以停用气动喷射器。这些发生器也完全由阳极氧化铝制成。
产品编号：FVG8 FVG12 |
|
|
| |
直线型单级真空发生器 PVP 1
这一新型真空发生器也是基于文丘里原理运行的。
该发生器与以往的不同之处在于，连接供气和真空的两个端口是同轴的，而吸入空气排气口与废气排气口是垂直的，且就在发生器的壳体上。
这些真空发生器可轻松拆卸，以便查看各个部件。其结构优点在于尺寸更小，维护简单并且易于安装到吸盘的接头或吸盘缓冲支杆上。
该发生器的标配包含压制不锈钢丝网真空过滤器，和一个缠绕在排气口上的特殊超细纤维消音器，因而运行时非常安静。
其完全由阳极氧化铝制成。
产品编号：PVP1
|
|
|
| |
直线型单级真空发生器 GV 1, GV 2 和 GV 3
这些真空发生器也是基于文丘里原理运行的。
该发生器与以往的不同之处在于，连接供气和真空的两个端口是同轴的，而吸入空气排气口与废气排气口是垂直的。
该结构优点在于尺寸更小，组装简单和简易维护。这些真空发生器可直接安装到吸盘接头或吸盘缓冲支杆上。其完全由阳极氧化铝制成，只有排气嘴是黄铜材质的。
产品编号：GV1 GV2 GV3 |
|
|
| |
单级真空发生器 PVP 05, PVP 2 和 PVP 3
这些单级真空发生器也是基于文丘里原理运行的，体积特别小，但性能强大。
当压缩空气进入发生器的端口P时，在接口U就会产生真空，进入的压缩空气和吸入的空气从端口R排出。中断进气口P的空气供应，U处的真空就会消失。
本节所述的单级真空发生器通常用于控制吸盘抓取和搬运不透气物体和具有限定流量需求的设备。
采用阳极氧化铝制成，搭配铝质喷射器（PVP05）或黄铜喷射器（PVP2 - PVP3）。
根据要求，可以在排气口R上安装高降噪型消音器。
产品编号：PVP 05 |
|
|
| |
单级真空发生器 PVP 2 M, PVP 2 MM1, PVP 2 MM2 和 PVP 2 MM3
本页所述的真空发生器基于与前面所述相同的文丘里原理，技术性能也相同，区别在于结构不同。
真空端口U有螺纹，可以连接带有外螺纹或内螺纹接头的吸盘，而同轴的另一端是一个公制螺纹孔，可以将发生器直接安装在自动设备上或配有弹簧的吸盘缓冲支杆上。
其完全由阳极氧化铝制成，只有喷射器是黄铜材质的。
该发生器配备吸盘，是真正的自动抓持单元；适用于吸盘上料器或搬运器，用于抓持板材、玻璃板、塑料板或类似产品。
根据要求，可以在排气口R上安装高降噪型消音器。
产品编号：PVP2M PVP2M PVP2MM1 PVP2MM2 PVP2MM3 |
|
|
| |
单级真空发生器 PVP 7 SX / SXLP, PVP 14 SX / SXLP 和 PVP 18 SX / SXLP
PVP ...SX/SXLP真空发生器的运行也基于上文描述的文丘里管原理。
安装在其上的新一代特殊消音器使发生器非常安静，并且其结构可以防止堵塞，还可以抽吸含冷凝水或冷凝油的流体、含细微或无法觉察灰尘的混合物。
标配一个可直接读取真空度的真空表。发生器壳体上有一个附加接口，可用于安装一个真空开关，以指示达到的真空度，或者安装气动电磁阀，以便在使用过程中更快地恢复大气压。其完全由阳极氧化铝制成，只有喷射器和螺钉是不锈钢材质的。
这些真空发生器可用于操控一个或多个吸盘，或者其他要求限定流量的设备，也可在特别潮湿或多尘的环境中运行。可提供抽吸流量在8.3 和 18 m3/h之间的型号，SX型号的供应压力为4÷6 bar, 而SXLP型号供应压力为 1÷3 bar 。
产品编号：PVP7SX PVP14SX PVP18SX PVP7SXLP PVP14SXLP PVP18SXLP |
|
|
| |
单级真空发生器的附件 - 同轴阀芯气动阀
该电磁阀的功能是切断真空发生器的压缩空气供应，通过一个原装的同轴阀芯进行切断，可提供大量的空气，从而确保吸盘最快的抓持速度。
其结构包括一个阳极氧化铝阀体，内置一个同轴阀芯，由一个带低能耗线圈的微型电磁阀进行气动驱动，可管理1.5至7 bar的工作压力。
它们可以通过真空开关或简单的电气开关进行控制。
由于其外形紧凑，还可以直接安装在真空发生器上，从而避免使用不必要的管道和消除额外体积
产品编号：VPE00NCV24CC VPE00NOV24CC VPE01NCV24CC VPE01NOV24CC VPE02NCV24CC VPE02NOV24CC VPE03NCV24CC VPE03NOV24CC VPE04NCV24CC VPE04NOV24CC |
|
|
| |
单级真空发生器的附件 - 气动套筒阀
这种特殊的套筒阀专为确保在脱离物体时更快地恢复吸盘内部的气压而设计，在工作循环结束时，启动套筒阀将关闭发生器的排放口，将空气输送到使用点上，从而使吸盘立即脱离。适用于流量不超过15 mc/h的发生器，专为MSVE系列而设计。
由阳极氧化铝制成，内置一个硅胶套膜。
产品编号：070290 |
|
|
| |
单级真空发生器的固定支架
本页所述的的支架通常由阳极氧化铝制成，但根据需求也可以使用不锈钢制造。
支架用于将单级真空发生器通过一个花键圆柱销或球形销固定在自动化设备上，连接口应位于自动化设备上。
适用于机械手抓持系统，并允许在汽车领域的特殊型材上快速安装真空发生器。
产品编号：FCH01 FCH01INOX FCH02 FCH02INOX FCH03 FCH03INOX FCH04 FCH04INOX |
|
|
| |
Vacumanger VM 系列电气装置
VACUMANAGER VM系列电气装置是一个电动气动集成电路，专为单级和多级 真空发生器的电气管理而设计。 VM装置封装在一个主体/分配器中，从实心铝加工而成并经过阳极氧化处 理:
_ 带显示器的数字真空开关
_ 压缩空气供应阀
_ 反吹阀
_ 流量调节阀，用于反吹阀 一个外形紧凑的电动气动控制装置，包含用于在一个操作设备(配备吸盘并 由单级或多级气动真空发生器提供动力)中管理真空发生和反吹的所有组 件。 与Vuototecnica节能电缆相结合，可构成最佳能效解决方案，该组合可将供 给气动真空发生器的压缩空气消耗量有效降低，释放吸盘所需时间极短。 在用于吸盘吸取所有具有优良密封性或具有微孔性透气的产品(金属板、玻 璃、木材、纸箱或塑料贴面板等)时，这种节能方案更加受欢迎。 Vuototecnica还推荐使用VM装置来管理所有配备气动真空发生器和带有自闭 阀的章鱼式真空抓取系统。
产品编号：VM01 VM03 |
|
|
| |
多级多功能真空发生器VM系列的配件和备件
- 内置节能装置的电缆线集成块
- 轴向接头电缆
- 径向接头电缆
- 连接器
- 常开微型供气电磁阀
- 常闭吹气与供气微型电磁阀
- 数字真空开关
产品编号：0015203 0015202 001220 001221 0015157 0007304 0015447 123010 |
|
|
| |
单级多功能真空发生器 MSVE 系列
这一全新系列的真空发生器可以全面控制真空抓持系统。独特的压缩空气供应系统通过同轴阀芯，可向喷射器和排出系统输送大量的空气，从而确保更快地抓取和放下“被抓持”的物体。配备单级喷射器，采用低压供气（最高4 bar），与它们的抽吸流量相比，其排空速度非常快，可带来了更快、更高效的工作周期。两个微型电磁阀用于管理真空喷射器和排气反吹的压缩空气供应，后者可通过螺杆流量调节器调节强度与持续时间。安装在吸气口上的止回阀可确保在断电时仍维持真空状态。具有显示屏和LED开关指示灯的数字真空开关，用于管理压缩空气的供应，并为启动安全工作循环发出指示信号。带有真空接口的阳极氧化铝分配器，内置易于检查的真空过滤器。通过启动压缩空气供应微型电磁阀，发生器可产生真空以供使用；当达到最大设定值时，真空开关对微型电磁阀的线圈进行干预，截断空气供应，仅当真空值降至最小值以下时才恢复供气。
这种结构除了能将真空度保持在预设定的安全值（迟滞值）以内之外，还可以节约大量压缩空气。真空开关的第二个信号也可调，且独立于第一个信号，当真空度达到可以使用的要求时，可用于启动工作循环。工作周期结束后，就会关闭发生器压缩空气供应微型电磁阀，同时启动排气微型电磁阀，以便快速恢复使用点的大气压。MSVE真空发生器可安装在任何位置上，适用于操控吸盘抓持系统，以搬运板材、玻璃、大理石、陶瓷、塑料、纸板和木板等材料，特别适用于要求高性能、小尺寸和轻质设备的工业机械手领域。
产品编号：MSVE3 MSVE5 |
|
| |
单级多功能真空发生器 MSVE 8 和 MSVE 12
产品编号：MSVE8 MSVE12 |
|
| |
单级多功能真空发生器 MSVE 20
产品编号：MSVE20 |
|
| |
多级多功能真空发生器MSVE系列的配件和备件
- 内置节能装置的电缆线集成块
- 连接器
- 轴向接头电缆
- 径向接头电缆
- 常闭微型供气电磁阀
- 常闭吹气与供气微型电磁阀
- 数字真空开关
产品编号：0015203 0015157 001220 001221 0007304 0015447 123010 |
|
|
| |
单级多功能真空发生器AVG系列 - 概述
该系列发生器是自主真空单元，能够完全控制真空抓持系统。它们专为汽车行业而设计，配备单级喷射器，与具有多个喷射器的发生器流量相同，可实现更快的抓持速度。
标配包含一个气动装置以节省能源。
由一体式阳极氧化铝结构组成，内部装有喷射器、先导式阀门（用于向发生器供应压缩空气）、真空腔室和各种接口。
在单体结构外装有以下部件：
- 一个双稳态脉冲电磁阀，用于控制供应阀。
- 一个电磁阀，用于吹出喷射器内的压缩空气。
- 一个螺杆流量调节器，用于调节喷射器的压缩空气。
- 两个消音器，以降低排出空气的噪音。
- 一个带有真空接口的铝质分配器，内置：
• 一个气动真空开关，用于根据设定真空度来调节供应压缩空气（节能）。
• 一个止回阀，在断电或断压缩空气的情况下保持真空状态。
• 一个真空过滤器，可通过透明聚碳酸酯盖轻松进行检查。
运行原理
当向双稳态电磁阀发送一个电脉冲信号时，就会启动压缩空气供应电磁阀，从而产生真空以供使用；当达到最大设定值时，气动真空开关对先导式阀门进行干预，截断压缩空气供应，
仅当真空值降至最小值以下时才恢复供气。
这种结构除了能将真空度保持在预设定的安全值以内之外，还可以节约大量压缩空气，并且在断电情况下也能运行。工作周期结束时，通过电脉冲信号关闭供应电磁阀，同时启动喷射
电磁阀，以便快速恢复使用点的大气压。
AVG真空发生器可以安装一个数字真空开关。这些真空发生器也可安装在任何位置上。
使用领域
AVG真空发生器适用于控制吸盘的抓持系统，用于搬运板材、玻璃、大理石、陶瓷、塑料、纸板和木板等材料，特别适用于需要高性能、小尺寸和重量轻设备的汽车行业。 |
|
|
| |
单级多功能真空发生器 AVG 18 和 AVG 25
产品编号：AVG18 AVG25 |
|
|
| |
单级多功能真空发生器AVG系列的附件和备件
- 数字微型真空开关
- 连接器
- 双稳态电磁阀
- 常闭电磁阀
- 消音器
产品编号：120511 0015157 0015297 0015175 SSX3/4R |
|
|
| |
多级真空发生器 - 概述
我们生产的多级真空发生器能够产生不同抽吸量的真空，最高为90%的负压，即最终真空度为100 mbar abs。工作所需压缩空气为1至6 bar。
工作原理
每个喷射器均基于文丘里原理运行：供应流体（压缩空气）高速进入一个口径逐渐缩小的管道，流入要抽出的流体中（抽吸空气量）；形成的混合物流向两条或三条分流管，在这里将动能转换成压力能，使其进入压力更高的环境（排气时的大气压）。
技术特性
多级真空发生器的优点是，通过规格适当的几个喷射器，在压缩空气被排放之前利用其动能。与单级真空发生器相比，该系统在相同的流量下可减少压缩空气的消耗。
抽吸流量（或流量）与待抽出的流体压力和外部流体压力（大气压力）之间的压差成正比。
多级真空发生器体积小，重量轻，结构紧凑，抽吸流量高。
由于该发生器无移动部件，所以非常安静，并且可以连续使用而不会产生热量。
由于近使用压缩空气，因此具有防爆性质，可在温度范围为-20至+80°C的工作环境中使用。
完全由不锈钢材料制成。
由于其结构特点，多级真空发生器的维护极其简单，只需对供应的压缩空气和吸入的空气进行良好过滤。 |
|
|
| |
M系列多级真空发生器
这种新型真空发生器的特点是多个喷射器装配在小模块上，相对于轻巧的体积而言具有极高的真空流量。
最佳压缩空气压力为4÷5 bar，根据构成模块的数量不同，能够产生最高负压为85％，以及3.6÷18 m3/h的真空流量。
内置消音过滤器。
完全采用阳极氧化轻合金制成，可以安装在任何位置。该系列的多级真空发生器适用于真空吸盘抓持系统，以及特别要求高操作性能、小尺寸和轻质设备的工业机器人领域。
产品编号：M3 M7 |
|
|
| |
多级真空发生器 M 10，M 14 和 M 18
产品编号：M10 M14 M18 |
|
|
| |
M..SSX系列多级真空发生器
该系列与上述M系列真空发生器相同，且技术特性相同，区别在于更加安静。
实际上，除了内置的消音器外，该发生器的外部还安装了一个SSX消音器，可以进一步降低噪音。
用途与M系列相同，当工作环境的噪音要求非常严格时，建议使用这款发生器。
产品编号：M3SSX M7SSX |
|
|
| |
多级真空发生器 M 10 SSX, M 14 SSX 和 M 18 SSX
产品编号：M10SSX M14SSX M18SSX |
|
|
| |
M系列多级真空发生器固定支架
本页所述的的支架通常由阳极氧化铝制成，但根据需求也可以使用不锈钢制造。
该支架用于将M系列多级真空发生器通过一个花键圆柱销或球形销固定在自动化设备上，连接口应位于自动化设备上。
适用于机械手抓持系统，并允许在汽车领域的特殊型材上快速安装真空发生器。
产品编号：00FCH23 00FCH22 00FCH13 00FCH12 |
|
|
| |
多级多功能真空发生器 MVG系列 - 概述
该系列发生器是自主真空单元，能够完全控制真空抓持系统。特点是外形紧凑，尺寸小，真空流量强大。
由一体式阳极氧化铝制成，内置：
- 一个模块化静音多级真空发生器。
- 一个微型电磁阀，用于向发生器供应压缩空气。
- 一个微型电磁阀，用于吹出喷射器内的压缩空气。
- 一个螺杆流量调节器，用于调节喷射器的空气。
- 一个安装在吸气口上的单向止回阀，可确保在断电时维持真空状态。
- 具有显示屏和LED开关指示灯的数字真空开关，用于管理压缩空气的供应，并为启动安全工作循环发出指示信号。
- 带有真空接口的阳极氧化铝分配器，内置易于检查的过滤器。
通过启动压缩空气供应微型电磁阀，发生器可产生真空以供使用；当达到最大设定值时，真空开关对微型电磁阀的线圈进行干预，截断空气供应，当真空值降至最小值以下时才恢复供气。
这种结构除了能将真空度保持在预设定的安全值（迟滞值）以内之外，还可以节约大量压缩空气。
真空开关的第二个信号也可调，且独立于第一个信号，当真空度达到可以使用的要求时，可用于启动工作循环。工作周期结束后，就会关闭发生器空气供应微型电磁阀，同时启动排气微型电磁阀，以便快速恢复使用点的大气压。
MVG多功能真空发生器可安装在任何位置上，适用于操控吸盘抓持系统，以搬运板材、玻璃、大理石、陶瓷、塑料、纸板和木板等材料，特别适用于要求高性能、极小尺寸和轻质设备的工业机械手领域。 |
|
|
| |
多级多功能真空发生器 MVG 3 和 MVG 7
产品编号：MVG3 MVG7 |
|
|
| |
多级多功能真空发生器 MVG 10 和 MVG 14
产品编号：MVG10 MVG14 |
|
|
| |
多级多功能真空发生器MVG系列的配件和备件
- 内置节能装置的电缆线集成块
- 连接器
- 轴向接头电缆
- 径向接头电缆
- 常开微型供气电磁阀
- 常闭吹气与供气微型电磁阀
- 吹气微型电磁阀的更换板
- 数字真空开关
产品编号：0015202 0015203 0015157 001220 001221 0015154 0015436 0015437 0015178 121010 |
|
|
| |
模块化多级多功能真空发生器 GVMM系列 - 概述
模块化多功能真空发生器，是真正的自主真空单元，能够完全掌控真空抓持系统。
与相同真空流量的发生器相比，该系列发生器更加纤薄，重量极轻，可通过螺母安装到一个或多个MI中间模块上；独特的内部压缩空气连接系统可相互连通，而无需使用任何外部阀座。
如此设计的模块化系统可以根据需要，增加独立真空单元的数量。可以根据数量和流量的需求，订购已组装在一起的多功能真空发生器和中间模块，或者在已经安装到自动化设备的GVMM真空发生器上安装一个或多个中间模块，而不需要进行特别修改。GVMM真空发生器由一个带上盖的一体式阳极氧化铝组成，内置多个静音喷射器，并具备蓄能室和压缩空气连接口。
结构外装有以下部件：
- 一个微型电磁阀，用于向发生器供应压缩空气。
- 一个微型电磁阀，用于吹出喷射器内的压缩空气。
- 一个螺杆流量调节器，用于调节喷射器的空气。
- 一个具有显示屏和LED开关指示灯的数字真空开关，用于管理压缩空气的供应，并为启动安全工作循环发出指示信号。
- 一个阳极氧化铝或透明有机玻璃分配器，配备真空接口，内置一个易于检
查的真空过滤器和一个止回阀，在断电或断压缩空气的情况下保持真空状态。
通过启动压缩空气供应微型电磁阀，发生器可产生真空以供使用；当达到最大设定值时，真空开关对微型电磁阀的线圈进行干预，截断空气供应，当真空值降至最小值以下时才恢复供气。
这种结构除了能将真空度保持在预设定的安全值（迟滞值）以内之外，还可以节约大量压缩空气。
真空开关的第二个信号也可调，且独立于第一个信号，当真空度达到可以使用的要求时，可用于启动工作循环。工作周期结束后，就会关闭发生器空气供应微型电磁阀，同时启动排气微型电磁阀，以便快速恢复使用点的大气压。
GVMM多功能真空发生器可安装在任何位置上，适用于操控吸盘抓持系统，以搬运板材、玻璃、大理石、陶瓷、塑料、纸板和木板等材料，特别适用于不断要求更高性能、更多独立真空抓取头但尺寸和重量都非常小的工业机器人领域。 |
|
|
| |
模块化多级多功能真空发生器， GVMM 3 和 GVMM 7
产品编号：GVMM3 GVMM7 |
|
|
| |
模块化多级多功能真空发生器， GVMM 10 和 GVMM 14
产品编号：GVMM10 GVMM14 |
|
|
| |
模块化多级多功能中间真空模块 MI系列 - 概述
中间模块是非独立的多级多功能真空发生器，可安装到GVMM系列的发生器上。
与相同真空流量的发生器相比，该系列发生器更加纤薄，重量极轻，设计用于安置在上盖和GVMM真空发生器的底座之间，通过螺钉固定到底座上；内部压缩空气连接系统可相互连通，而无需使用任何外部阀座。
如此组装的发生器就变成独立的真空单元，能够完全控制真空抓持系统。
可以根据数量和流量的需求，订购已安装到GVMM多功能真空发生器上的模块，或者单独订购模块以安装到自动化设备上的GVMM多功能真空发生器上；后一种情况下，建议订购固定模块数所需的螺钉套件。
MI中间真空模块由与GVMM发生器相同的部件组成，上盖除外。其运行原理与用途和构成的GVMM多功能真空发生器相同。 |
|
|
| |
中间真空模块 MI 3 和 MI 7
产品编号：MI3 MI7 |
|
|
| |
中间真空模块 MI 10 和 MI 14
产品编号：MI10 MI14 |
|
|
| |
GVMM和MI系列真空发生器和模块的附件与备件
- 内置节能装置的电缆线集成块
- 连接器
- 轴向接头电缆
- 径向接头电缆
- 数字真空开关
- 常开微型电磁阀
- 常闭吹气与供气微型电磁阀
- 有机玻璃阀座
- 铝质阀座
- 接头
产品编号：0015202 0015203 0015157 001220 001221 121010 0015176 0015175 0015171 0015188 0015174 0015187 0015306 |
|
|
| |
模块化真空系统的组建
具有一个或多个中间模块的GVMM多功能真空发生器可构成一个模块化真空系统，具有外形紧凑、重量轻、体积小的特点。
标准的真空模块最多可以组装6个真空单元，但用螺纹杆代替螺钉，就可以装配更多的真空单元。
产品编号：00KITGVMM01 00KITGVMM02 00KITGVMM03 00KITGVMM04 00KITGVMM05 00KITGVMM06 00KITGVMM07 00KITGVMM08 00KITGVMM09 00KITGVMM10 00KITGVMM11 |
|
|
| |

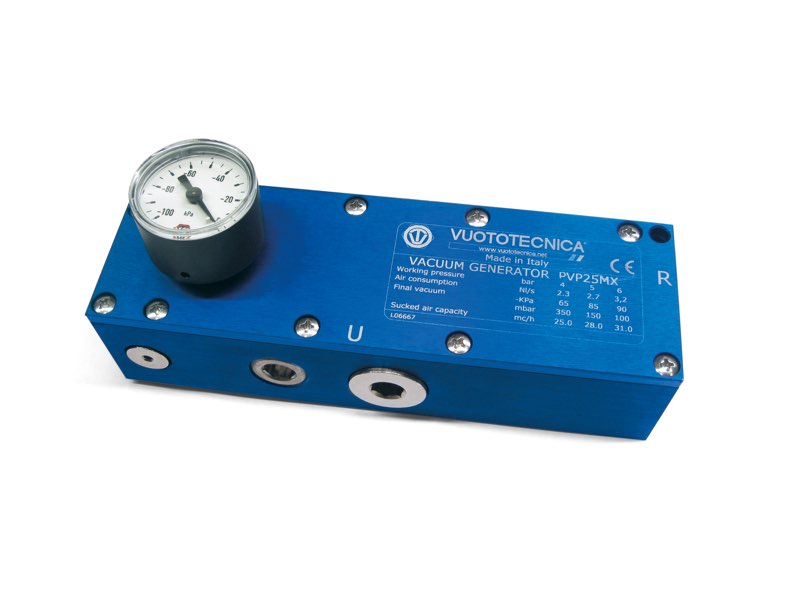

多级真空发生器 PVP 12 MX / MXLP 和 PVP 25 MX / MXLP
该系列多喷射真空发生器具有更高的真空流量，与单喷射真空发生器相比压缩空气消耗量相等。
MX型号发生器的供应压力为4÷6 bar之间，MXLP型号为1÷3bar之间。流量范围从 10.5 到 31 m3/h。其完全由阳极氧化铝制成，只有喷射器和螺钉是不锈钢材质的。标准配置EPDM密封圈、硅胶簧片阀和真空表。该发生器配备了额外的吸气口，以增加使用点或检测仪器。吸入空气的排气接口有螺纹，根据需求可安装SSX“自由流动”消音器，可大大降低噪音。
产品编号：PVP12MX PVP12MXLP |
|
|
| |
多级真空发生器 PVP 25 MX / MXLP
产品编号：PVP25MX PVP25MXLP |
|
|
| |
多级真空发生器 PVP 40 M / MLP ÷ PVP 300 M / MLP
该系列发生器专为章鱼式抓取气系统而设计，吸气流量在24～320 m3/h之间。M型号发生器的供应压力为4÷6 bar之间，MLP型号的供应压力为1÷3 bar之间。根据供气压力，可以调整真空度与流量。配备全新设计的喷射器，空气消耗量和吸气量具有优良的比例，从而有利于降低运行消耗。所有发生器上均装有消音器。其完全由阳极氧化铝制成，只有喷射器和螺钉是不锈钢材质的。密封圈和簧片阀采用EPDM制成，如有需求，可采用VITON氟橡胶制成。维护方面只需对过滤器进行定期清理。
产品编号：PVP40M PVP70M PVP100M PVP40MLP PVP70MLP PVP100MLP |
|
|
| |
多级真空发生器 PVP 140 M / MLP, PVP 170 M / MLP 和 PVP 200 M / MLP
产品编号：PVP140M PVP170M PVP200M PVP140MLP PVP170MLP PVP200MLP |
|
|
| |
多级真空发生器 PVP 250 M / MLP 和 PVP 300 M / MLP
产品编号：PVP250M PVP300M PVP250MLP PVP300MLP |
|
|
| |
真空发生器PVP 40 M / MLP ÷ PVP 300 M / MLP的附件
- 先导式同轴阀芯供气阀
- 用于真空发生器保持装置的簧片阀套件
- 真空连接软管
- 用于ES节能装置的套件
产品编号：070371 00KITTRASM-MR 0015496 ES06 |
|
|
| |
多级真空发生器 PVP 25 MDX / MDXLP ÷ PVP 75 MDX / MDXLP
该系列真空发生器的吸气流量在20至103 m3/h之间。MDX型号发生器的供应压力为4÷6 bar之间，MDXLP型号的供应压力为1÷3bar之间。
最大真空度为-90 KPa。配备全新设计的喷射器，空气消耗量和吸气量具有优良的比例，从而有利于降低运行消耗。其完全由阳极氧化铝制成，只有喷射器和螺钉是不锈钢材质的。
密封圈采用EPDM材料制成，而标配的簧片阀均采用硅胶制成，如有需要，可采用VITON®氟橡胶材料。
具有高降噪功能的“自由流动”SSX消音器作为标准配置安装在排气口上。
该发生器配备了额外的螺纹接口，以增加使用点或安装检测控制仪器。
根据要求，可提供ES节能系统压缩空气节能套件，由一个气动真空开关、一个同轴阀芯供气阀、一个保持阀和必要的管路组成。
产品编号：PPVP25MDX PVP35MDX PVP50MDX PVP25MDXLP PVP35MDXLP PVP50MDXLP |
|
|
| |
多级真空发生器 PVP 60 MDX / MDXLP 和 PVP 75 MDX / MDXLP
产品编号：PVP60MDX PVP75MDX PVP60MDXLP PVP75MDXLP |
|
|
| |
真空发生器PVP 25 MDX / MDXLP ÷ PVP 75 MDX / MDXLP的附件
- 气动迷你真空开关
- 先导式同轴阀芯供气阀
- 隔膜单向阀
- 带接头的软管套件
- 用于ES节能装置的套件
产品编号：120230X 070171 070271 100420 100520 0015308 ES01 ES02 |
|
|
| |

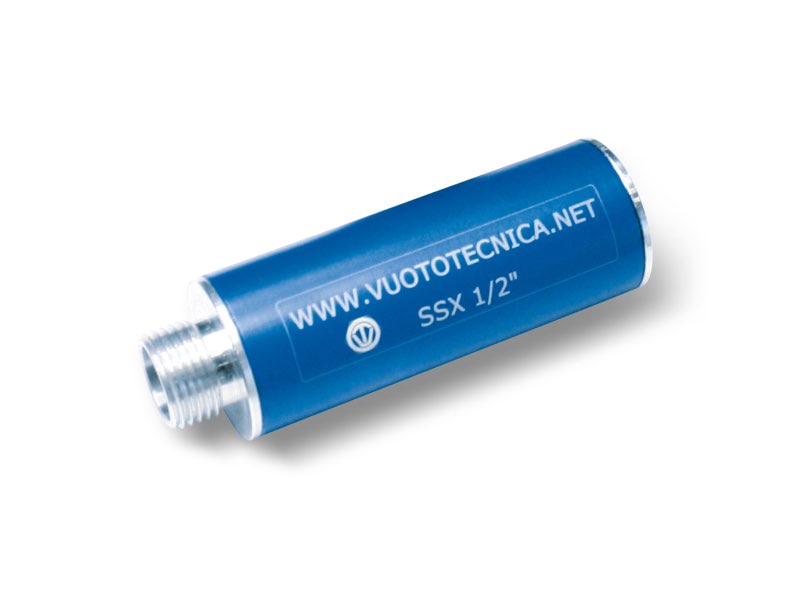

消音器
在特制的阳极氧化铝外壳中内置天然消音纤维，就是我们开发的这款全新系列消音器，能够显著降低真空发生器排气时噪音。
具有不同长度的两个版本：
长度越长，消音效果就越好。
降噪：-13至-20 dB（A）;
工作温度：-20至+100 °C。
产品编号：SSX1/8 SSX1/4 SSX3/8R SSX3/8 SSX1/2 SSX3/4R SSX3/4 SSX1 SSX11/2 SSX2 2SSX1/8 2SSX1/4 2SSX3/8 2SSX1/2 2SSX3/4 2SSX1 |
|
|
| |
模块化多级真空发生器 PVP 150 MD / MDLP ÷ PVP 750 MD / MDLP - 概述
这些真空发生器的特殊结构使其具有非常小的尺寸，但具有强大的吸气流量。
全新设计的不锈钢喷射器组装在模块化的框架上，一个或多个框架相叠加可决定发生器的流量。可提供流量在85 至 900 m3/h之间的版本，最高真空度可达-90KPa。
MD型号发生器的供应压力为4÷6 bar之间，MDLP型号的供应压力为1÷3 bar之间。根据供气压力，可以调整真空度与流量。其完全由阳极氧化铝制成。
标准配置的密封圈和圆盘阀采用EPDM制成，根据要求，可采用VITON®氟橡胶材料。可根据要求，配备一套ES节能系统压缩空气节能套件，包括一个用于压缩空气供应的同轴阀芯气动阀（内置气动真空开关），一套用于止回系统的簧片阀和一根带有快插接头的软管，用于监控真空度并将真空度值发送给真空开关。
所有发生器上均集成了消音器，运行时极为安静。 |
|
|
| |
模块化多级真空发生器 PVP 150 MD / MDLP 和 PVP 300 MD / MDLP
产品编号：PVP150MD PVP300MD PVP150MDLP PVP300MDLP |
|
|
| |
模块化多级真空发生器 PVP 450 MD / MDLP 和 PVP 600 MD / MDLP
产品编号：PVP450MD PVP600MD PVP450MDLP PVP600MDLP |
|
|
| |
模块化多级真空发生器 PVP 750 MD / MDLP
产品编号：PVP750MD PVP750MDLP |
|
|
| |
真空发生器 PVP 150 MD / MDLP ÷ PVP 750 MD / MDLP 的附件
- 先导式同轴阀芯供气阀
- 用于真空发生器保持装置的簧片阀套件
- 真空连接软管
- 用于ES节能装置的套件
产品编号：070471 00KITTRASMD-MDR 0015496 ES05
|
|
|
| |

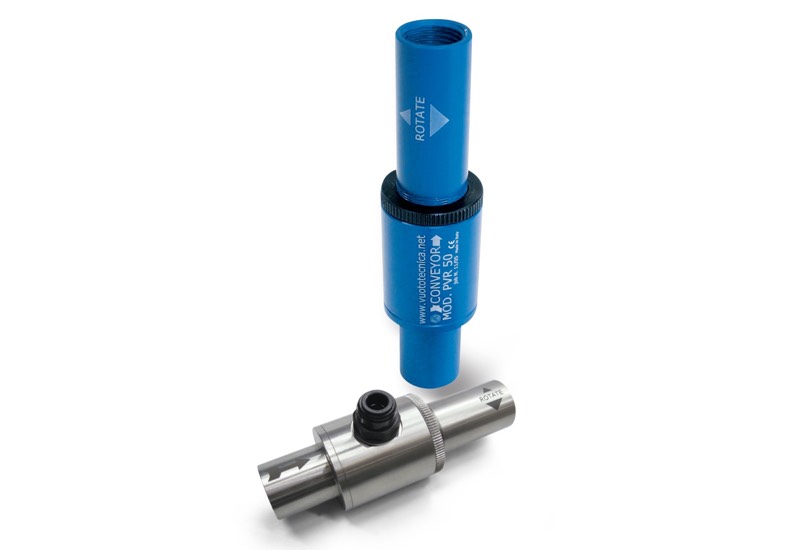

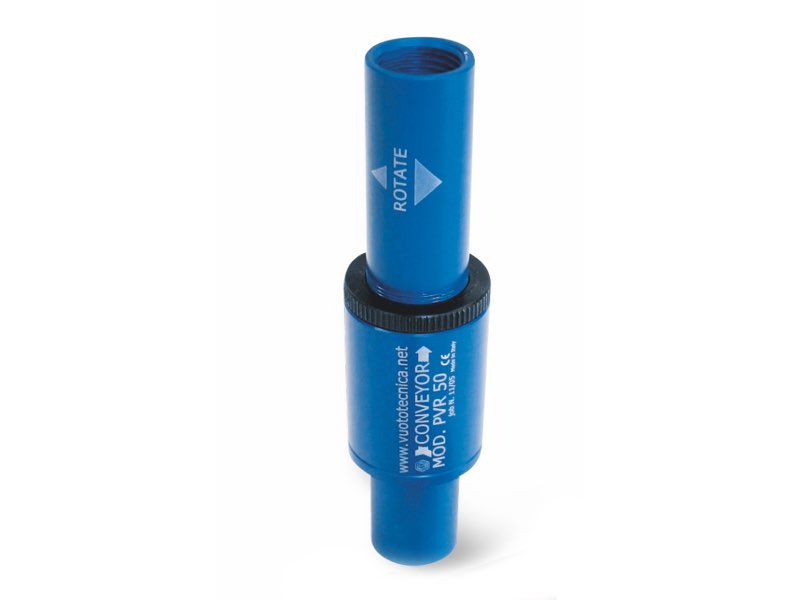

输送型可调真空发生器 PVR 25 和 PVR 50
运行原理
这些真空发生器是基于文丘里原理运行的。
与先前所述的不同，该发生器配备的喷射器除了具有明显更大的流动直径之外，还可以进行调节。
这种特性可以在不干预供应空气压力水平的情况下，改变设备的流量和真空度。
压缩空气消耗也受到真空发生器实际性能的影响。
特性
可调式真空发生器的特殊构造及其直线流动操作原理允许在不产生干扰的情况下，吸取和输送性质不同的产品，如同流体发生器一样，不同之处在于可调式真空发生器可以将产品输送至很高的高度。
该发生器适用于输送粉末、颗粒、锯末、谷物、金属屑、液体或固体食品等，还适合有大量粉体或液体存在下连接吸盘，或者用于抽吸烟雾、冷却剂雾、水或油的冷凝物等。由于没有活动部件，可以连续运转而不发热。
该发生器的噪音极大，只需将适当的消音器装到排气口上，就可以大大降低噪音。
该发生器无电气连接，因此也可以在有火灾或爆炸危险的工作环境中使用。
可提供阳极氧化铝和不锈钢版本。
由于其结构特点，维护极其简单，只需对供应的压缩空气进行良好过滤。
产品编号：PVR25 PVR50 |
|
|
| |
输送型可调真空发生器 PVR 100 和 PVR 200
产品编号：PVR100 PVR200 |
|
|
| |
滤芯式真空发生器 PVR 1 和 PVR 4
这些小型滤芯式真空发生器，可以直接集成在包装机的抓持机构上。
该发生器具有极高的效率，只需使用非常低的压缩空气（2-3 bar），真空值高达-72KPa，流量在1-4 m3/h之间。
其特殊构造可用于吸尘或细小的加工残留物，而不会造成堵塞问题。
标配由阳极氧化铝制成，但根据需求也可以使用不锈钢制造。
产品编号：PVR1 PVR4 |
|
|
| |
滤芯式真空发生器 PVR 3 OT
包装领域要求越来越小的体积和更高的性能，为满足这一需求我们开发了这款滤芯式真空发生器。
压缩空气供应压力为1至3 bar，最大真空度是 -52 KPa，流量2.6 m3/h。
这些发生器的构造，如上文所述，也可以吸尘和细小的加工碎屑，而不会造成堵塞问题。
作为标配，这些真空发生器以黄铜制成，如有要求，可以使用其他金属制造。
产品编号：PVR3OT |
|
|
| |
输送型真空发生器 PVR 25 MS，带吸盘固定接头
该款特殊构造的直流式真空发生器适用于存在大量各种来源粉末、液体、锯末和刨花的情况下控制吸盘，而不会受到干扰。该发生器可达到-70KPa的真空度，约10m3/h的真空流量，供应压力为3 bar。
所配备的接头可以固定Ø200 mm以上的扁平吸盘，根据要求可提供特殊的适配接头，用于连接到远程真空发生器上。在吸入空气的排气口安装了一个高降噪型“自由流动”消音器，该消音器配备有特殊的安全保护装置，以防止吸入的固体杂质扩散到工作环境中。
根据要求，也可以提供一个型号为12 05 11 P的微型数字真空开关，用于控制吸盘内部真空度，以及一个型号为09 03 15的真空表，用于直接读取数据。
维护极其简单，只需对供应的压缩空气进行良好过滤。特别建议用于吸盘抓取大理石、花岗岩、砖块、生锈的板材、粗糙的木板以及任何表面很脏的物体。
产品编号：PVR25MS |
|
|
| |
按需订购的真空发生器PVR 25 MS的附件与备件
- 数字微型真空开关
- 真空表
- 吸气口的螺纹适配接头 型号 00 15 397
- 备件 SSX 1/4”排气消音器的安全保护件 型号 00 15 341
产品编号：120511P 090315 0015397 0015341 |
|
|
| |
输送型可调真空发生器的附件
输送型可调真空发生器的噪音极大，只需将适当的消音器装到排气口上，就可以大大降低噪音。可根据要求提供SSX系列消音器，适用于任何输送型可调真空发生器。
下表显示了与各真空发生器对应的消音器型号。
产品编号：PVR25 PVR50 PVR100 PVR200 SSX1/4 SSX1/2 SSX3/4 SSX1 2SSX1/4 2SSX1/2 2SSX3/4 2SSX1 |
|
|
| |

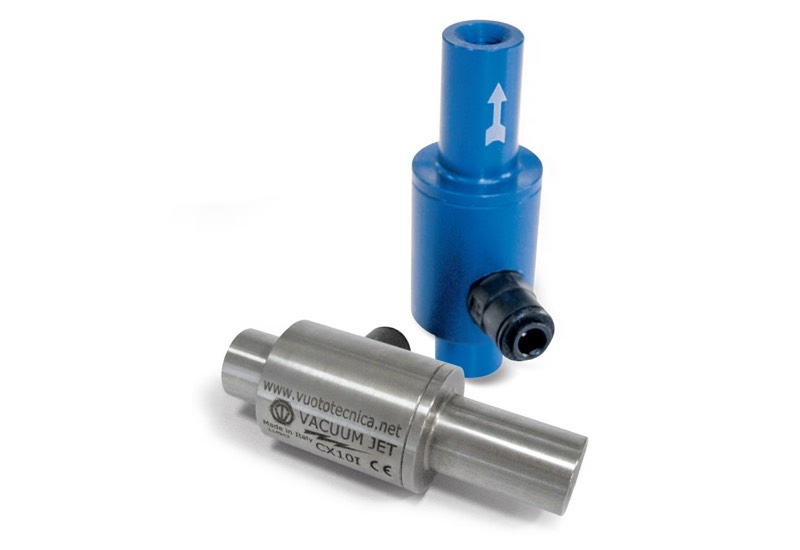

流体真空喷射发生器
运行原理
压缩空气被吹入与装置同心的环状空腔中，以极高的速度流向主管道的中心，形成气旋效应。
气旋可以在装置内形成负压，并吸引大量空气从排气口排出。
通过改变供气压力，就可改变真空度和吸入的空气量。
特性
这款流体发生器的特殊结构及直流式工作原理，可以不间断地吸取和输送性质不同的产品。真空喷射原理的发生器适用于输送粉末、颗粒、锯末、谷物、金属屑、液体或固体食品等材料；或者也可以抽吸烟雾、冷却剂雾、水或油冷凝物等。
由于该发生器无移动部件，可以连续使用而不会产生热量。
该发生器无电气连接，因此可以在有火灾或爆炸危险的工作环境中使用。
可提供阳极氧化铝和不锈钢版本。
由于其结构特点，维护极其简单，只需对供应的压缩空气进行良好过滤。
产品编号：CX7 CX10 |
|
|
| |

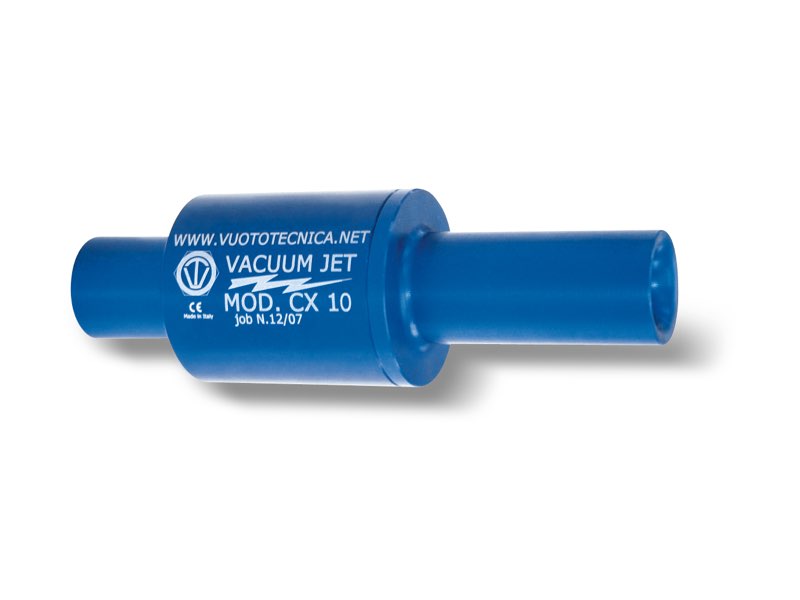

流体真空喷射发生器 CX 13 和 CX 19
产品编号：CX13 CX19 |
|
|
| |
流体真空喷射发生器 CX 25、CX 38 和 CX 50
产品编号：CX25 CX38 CX50 |
|
|
| |
迷你气动真空泵组 DOP 06 和 DOP 10
迷你气动真空泵组是一个独立产生真空的小型单元，靠压缩空气工作，其特点是尺寸非常小。
由以下部件组成：
- 一个焊接钢板制成的小蓄能器。
- 一个套筒阀，用于切断压缩空气。
- 一个带过滤器和压力表的压力调节器。
- 一个靠压缩空气运行的真空发生器。
- 一个为真空发生器供气的气动阀门，由真空开关控制。
- 一个用于调节真空度的气动真空开关。
- 一个可直接读取真空度的真空表。
- 一个用于真空切断的手动阀。
- 一个配备FC系列纸滤芯的真空过滤器。
- 一个用于从蓄能器排出冷凝水的水龙头。
蓄能器中的真空度由真空开关设定，全自动控制。
迷你气动真空泵组适合需要产生真空的小型固定或移动式工作单元，例如：
- 配备吸盘的小车，用于固定和运输玻璃和水晶。
- 真空抓持系统，用于维护滑雪装置，大理石的钻孔和受电弓，抛光铜、锡或银物品等。
- 配吸盘的起重机械，用于电视机和家电的提升、在门窗中安装玻璃、将板材送入压机等。
迷你气动泵组无需电力，只需使用4÷6 bar的压缩空气；因此，建议在有火灾或爆炸危险的工作环境中使用。
产品编号：DOP06PVP12MX DOP06PVP25MX DOP10PVP12MX DOP10PVP25MX |
|
|
| |
迷你气动真空泵组 DOP 20
该款迷你泵组与上文所述的泵组除了蓄能器尺寸不同外，还安装有真空发生器。
PVP… MDX ES系列真空发生器配备节能装置，可自动保持蓄能器内部的预设真空度。除真空开关和为真空发生器供气的气动阀外，其他附件与PDO 06和 PDO 10相同。
其用途与上文所述的迷你泵组一致。
产品编号：DOP20PVP25MDX DOP20PVP35MDX |
|
|
| |
气动真空泵组DOP25, DOP 50 和 DOP 100
气动真空泵组是独立产生真空的单元，靠压缩空气工作。
由以下部件组成：
- 一个由焊接钢板制成的蓄能器。
- 一个靠压缩空气运行的PVP … MDX ES系列真空发生器，配有节能装置。
- 一个可直接读取真空度的真空表。
- 一个用于真空切断的手动阀。
- 一个配备FC系列纸滤芯的真空过滤器。
- 一个带过滤器和压力表的压力调节器。
- 一个套筒阀，用于切断压缩空气。
- 一个用于从蓄能器排出冷凝水的水龙头。
可全自动保持蓄能器的真空度，真空度通过发生器上的真空开关设定。该气动真空泵组通常用于移动特别沉重或贵重的物体，因为万一停电时，可以使吸盘仍能吸住物体并保持一定的时间，该时间视蓄能槽的容量而定。该泵组可作为中央式真空装置使用，能够满足多点式应用。
泵组的这两种用途都具有节能的优势，因为发生器仅在所用机器需要真空时才运转。
气动泵组无需电力，只需使用4÷6 bar的压缩空气；因此，建议在有火灾或爆炸危险的工作环境中使用。
产品编号：DOP25PVP25MDX DOP25PVP35MDX |
|
|
| |
气动真空泵组 DOP 50
产品编号：DOP50PVP50MDX DOP50PVP60MDX |
|
|
| |
气动真空泵组 DOP 100
产品编号：DOP100PVP75MDX |
|
|
| |
气动真空泵组 DOP 150 和 DOP 300
气动真空泵组是独立产生真空的单元，靠压缩空气工作。
由以下部件组成：
- 一个由焊接钢板制成的蓄能器。
- 一个靠压缩空气运行的PVP...MDR ES系列真空发生器，配备节能装置。
- 一个可直接读取蓄能器真空度的真空表。
- 一个用于真空切断的手动阀。
- 一个配备FC系列纸滤芯的真空过滤器。
- 一个带过滤器的压力调节器。
- 一个套筒阀，用于切断压缩空气。
- 一个用于从蓄能器排出冷凝水的水龙头。
可全自动保持蓄能器的真空度，真空度通过同轴阀芯供气阀上的真空开关设定。该气动真空泵组通常用于移动特别沉重或贵重的物体，因为万一停电时，可以使吸盘仍能吸住物体并保持一定的时间，该时间视蓄能槽的容量而定。还建议用作中央式真空装置，以操控多台机器。泵组的这两种用途都具有节能的优势，因为发生器仅在所用机器需要真空时才运转。
气动泵组无需电力，只需使用4÷6 bar的压缩空气；因此，建议在有火灾或爆炸危险的工作环境中使用。
产品编号：DOP150PVP150MD |
|
|
| |
气动真空泵组 DOP 300
产品编号：DOP300PVP300MD |
|
|
| |
气动控制组件，迷你真空泵组 DOP 06、DOP 10 和 DOP 20 专用
迷你真空泵组和泵组的气动控制组件的尺寸可确保向安装在其之上的真空发生器供应适量、恒定和连续的压缩空气。
由以下部件组成：
- 一个带过滤器和压力表的压力调节器，用于调节压缩空气的供应。
- 一个用于将压力调节器固定到接头的金属支架。
- 一个滑阀，用于切断压缩空气。
- 两个快插接头，用于连接空气供应管道和真空发生器。
根据安装在迷你泵组或泵组上真空发生器的不同，可提供不同尺寸的泵组。
产品编号：DOP2090 |
|
|
| |
气动控制组件，真空泵组DOP25，DOP 50 和 DOP 100 专用
产品编号：DOP5090 |
|
|
| |
气动控制组件，真空泵组 DOP 150 和 DOP 300 专用
产品编号：DOP15090 |
|
|
| |

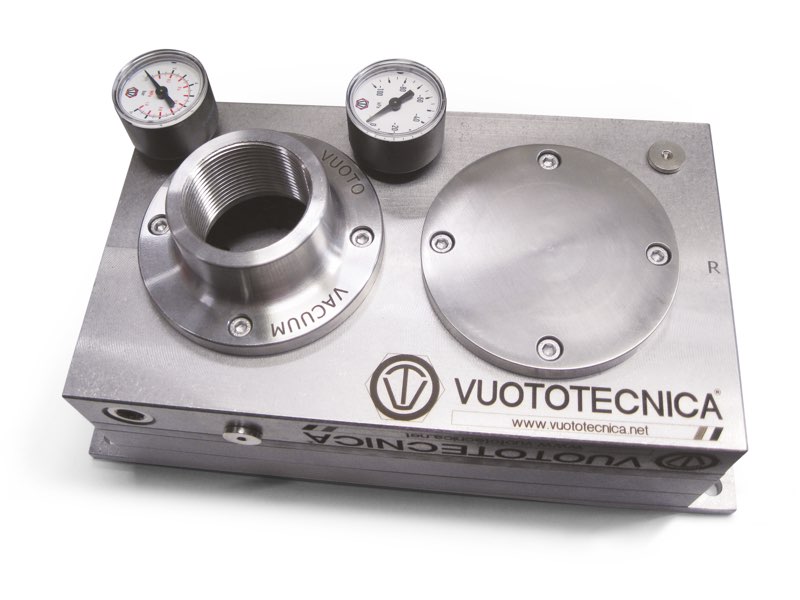

真空发生器的特殊案例
产品编号：3MSVE PVP750MDV-COS1 |
|
|
|
